Блок управления отопителем и кондиционером (сдвоенный) Компоненты и расположение компонентов
Место в руководстве: Отопление, вентиляция, кондиционирование
~1мин чтения
Компоненты

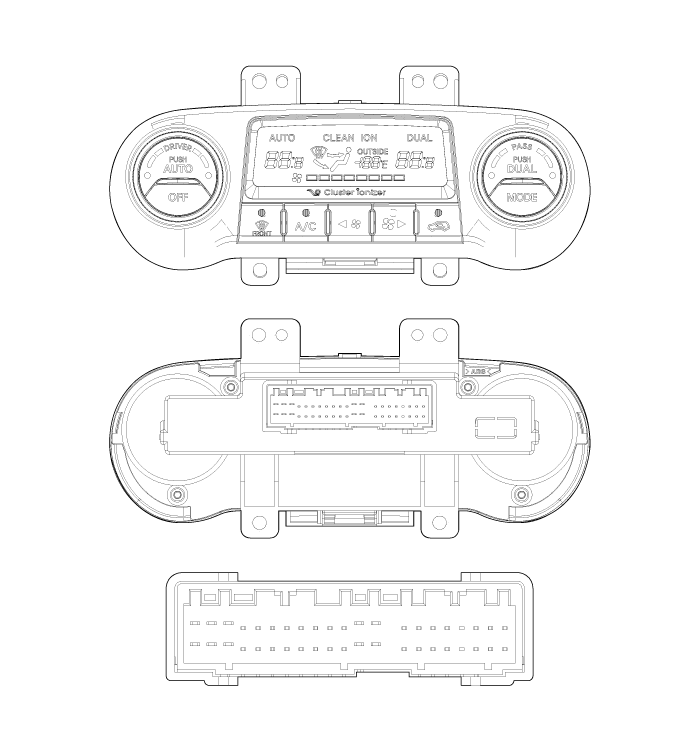

Панель управления
| Соединитель | Контакт № | Функция | Соединитель | Контакт № | Функция |
| Соединитель(А) | 1 | Батарея | Соединитель(Б) | 1 | МОЖЕТ (НИЗКИЙ) |
| 2 | Задний фонарь (ILL+) | 2 | МОЖЕТ (ВЫСОКАЯ) | ||
| 3 | ИГ2 | 3 | Впускной привод (F/B) | ||
| 4 | Привод температуры DR (ОХЛАЖДЕНИЕ) | 4 | Активатор режима (F/B) | ||
| 5 | Привод температуры DR (ТЕПЛЫЙ) | 5 | Привод PS Temp (F/B) | ||
| 6 | - | 6 | Привод температуры DR (F/B) | ||
| 7 | Активатор режима (VENT) | 7 | Диагностика (кластерный ион) | ||
| 8 | Активатор режима (DEF) | 8 | ECV ВХОД | ||
| 9 | - | 9 | ЗАЗЕМЛЕНИЕ | ||
| 10 | - | 10 | Hi-Scan (K-линия) | ||
| 11 | - | 11 | Датчик испарителя | ||
| 12 | Реостат (ILL-) | 12 | Датчик окружающей среды | ||
| 13 | ЗАЗЕМЛЕНИЕ | 13 | Инкар Сенсор | ||
| 14 | Vref +5В | 14 | ДР Солнце (-) | ||
| 15 | Ионный сигнал | 15 | PS Вс (-) | ||
| 16 | Впускной привод (FRE) | 16 | ECV ВЫХОД | ||
| 17 | Впускной привод (REC) | ||||
| 18 | Чистый сигнал | ||||
| 19 | Двигатель вентилятора (+) | ||||
| 20 | Привод температуры PS (ОХЛАЖДЕНИЕ) | ||||
| 21 | Привод PS Temp (ТЕПЛЫЙ) | ||||
| 22 | Силовой МОП-транзистор (ВОРОТ) | ||||
| 23 | Силовой МОП-транзистор (СТОК) | ||||
| 24 | - | ||||
| 25 | - | ||||
| 26 | Земля датчика |
