Hyundai Tucson: Контроллер / блок управления отопителем и кондиционером (двойной) Процедуры ремонта

Hyundai Tucson (LM) 2010-2015 Руководство по ремонту / Отопление, вентиляция, кондиционирование / Контроллер / Блок управления отопителем и кондиционером (сдвоенный) Процедуры ремонта

Самодиагностика
1.

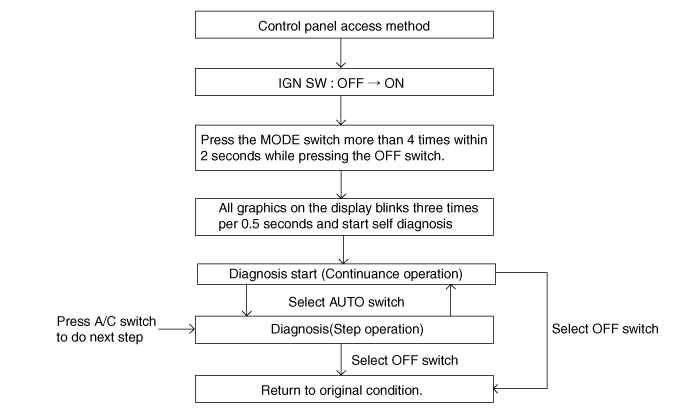

Процесс самодиагностики

2.
Как прочитать код самодиагностики
После того, как панель дисплея мигает три раза каждые 0,5 во-вторых, соответствующий код неисправности мигает при установленной температуре панели дисплея каждые 0,5 секунды и будут показывать две цифры. Коды отображается в числовом формате
Код неисправности
Отображать
Описание ошибки
00
Нормальный
11
Датчик в салоне разомкнут
12
Короткое замыкание внутриавтомобильного датчика
13
Датчик окружающей среды открыт
14
Короткое замыкание датчика окружающего воздуха
17
Датчик испарителя разомкнут
18
Датчик испарителя короткое замыкание
19
Потенциометр временной дверцы открыт/закорочен- Привод
20
Неисправность потенциометра временной дверцы - Привод
21
Потенциометр дверцы режима открыт/закорочен
22
Неисправность потенциометра дверцы режимов
25
Потенциометр впускной дверцы разомкнут
26
Короткое замыкание потенциометра впускной двери
32
Обрыв/короткое замыкание потенциометра временной двери - Пассажир
33
Неисправность потенциометра временной двери - пассажир
45
Ошибка сигнала APT CAN
46
-
47
Неисправность сигнала RPM CAN
48
Неисправность сигнала CAN скорости автомобиля
49
Неисправность сигнала CAN температуры охлаждающей жидкости двигателя
50
Неисправность генератора кластерных ионов

3.
Отображение кода неисправности
(1)

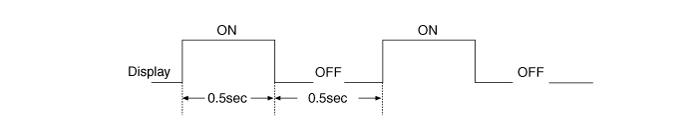

Непрерывная работа: Код DTC один.

(2)

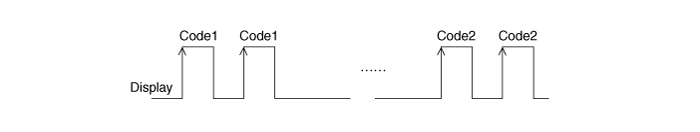

Непрерывная работа: Код DTC больше двух.

(3)
ШАГОВАЯ операция
А.
Нормальный код или один код неисправности аналогичен непрерывной работе.
Б.

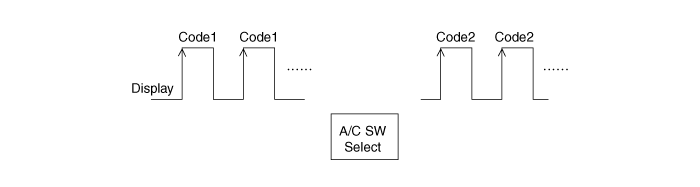

Код DTC больше двух.

4.
Если во время проверки отображаются коды неисправностей, проверьте причины неисправности, обратившись к кодам неисправностей.
5.
Отказоустойчивый
(1)
Датчик температуры в салоне: Контроль со значением 23°C (73,4°F)
(2)
Датчик температуры окружающей среды: контроль со значением 20°C (67°F)
(3)
Датчик температуры испарителя: контроль со значением -2°C (28,4°F)
(4)
Датчик температуры воды: контроль со значением 85°C (185°F)
(5)
Привод контроля температуры (потенциометр смешивания воздуха):
Если установка температуры 17°C-24,5°C, зафиксируйте в положении максимального охлаждения.
Если установка температуры 25°C-32°C, зафиксируйте в положении максимального нагрева.
(6)
Привод управления режимами (потенциометр направления):
Зафиксируйте положение вентиляции при выборе режима вентиляции.
Зафиксируйте положение разморозки, выбрав все, кроме режима вентиляции.
(7)
Привод управления впуском:
Зафиксируйте свежую позицию при выборе свежего режима.
Зафиксируйте положение рециркуляции при выборе режима рециркуляции.
Замена
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Снимите нижнюю крышку (А).

3.
Снимите верхнюю крышку консоли (В).

4.
Снимите разъемы (А).

5.
С помощью отвертки снимите нижнюю крышку центральной панели (А).

6.
С помощью отвертки снимите узел нижнего переключателя центральной панели (А).

7.
Отсоедините разъемы и снимите узел нижнего переключателя центральной панели (А).

8.
Ослабьте крепежные винты панели управления и снимите панель управления (А).

9.
Отсоедините разъемы (А).

10.
Установите в порядке, обратном снятию.
