Компоненты и расположение компонентов кронштейна заднего дифференциала

Место в руководстве: Карданный вал и ось
Общая информация — 1Механическая система двигателя — 44Электрическая система двигателя — 45Система контроля выбросов — 24Управление двигателем/топливная система — 93Система сцепления — 13Механическая коробка передач — 18Автоматическая трансмиссия — 87Система полного привода (4WD) — 26Карданный вал и ось — 29Подвесная система — 35Рулевая система — 20Сдержанность — 47Тормозная система — 36Кузов (внутри и снаружи) — 53Электрическая система кузова — 202Отопление, вентиляция, кондиционирование — 58
~1мин чтения

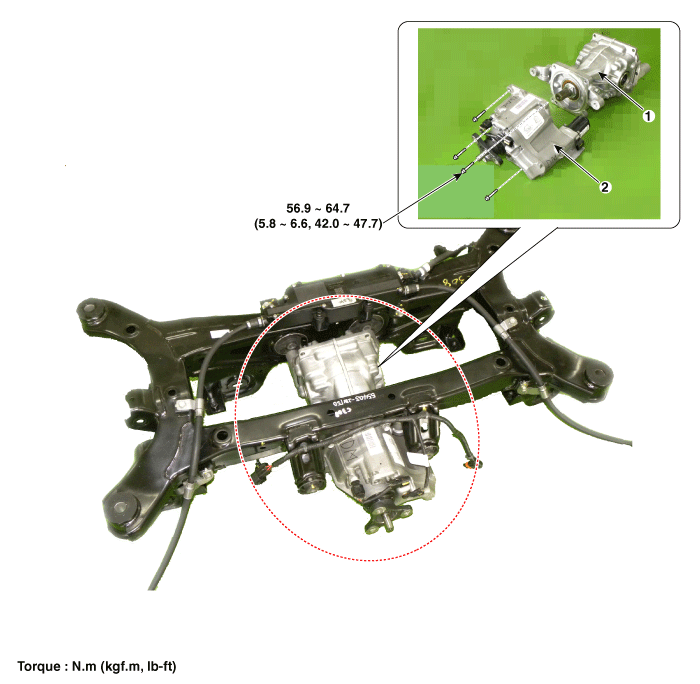

Расположение компонентов

1. Каркас заднего дифференциала 2. Муфта в сборе

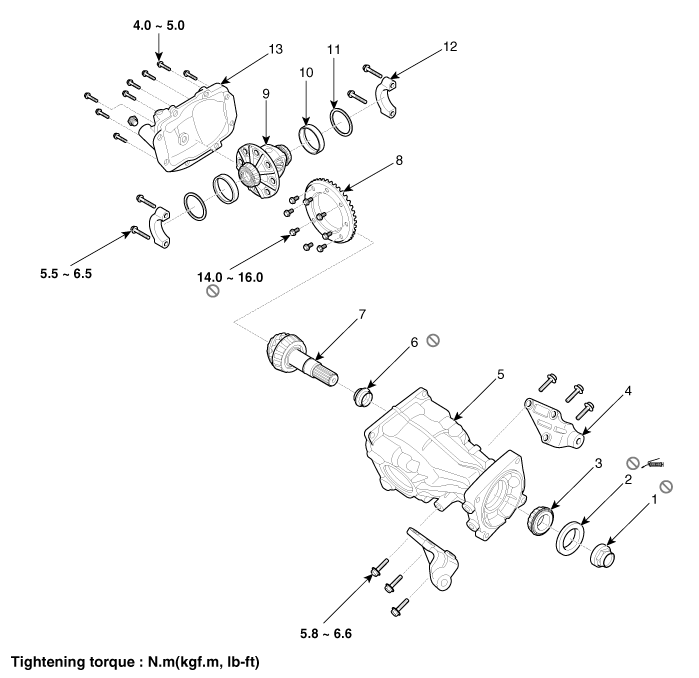

Компоненты

1. Контргайка шестерни
2. Сальник шестерни
3. Передний подшипник шестерни
4. Кронштейн картера дифференциала
5. Дифференциальный случай
6. Распорка подшипника шестерни
7. Привод		 8. Зубчатый венец
9. Коробка передач в сборе
10. Наружное кольцо бокового подшипника.
11. Распорка
12. Крышка подшипника
13. Задняя крышка дифференциала.
