Hyundai Tucson: Многофункциональный переключатель / Процедуры ремонта

Hyundai Tucson (LM) 2010-2015 Руководство по ремонту / Электрическая система кузова / Многофункциональный переключатель / Процедуры ремонта

Удаление
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Снимите верхний и нижний кожухи рулевой колонки (А), открутив 3 винта.
[левый руль]

[Правый руль]

Будьте осторожны, чтобы не повредить и не поцарапать кожухи и связанные с ними детали.
Будьте осторожны, чтобы не повредить крюк при снятии верхнего и нижнего кожухов.
3.
Отсоедините разъем переключателя освещения (А) и разъем переключателя стеклоочистителя (В).

4.
Снимите переключатель стеклоочистителей (А), нажав на стопорный штифт (В).
При снятии только переключателя стеклоочистителя и омывателя разблокируйте замок переключателя стеклоочистителя, не снимая рулевое колесо.
[левый руль]

[Правый руль]

5.
Снимите рулевое колесо.
(см. группу ST - "Рулевая колонка и вал")
6.
Снимите часовую пружину.
(См. группу RT - "Модуль подушки безопасности")
7.
Ослабьте винты на многофункциональном переключателе в сборе (А).

Монтаж
1.
Установите многофункциональный переключатель.
2.
Установите часовую пружину и рулевое колесо.
3.
Установите верхний и нижний кожухи рулевой колонки.
осмотр
Проверка выключателя освещения
1.
Когда многофункциональный переключатель находится в каждом положении, убедитесь в наличии непрерывности между клеммами, расположенными ниже.
Если непрерывность не соответствует указанной, замените многофункциональный переключатель.
[левый руль]

[Правый руль]

Переключатель освещения (автоматическое освещение)

Выключатель освещения

Диммер и проходной переключатель

Переключатель сигнала поворота

Передняя противотуманная фара

Передняя и задняя противотуманные фары

Осмотр переключателя стеклоочистителя и омывателя
1.
Когда многофункциональный переключатель находится в каждом положении, убедитесь в наличии непрерывности между клеммами, расположенными ниже.
Если непрерывность не соответствует указанной, замените многофункциональный переключатель.
[левый руль]

[Правый руль]

Переключатель стеклоочистителя

Переключатель омывателя

Переключатель заднего стеклоочистителя

Выключатель заднего омывателя

Осмотр (с GDS)
1.
Проверьте спецификацию входа/выхода BCM многофункционального переключателя. с помощью ГДС. Если технические характеристики не соответствуют норме, замените лампу или переключатель дворников.
2.

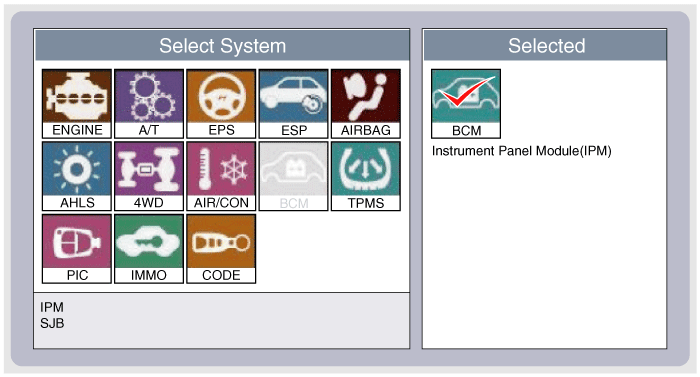

Если требуется диагностика многофункционального переключателя, выберите модель и "IPM".

3.

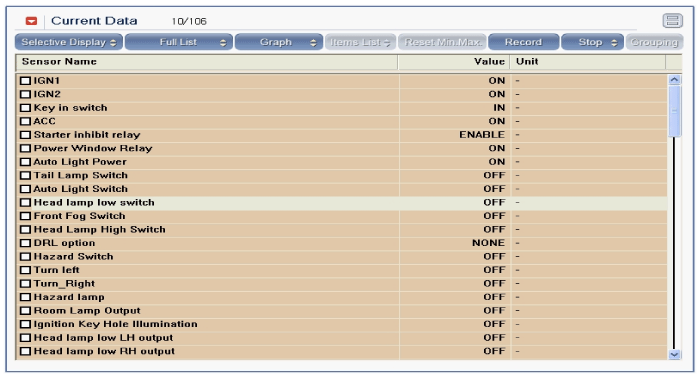

Выберите «Текущие данные» и проверьте состояние ввода/вывода «Многофункционального переключателя».

4.

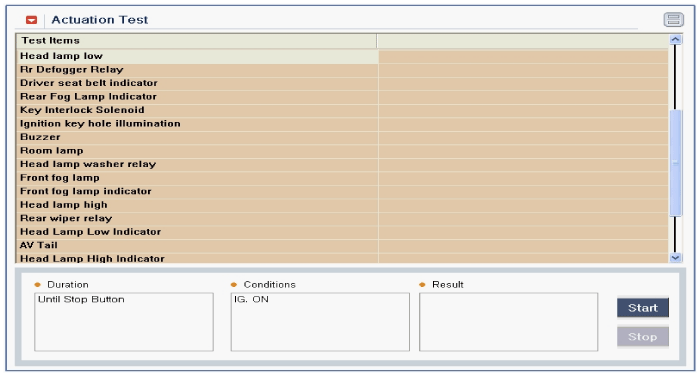

Для проверки выходов «Многофункциональный переключатель» выберите «Проверка срабатывания».

Компоненты и расположение компонентов
Компонент (1) 1. Вал рулевой колонки 2. Выключатель освещения 3. Выключатель стеклоочистителя и омывателя 4. Винт 5. Часовая пружина Компонент (2) ...
