Процедуры ремонта

осмотр

1. 1
   Отсоедините разъем выключателя зажигания (В) и разъем выключателя сигнализации ключа (А) из-под рулевой колонки.





2. 2

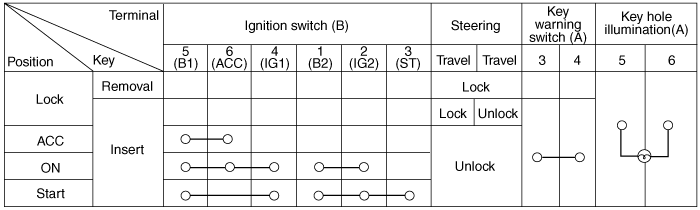

   Проверьте целостность цепи между клеммами.
3. 3
   Если непрерывность не указана, замените переключатель.



Удаление

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2
   Снимите верхний и нижний кожухи рулевой колонки. (см. группу ST - "Рулевая колонка")
3. 3
   Снимите замок зажигания (А) после отсоединения 6-контактного разъема (В).



4. 4
   Снимите сигнализатор ключа и разъем иммобилайзера (А).



5. 5
   Снимите линзу подсветки ключа (А).



6. 6
   Если необходимо снять цилиндр замка с ключом (A), снимите цилиндр замка с ключом, нажав на стопорный штифт (B) ключом ACC.



Монтаж

1. 1
   Установите цилиндр замка с ключом.
2. 2
   Установите лампу освещения, рассеиватель и крышку.
3. 3
   Установите ключ предупреждения и разъем иммобилайзера.
4. 4
   Установите замок зажигания.
5. 5
   Установите кожухи рулевой колонки и нижнюю панель подушки безопасности.
