Компоненты жесткого верха

Компоненты четырехдверного жесткого верха

1. 1
   Правая боковая панель
2. 2
   Левая боковая панель
3. 3
   Жесткий верх

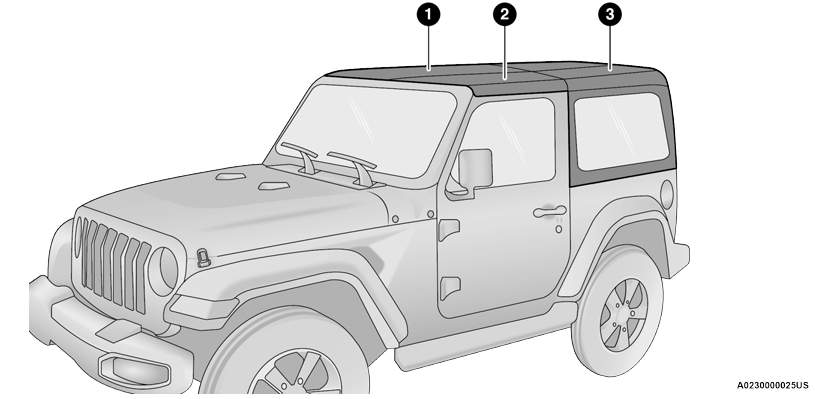

Компоненты жесткого верха для двух дверей

1. 1
   Правая боковая панель
2. 2
   Левая боковая панель
3. 3
   Жесткий верх

ПРИМЕЧАНИЕ:

• Все инструкции по снятию и установке жесткого верха применимы как для двух, так и для четырехдверных модели транспортных средств.
• Показанные изображения относятся к четырем дверным моделям, а внешний вид двух компонентов модели двери может отличаться.
• Перед этим необходимо снять левую боковую панель. снятие правой боковой панели.

Чтобы снять переднюю(ие) панель(и) жесткого верха, выполните следующие действия. следующее:

1. 1
   Откиньте солнцезащитный козырек вниз ветровое стекло.
2. 2

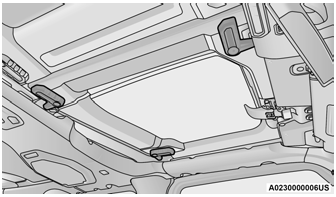

   Поверните три Г-образных замка слева боковая панель (по одной спереди, сзади и снаружи), открывая их с крыши.



   Шаг второй

3. 3

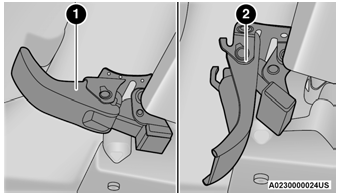

   Разблокируйте защелку левой боковой панели верхнего колонтитула. расположен в верхней части лобового стекла.



   Шаг третий

   1. Панель заголовка заблокирована

   2. Незапертое положение

   3. Снимите левую боковую панель.

   4. Повторите шаги, описанные выше, чтобы удалить правый боковая панель.
