Kia Cadenza: AVN System / Компоненты головного устройства AVN и расположение компонентов
Kia Cadenza YG 2016-2023 Руководство по ремонту
/
Электрическая система кузова
/
Система АВН
/ Компоненты головного устройства AVN и расположение компонентов
| Компоненты |

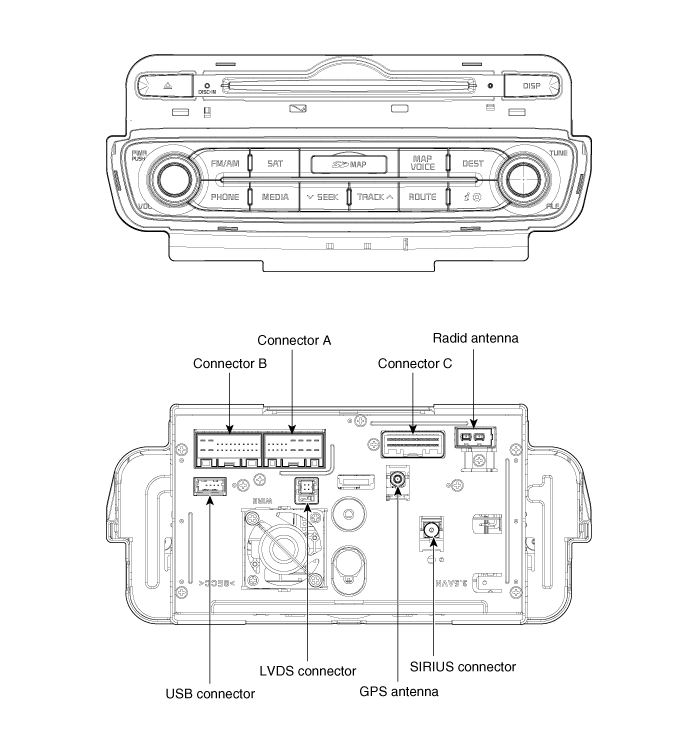

| Разъем головного устройства AVN (аудио/видео и навигация) |

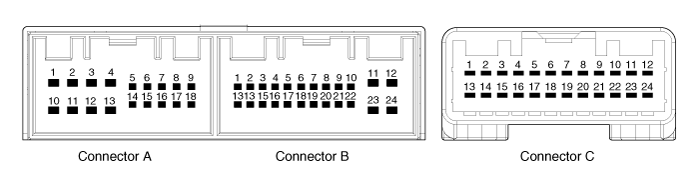

Информация о выводах разъема
|
Нет.
|
Соединитель А
|
Соединитель Б
|
Соединитель С
|
|
1
|
-
|
ММ CAN высокий
|
-
|
|
2
|
Видео с камеры заднего вида
|
-
|
-
|
|
3
|
Земля камеры заднего вида
|
-
|
-
|
|
4
|
Масса питания камеры заднего вида
|
Ключ управления
|
Заземление RS422
|
|
5
|
SPDIF земля
|
-
|
RS422 передатчик (+)
|
|
6
|
SPDIF (+)
|
-
|
RS422 передатчик (-)
|
|
7
|
-
|
-
|
RS422 Rx (-)
|
|
8
|
Освещение (+)
|
AUX справа
|
RS422 Rx (+)
|
|
9
|
позиция R
|
Вспомогательная земля
|
ПДН LVDS
|
|
10
|
-
|
МИК (+)
|
-
|
|
11
|
Аккумулятор камеры (+)
|
АКК
|
-
|
|
12
|
Голос навигации (-)
|
Батарея (+)
|
Земля
|
|
13
|
Голос навигации (+)
|
ММ CAN низкий
|
БЛОКИРОВКА LVDS
|
|
14
|
Камера заднего вида ОБНАРУЖИТЬ
|
-
|
ВНЕШН. Б/Л ВКЛ.
|
|
15
|
SPDIF (-)
|
-
|
RS485 Rx (+)
|
|
16
|
Разблокировка двери
|
Скорость
|
RS485 Rx (-)
|
|
17
|
Освещение (-)
|
Управляйте ключевой землей
|
Заземление RS485
|
|
18
|
Мощность антенны
|
-
|
Передача RS485 (-)
|
|
19
|
|
-
|
RS485 передатчик (+)
|
|
20
|
ДОПОЛНИТЕЛЬНОЕ ОБНАРУЖЕНИЕ
|
Голос ТМУ (+)
|
|
|
21
|
AUX левый
|
Голос ТМУ (-)
|
|
|
22
|
МИК (-)
|
-
|
|
|
23
|
Земля
|
Земля
|
|
|
24
|
Земля
|
-
|
Описание и работа
Ограничения навигационной системы
Состояние приема сигнала GPS
Когда частота спутника GPS принимается/передается в
прямые линии, прием может не работать, если на
...
Процедуры ремонта головного устройства AVN
Удаление
Головное устройство АВН
•
Будьте осторожны, чтобы не поцарапать центральную лицевую панель и связанные с ней детали.
•
Извлеките весь диск, прежде чем снимать головное устройство AVN...
