Kia Cadenza: Система AVN / Компоненты и расположение компонентов
Kia Cadenza YG 2016-2023 Руководство по ремонту
/
Электрическая система кузова
/
Система АВН
/ Компоненты и расположение компонентов

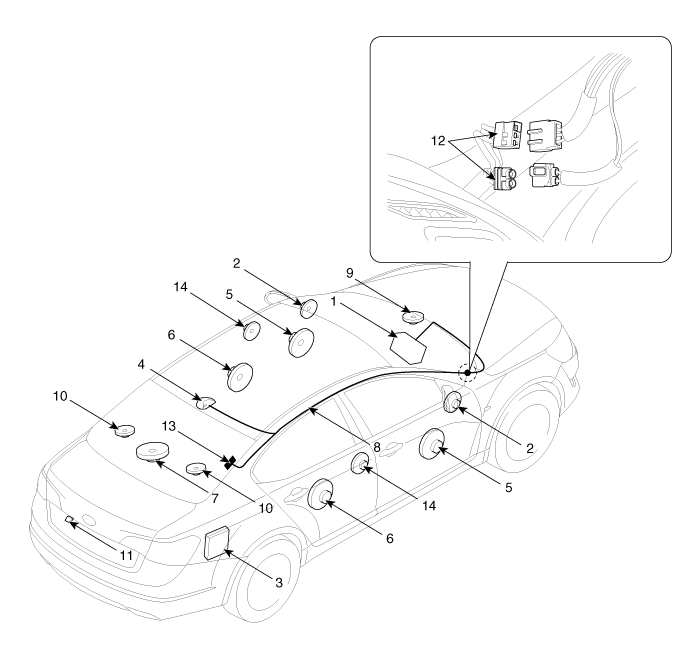

| Расположение компонентов |
|
1. AVN (головное устройство аудио/видео и навигации)
2. Передний высокочастотный динамик 3. Внешний усилитель 4. Антенна на крыше 5. Динамик в передней двери 6. Динамик в задней двери 7. Сабвуфер |
8. Кабель питания антенны
9. Передний центральный динамик 10. Объемный динамик 11. Камера заднего вида 12. Соединитель фидерного кабеля 13. Стеклянная антенна (Радио) 14. Задний высокочастотный динамик |
Технические характеристики
Технические характеристики
Головное устройство АВН
ДетальСпецификацияИсточник питанияDC 14,4 В (-) земляДиапазон частот / пространство каналовFM: 87,5 ~ 107,9 МГц / 200 кГцAM: 530 ~ 1710 кГц / 10 кГцТип настройкиPLL SYNTHESIZED ...
Схематические диаграммы
Блок-схема системы
...
