Kia Cadenza: Компоненты и расположение компонентов BCM (модуль управления кузовным оборудованием) / модуль управления кузовным оборудованием (BCM)
Kia Cadenza YG 2016-2023 Руководство по ремонту
/
Электрическая система кузова
/
BCM (модуль управления кузовом)
/ Компоненты и расположение компонентов блока управления кузовным оборудованием (BCM)

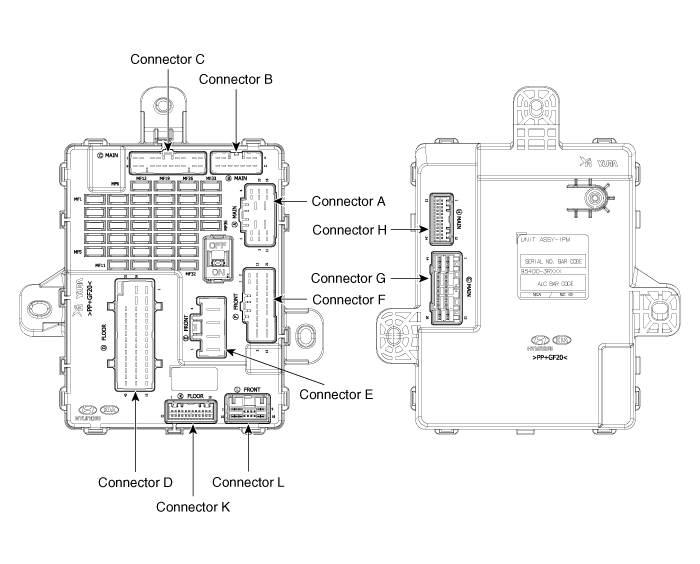

| Компоненты |

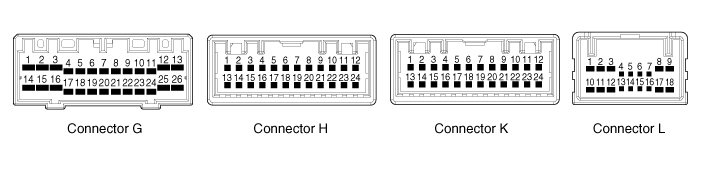

Информация о выводах разъема
|
Нет.
|
Соединитель G
|
Соединитель Н
|
Соединитель К
|
Соединитель L
|
|
1
|
Силовая земля
|
Выключатель передних противотуманных фар
|
Комнатная лампа
|
Передний левый указатель поворота
|
|
2
|
Переключатель омывателя
|
Переключатель PAS-OFF
|
Питание реле заднего стеклоподъемника
|
ДХО светодиодный - левый
|
|
3
|
Индикатор безопасности
|
Дефростер
|
Реле заднего правого стеклоподъёмника
|
Светодиодный ДХО - правый
|
|
4
|
Выключатель вспомогательного ремня безопасности
|
Автоматический выключатель света
|
Реле заднего левого стеклоподъёмника
|
Вариант с датчиком дождя
|
|
5
|
Омыватель фар
|
Хвостовой переключатель
|
Датчик открытия водительской двери
|
-
|
|
6
|
Прерывистый объем дворников
|
Выключатель левого указателя поворота
|
Вспомогательный переключатель открытия двери
|
-
|
|
7
|
Нагрузка на тело
|
К-линия
|
Выключатель ремня безопасности водителя
|
-
|
|
8
|
Индикатор PAS-OFF
|
Опция PAS/RPAS
|
Разблокировка задней правой двери
|
-
|
|
9
|
C CAN низкий уровень
|
данные МТС
|
Разблокировка задней левой двери
|
Внешний зуммер
|
|
10
|
C CAN высокий
|
Данные BCM
|
ЛИН
|
Передний правый указатель поворота
|
|
11
|
Авто свет земля
|
Сигнал вставки ключа
|
-
|
Реле стеклоочистителя
|
|
12
|
АВ хвост
|
Выключатель задних противотуманных фар
|
Задний левый указатель поворота
|
соленоид банкомата
|
|
13
|
Сигнальная земля
|
B CAN низкий уровень
|
Лампа для ног
|
Выключатель капота
|
|
14
|
Кел соленоид
|
B CAN высокий
|
Лампа в багажнике
|
-
|
|
15
|
Освещение замочной скважины
|
Переключатель дальнего света фар
|
Реле опускания заднего правого стеклоподъемника
|
-
|
|
16
|
-
|
Переключатель прерывистого режима стеклоочистителя
|
Реле опускания заднего левого стеклоподъемника
|
СПРЯТАННЫЙ вариант
|
|
17
|
-
|
Переключатель тумана стеклоочистителя
|
положение Р
|
Реле высокого напряжения стеклоочистителя
|
|
18
|
Реле задних противотуманных фар
|
Выключатель правого указателя поворота
|
Датчик открытия задней правой двери
|
Статус остановки дворников
|
|
19
|
Реле открытия багажника
|
Выключатель стояночного тормоза
|
Датчик открытия задней левой двери
|
|
|
20
|
Автоматическая мощность света
|
Вариант боковой подушки безопасности
|
Состояние открытия багажника
|
|
|
21
|
Светодиодная передняя противотуманная фара
|
Проходной переключатель
|
Внешний магистральный переключатель
|
|
|
22
|
Выключатель стоп-сигнала
|
Нижний переключатель Head lmap
|
Вход датчика дождя
|
|
|
23
|
Датчик автоматического освещения
|
Аварийный выключатель
|
Выход датчика дождя
|
|
|
24
|
Реле звукового сигнала охранной сигнализации
|
-
|
Задний правый указатель поворота
|
|
|
25
|
-
|
|
|
|
|
26
|
Индикатор вспомогательного ремня безопасности
|
Технические характеристики модуля управления кузовным оборудованием (BCM)
Технические характеристики
ЭлементыТехнические характеристикиНоминальное напряжение 12 В постоянного токаРабочее напряжение 9 ~ 16 В постоянного токаРабочая температура-22°F ~ 167°F (-30°C ~ 75°C)Темновой токБесключевой тип: Макс. 4,5 мА Стандарт: макс. 3,0 мА
...
Принципиальные схемы блока управления кузовным оборудованием (BCM)
Принципиальная электрическая схема
...
