Модуль управления кузовным оборудованием (IPM-Intelligent Integrated Platform
Модуль) снабжает пассажиров автомобиля визуальной и звуковой информацией.
и управляет различными функциями автомобиля.
Для предоставления и получения информации модуль подключается к коммуникационной сети CAN-шины автомобиля.
IPM обеспечивает следующие возможности:
•
Управление дверным замком (отправить команду блокировки/разблокировки через CAN)
•
Контроль охранной сигнализации
•
Сгнившая комнатная лампа и управление лампой MODE
•
Управление освещением замочной скважины
•
Управление открытием багажника
•
Предупреждение (Зуммер и индикатор) Управление
•
Стеклоочиститель
•
Управление лампами (задний свет, фары ближнего и дальнего света, передние противотуманные фары, комнатный фонарь, управление задними противотуманными фарами, HLLD)
•
Управление сигналом поворота/опасности
•
Дефростер
•
Управление внешним зуммером и охранной сигнализацией
•
Паника
•
МТС
•
Управление окном
•
Соленоид блокировки ключа
•
Входной сигнал отправляется через CAN для локальных функций
•
Диагностика

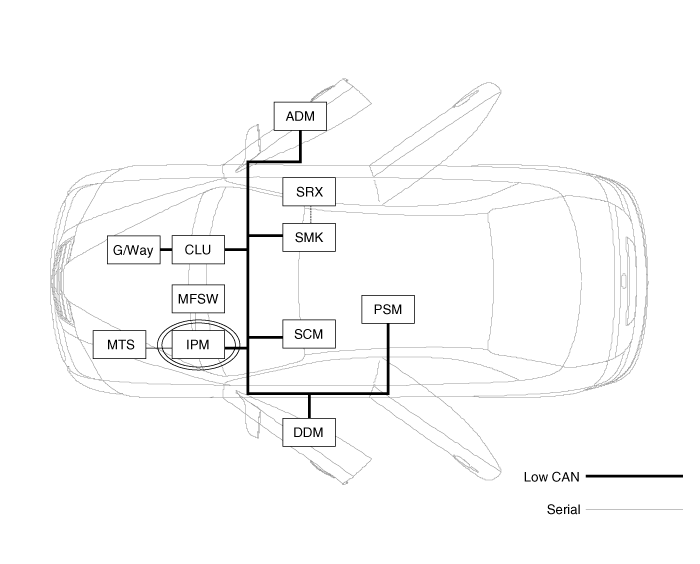

Блок-схема
Функция
1.
Управление стеклоочистителями и омывателями
–
Функция контроля запотевания переднего стеклоочистителя
–
Функция управления стеклоочистителем блокировки переднего омывателя
–
Функция управления передним стеклоочистителем INT
–
Функция управления датчиком дождя
–
Функция управления омывателем фар
2.
Управление лампой
–
Функция управления задним фонарем
–
Функция автоматического отключения задних фонарей
–
Функция управления хвостом AV
–
Функция управления фарами (низкий/высокий)
–
Функция приветствия заднего фонаря
–
Функция управления сопровождением фар
–
Функция питания ручного корректора фар
–
Функция автоматического выравнивания фар
–
Функция автоматического управления освещением
–
Функция управления ДХО (светодиод)
–
Лампа указателя поворота и функция контроля опасности
–
Функция управления тройным поворотом в одно касание
–
Функция управления светодиодными задними указателями поворота
–
Функция управления передними противотуманными фарами
–
Функция управления подсветкой замочной скважины
–
Функция контроля загоревшейся комнатной лампы
–
Ключ OFF функция управления освещением комнаты блокировки блокировки
–
Функция управления освещением багажника
–
Функция управления ножной лампой
3.
Предупреждение
–
Функция контроля индикатора ремня безопасности
–
Функция управления напоминанием о непристегнутом ремне безопасности
–
Предупреждающая функция управления ключом
–
Функция предупреждения о стояночном тормозе
–
Функция контроля открытого багажника
–
Функция управления звуком обучения RKE
–
Функция контроля предупреждения СМК
–
Функция управления PAS/RPAS
4.
Управление таймером
–
Функция управления таймером обогревателя
–
Функция управления таймером люка
5.
Паника и тревога
–
Функция контроля паники
–
Функция контроля охранной сигнализации
6.
МТС Контроль
–
Функция управления разблокировкой двери
–
МТС функция паники и контроля опасности
–
Функция информации о состоянии предупреждения
7.
Управление бесключевым доступом
–
Tx Lock/Unlock функция управления звуком зуммера
–
Функция управления звуковым сигналом (звуковой сигнал охранной сигнализации)
8.
банкомат
–
Функция управления блокировкой клавиш
–
Функция управления блокировкой переключения передач
Предупреждение о невмешательстве
Держите руки на руле
Если водитель убирает руки с
руль на несколько секунд
пока активирован HDA, система
предупредит водителя.
✽ УВЕДОМЛЕНИЕ
Если руль держать с
легкий захват, сообщение может появиться
потому что HDA может не ре...
1. Нажмите и отпустите (1), (2) или (3)
кнопка.
2. Индикатор (4) и (6) работает
как показано ниже:
Если индикатор (4) мигает в
Оранжевый означает, что
гаражные ворота "закрываются".
Если индикатор (4) горит постоянно
зеленым, это означает, что
дверь гаража "Закрыто ...
