Процедуры ремонта консоли

Замена

Поддевая плоской отверткой, оберните ее защитную ленту и наклейте защитную ленту вокруг соответствующих частей, чтобы предотвратить повреждение. Наденьте перчатки, чтобы защитить руки.

1. 1
   С помощью отвертки или съемника снимите пыльники (В).
2. 2
   Чтобы снять ручку переключения передач (А) и пыльники (В), потяните их вверх.



3. 3
   С помощью отвертки или съемника снимите верхнюю крышку напольной консоли (А).



4. 4
   Отсоедините разъемы (А) от верхней крышки напольной консоли. [Задний]



   [Передний]



5. 5
   Снимите подлокотник консоли (А).



6. 6
   Снимите лоток консоли (A).



7. 7
   С помощью отвертки или съемника снимите боковую крышку консоли (А). [левый]



   [Правый]



8. 8
   Отсоедините разъем задней розетки питания (А).



9. 9

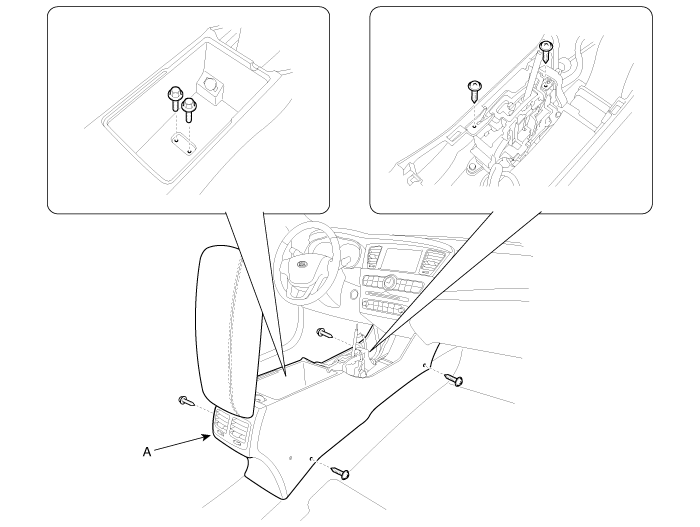

   Ослабив крепежные винты и болты, снимите напольную консоль в сборе (А).



10. 10
    Установка обратна снятию.

    Убедитесь, что разъем подключен правильно. Замените поврежденные клипсы.

Поддевая плоской отверткой, оберните ее защитную ленту и наклейте защитную ленту вокруг соответствующих частей, чтобы предотвратить повреждение. Наденьте перчатки, чтобы защитить руки.

1. 1
   Снимите напольную консоль в сборе.
2. 2
   Ослабив крепежные винты, снимите крышку задней консоли (А).



3. 3
   Ослабив крепежные винты, снимите подлокотник консоли (А).



4. 4
   Установка обратна снятию.

   Замените поврежденные клипсы.
