Kia Cadenza: Процедуры ремонта салона / Crash Pad

Замена

• Поддевая плоской отверткой, оберните ее защитную ленту и наклейте защитную ленту вокруг соответствующих частей, чтобы предотвратить повреждение. • Наденьте перчатки, чтобы защитить руки.

1.	Используя отвертку или съемник, снимите нижнюю панель центральной панели (A).

2.	Снимите автомобильный шланг (А).

3.	Отсоедините разъемы блока управления кондиционером и отопителем (В) от нижней панели центральной панели.

4.	С помощью отвертки или съемника снимите декоративную накладку [RH] (A).

5.	С помощью отвертки или съемника снимите центральную декоративную накладку (А) подушки безопасности.

6.	С помощью отвертки или съемника снимите боковую крышку аварийной подушки (А). [левый]

7.	Ослабив крепежный винт, снимите декоративную накладку [LH] (A).

8.	Ослабив крепежный винт, снимите переднюю панель комбинации приборов (A).

9.	Ослабив крепежные винты, снимите блок кластера (A).

10.	Отсоедините разъем (А).

11.	Установка обратна снятию. • Убедитесь, что разъем подключен правильно. • Замените поврежденные клипсы.

[Нижняя панель центральной панели]

• Поддевая плоской отверткой, оберните ее защитную ленту и наклейте защитную ленту вокруг соответствующих частей, чтобы предотвратить повреждение. • Наденьте перчатки, чтобы защитить руки.

1.	Используя отвертку или съемник, снимите нижнюю панель центральной панели (A).

2.	Снимите автомобильный шланг (А).

3.	Отсоедините разъемы блока управления кондиционером и отопителем (В) от нижней панели центральной панели.

4.	Установка обратна снятию. • Убедитесь, что разъем подключен правильно. • Замените поврежденные клипсы.

[Центральная лицевая панель, верхняя панель]

• Поддевая плоской отверткой, оберните ее защитную ленту и наклейте защитную ленту вокруг соответствующих частей, чтобы предотвратить повреждение. • Наденьте перчатки, чтобы защитить руки.

1.	Снимите лицевую панель кластера.

2.	Ослабив крепежные винты, снимите верхнюю панель центральной панели (A).

3.	Установка обратна снятию. • Замените поврежденные клипсы.

• Поддевая плоской отверткой, оберните ее защитную ленту и наклейте защитную ленту вокруг соответствующих частей, чтобы предотвратить повреждение. • Наденьте перчатки, чтобы защитить руки.

1.	С помощью отвертки или съемника снимите боковую крышку аварийной подушки (А). [левый]

2.	Ослабив крепежные винты, снимите нижнюю панель аварийного щитка (А).

3.	Отсоедините разъемы (А).

4.	Установка обратна снятию. • Убедитесь, что разъем подключен правильно. • Замените поврежденные клипсы.

• Поддевая плоской отверткой, оберните ее защитную ленту и наклейте защитную ленту вокруг соответствующих частей, чтобы предотвратить повреждение. • Наденьте перчатки, чтобы защитить руки.

1.	Снимите нижнюю панель центральной панели.

2.	Ослабив крепежные винты, снимите головное устройство AVN (A).

3.	Отсоедините разъемы (А) от головного устройства AVN.

4.	Установка обратна снятию. • Убедитесь, что разъем подключен правильно. • Замените поврежденные клипсы.

• Поддевая плоской отверткой, оберните ее защитную ленту и наклейте защитную ленту вокруг соответствующих частей, чтобы предотвратить повреждение. • Наденьте перчатки, чтобы защитить руки.

1.	Снимите нижнюю панель центральной панели.

2.	Ослабив крепежные винты, снимите блок управления кондиционером и отопителем (A) с нижней панели центральной панели.

3.	Установка обратна снятию.

• Убедитесь, что разъем подключен правильно. • Замените поврежденные клипсы.

• Поддевая плоской отверткой, оберните ее защитную ленту и наклейте защитную ленту вокруг соответствующих частей, чтобы предотвратить повреждение. • Наденьте перчатки, чтобы защитить руки.

1.	Снимите верхнюю панель центральной панели.

2.	Ослабив крепежные винты, снимите ЖК-монитор (А).

3.	Отсоедините разъемы (А) от ЖК-монитора.

4.	Установка обратна снятию. • Убедитесь, что разъем подключен правильно. • Замените поврежденные клипсы.

• Поддевая плоской отверткой, оберните ее защитную ленту и наклейте защитную ленту вокруг соответствующих частей, чтобы предотвратить повреждение. • Наденьте перчатки, чтобы защитить руки.

1.	С помощью отвертки или съемника снимите боковую крышку аварийной подушки (А). [Правый]

2.	Отсоедините пробку (В) от перчаточного ящика (А).

3.	Отсоедините воздушную заслонку (А) от перчаточного ящика (В).

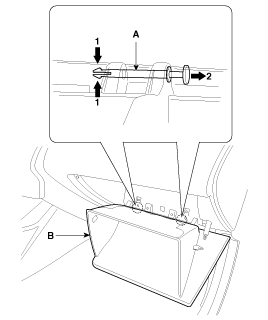

4.	Отсоедините штифты (А) и снимите перчаточный ящик (В).

5.	Ослабив крепежные винты, снимите защитную накладку под крышкой [RH] (A).

6.	Отсоедините разъем под лампой (А).

7.	Ослабив крепежные винты, снимите корпус перчаточного ящика (А).

8.	Отсоедините разъем выключателя замка багажника (А) и разъем лампы освещения вещевого ящика (В).

9.	Отсоедините разъем выключателя перчаточного ящика (А).

10.	Установка обратна снятию. • Убедитесь, что разъем подключен правильно. • Замените поврежденные клипсы.

[Нижняя панель кожуха рулевой колонки]

• Поддевая плоской отверткой, оберните ее защитную ленту и наклейте защитную ленту вокруг соответствующих частей, чтобы предотвратить повреждение. • Наденьте перчатки, чтобы защитить руки.

1.	Снимите нижнюю панель аварийной подушки.

2.	Ослабив крепежные винты, снимите нижнюю панель кожуха рулевой колонки (А).

3.	Установка обратна снятию. • Замените поврежденные клипсы.

[Верхняя панель кожуха рулевой колонки]

• Поддевая плоской отверткой, оберните ее защитную ленту и наклейте защитную ленту вокруг соответствующих частей, чтобы предотвратить повреждение. • Наденьте перчатки, чтобы защитить руки.

1.	Снимите лицевую панель кластера.

2.	Установка обратна снятию. • Замените поврежденные клипсы.

• Поддевая плоской отверткой, оберните ее защитную ленту и наклейте защитную ленту вокруг соответствующих частей, чтобы предотвратить повреждение. • Наденьте перчатки, чтобы защитить руки.

1.	С помощью отвертки или съемника снимите боковую крышку аварийной подушки (А). [левый] [Правый]

2.	Установка обратна снятию. • Замените поврежденные клипсы.

• Поддевая плоской отверткой, оберните ее защитную ленту и наклейте защитную ленту вокруг соответствующих частей, чтобы предотвратить повреждение. • Наденьте перчатки, чтобы защитить руки.

1.

Удалите следующие элементы: • Обшивка передней стойки (См. группу BD - "Отделка салона") • Боковая отделка капота (См. группу BD - "Отделка салона") • Сборка напольной консоли (См. группу BD - "Консоли") • Нижняя панель центральной панели • Кластерная лицевая панель • Кластерная сборка • Аудио или головное устройство AVN • Верхняя панель центральной панели • ЖК-монитор в сборе • Нижняя панель аварийной площадки • Корпус перчаточного ящика

2.	Снимите рулевое колесо. (см. группу ST - "Руль")

3.	Снимите блок многофункционального переключателя. (См. группу BE - "Многофункциональный переключатель")

4.	С помощью отвертки или съемника снимите решетку центрального динамика (А).

5.	Ослабив крепежные винты, снимите центральный динамик (А).

6.	Отсоедините разъем центрального динамика (А).

7.	С помощью отвертки или съемника снимите фотодатчик (А).

8.	Отсоедините разъем фотодатчика (B).

9.	Ослабив крепежные винты, снимите куб (A).

10.	Отсоедините разъем cubis (A).

11.	Ослабив крепежные винты, снимите центральную панель аварийной подушки (А).

12.	Ослабив крепежные винты, снимите втулку ключа зажигания (А).

13.	Отсоедините разъем кнопки пуска/остановки (А).

14.	С помощью отвертки или съемника снимите узел переключателя аварийной подушки (А).

15.	Отсоедините разъем переключателя аварийной панели (В).

16.	Ослабьте болты крепления.

17.	Отсоедините разъемы подушки безопасности пассажира (А).

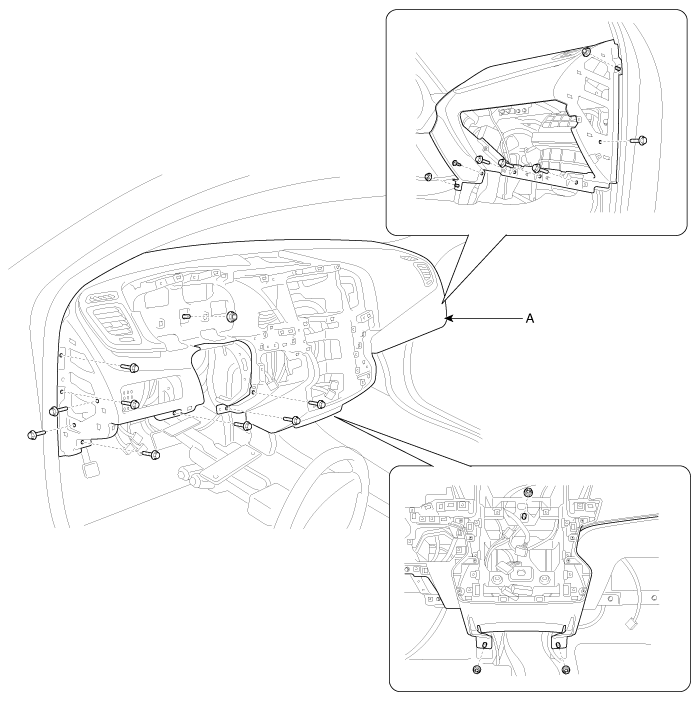

18.	Ослабив крепежный винт, болты и гайки, снимите основную подушку безопасности в сборе (А).

19.

Установка обратна снятию. • Убедитесь, что защитная накладка правильно установлена ​​на направляющие штифты. • Прежде чем затягивать болты, убедитесь, что жгуты проводов аварийной подушки не пережаты. • Убедитесь, что разъемы подключены правильно, а провод антенны подключен правильно. • Введите противоугонный код для радио, затем введите предустановленные радиостанции клиента.

• Поддевая плоской отверткой, оберните ее защитную ленту и наклейте защитную ленту вокруг соответствующих частей, чтобы предотвратить повреждение. • Наденьте перчатки, чтобы защитить руки.

1.	Снимите верхнюю крышку капота. (См. группу BD — «Верхняя крышка капота»)

2.	Снимите основную подушку безопасности в сборе. (Обратитесь к группе BD - "Crash Pad")

3.	Отсоедините разъемы рулевой колонки. (см. группу ST - "Рулевая колонка и вал")

4.	Вниз по рулевой колонке после ослабления крепежных болтов. (см. группу ST - "Рулевая колонка и вал")

5.	Отсоедините разъемы блока вентилятора.

6.	Отсоедините разъемы проводки. [Драйвер] [пассажирский]

7.	Отсоедините разъемы.

8.	Ослабив крепежный болт, снимите воздуховод (А).

9.	Отсоедините зажимы крепления разъемов (А) подушки безопасности.

10.	Отсоедините разъемы (А) монтажных зажимов.

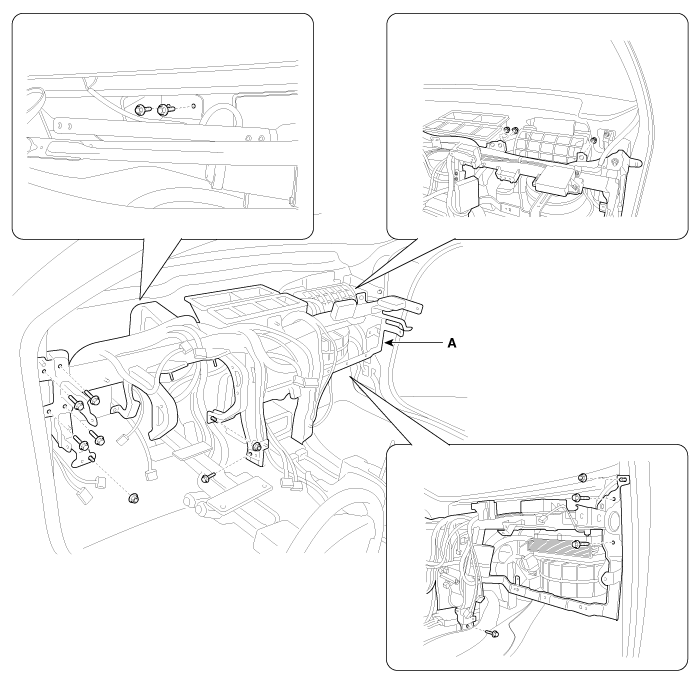

11.	Ослабив крепежные болты и гайки, снимите поперечину капота в сборе (А).

12.

Установка обратна снятию. • Убедитесь, что защитная накладка правильно установлена ​​на направляющие штифты. • Прежде чем затягивать болты, убедитесь, что жгуты проводов аварийной подушки не пережаты. • Убедитесь, что разъемы подключены правильно, а провод антенны подключен правильно. • Введите противоугонный код для радио, затем введите предустановленные радиостанции клиента.
