Kia Cadenza: Процедуры ремонта двигателя стеклоочистителя/омывателя/переднего омывателя

Kia Cadenza YG 2016-2023 Руководство по ремонту / Электрическая система кузова / Стеклоочиститель/омыватель ветрового стекла / Процедуры ремонта двигателя переднего омывателя

осмотр

Подключив двигатель омывателя к бачку, наполните бачок водой.

Перед наполнением резервуара водой проверьте фильтр на наличие посторонних материалов или загрязнений. при необходимости очистите фильтр.

2.	Подсоедините положительный (+) кабель аккумулятора к клемме 1 и отрицательный (-) кабель аккумулятора к клемме 2 соответственно.

3.	Убедитесь, что двигатель работает нормально, двигатель омывателя работает, а из передних форсунок разбрызгивается вода.

Если они ненормальные, замените двигатель омывателя.

Нет.	Описание	Нет.	Описание
1	Земля	2	Омыватель ветрового стекла (+)

Переключатель датчика уровня омывающей жидкости

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Слейте омывающую жидкость менее 650 мл.

3.	Проверьте целостность цепи между клеммами № 1 и № 2 в каждом плавающем положении. Должна быть непрерывность, когда поплавок опущен. Не должно быть непрерывности, когда поплавок поднят.

4.	Если непрерывность не соответствует указанной, замените датчик уровня жидкости омывателя.

Удаление

–	При обслуживании насоса омывателя будьте осторожны, чтобы не повредить уплотнение насоса омывателя.

–	Не включайте насос омывателя до заполнения бачка омывателя. Невыполнение этого требования может привести к преждевременному выходу насоса из строя.

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите передний бампер. (См. Кузов — «Передний бампер»)

3.	Снимите шланг омывателя (В) и отсоедините разъем электродвигателя омывателя (А).

Снимите двигатель омывателя (А).

–	Жидкость омывателя может вытекать из отверстия бачка.

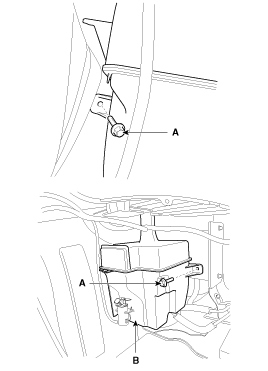

5.	Снимите бачок омывателя (В), открутив 2 болта (А).

Монтаж

Установить бачок омывателя.

Перед установкой двигателя насоса проверьте фильтр на инородный материал или загрязнение. при необходимости очистите фильтр в двигатель насоса.

2.	Установите двигатель омывателя.

3.	Установить шланг омывателя.

4.	Подсоедините разъем электродвигателя омывателя и разъем датчика уровня.

5.	Установите передний бампер.

6.	Проверить работу электродвигателя омывателя.
