Kia Cadenza: Процедуры ремонта стеклоочистителя/омывателя/датчика дождя

Kia Cadenza YG 2016-2023 Руководство по ремонту / Электрическая система кузова / Стеклоочиститель/омыватель ветрового стекла / Процедуры ремонта датчика дождя

осмотр

Стеклоочиститель с датчиком дождя

1.	В состоянии IGN2 ON, если вход автоматического переключения (связь LIN) ВКЛ., то выходы обоих реле стеклоочистителя и реле нижнего уровня стеклоочистителя включены. управляется входным сигналом датчика дождя.

2.	Если переключатель стеклоочистителей был оставлен в автоматическом режиме с выключить зажигание автомобиля, а затем включить зажигание автомобиля, будет выполнена однократная очистка.

Одиночная очистка будет выполняться всякий раз, когда был дождь. обнаружен (сигнал Rain Detected от датчика дождя), и переключатель стеклоочистителей переведен в положение AUTO. Но ни одного вайпа не будет выполнено когда переключатель стеклоочистителей переведен в положение AUTO и сигнал OFF поступает от датчика дождя. Но если переключатель стеклоочистителей перевести в Положение AUTO впервые после поворота ключа зажигания автомобиля В этом случае будет выполнена одна очистка независимо от Обнаружен дождь или сигнал ВЫКЛ.

Привод может регулировать работу датчика дождя, регулируя вход чувствительности. В автоматическом режиме BCM выполняет однократное протирание каждый раз, когда чувствительность регулируется вверх до более чувствительная настройка (вниз более чем на один шаг). Эта единственная салфетка будет выполняться только в том случае, если сигнал «обнаружен дождь» поступает от Датчик дождя. Если регулировка чувствительности увеличена более чем одна чувствительность, BCM выполнит только одну очистку, если время между увеличениями более 2 секунд.

Стратегия неисправности датчика дождя

Ошибка датчика дождя 1 — обнаружена внутренняя неисправность

Этот сбой обнаруживается, когда стеклоочиститель находится в автоматическом режиме. а на входе неисправный датчик дождя от датчика дождя имеет скважность соответствует отказу 1. Задержка подтверждения отказа составляет 1 сек.

При обнаружении этой неисправности выходы стеклоочистителей выключаются и стеклоочиститель также будет выполнять очистку на медленной скорости при переходе от от чувствительности 3 до чувствительности 2 (шаги 2–3), чтобы сигнализировать наличие этой неисправности. Если установлена другая чувствительность, стеклоочиститель не будет сделать дополнительные вайпы.

Ошибка датчика дождя 2 - Обнаружена неисправность крепления стекла

Этот сбой обнаруживается, когда стеклоочиститель находится в автоматическом режиме. а на входе неисправный датчик дождя от датчика дождя имеет скважность соответствует отказу 2. Задержка подтверждения отказа составляет 1 с.

При обнаружении этой неисправности выходы стеклоочистителей выключаются и дворник также будет делать вайп при переходе от чувствительности 4 к чувствительность 3 (шаги 1-2), чтобы сигнализировать о наличии этого вина. Если установлена другая чувствительность, стеклоочиститель не будет выполнять никаких действий. дополнительная салфетка.

Ошибка датчика дождя 3 — нет входного сигнала

Этот сбой обнаруживается, когда стеклоочиститель находится в автоматическом режиме. а на входе неисправный датчик дождя от датчика дождя имеет скважность соответствует неисправности 3 или в случае неправильного рабочего цикла входа датчик дождя 0% или 100%. Задержка подтверждения отказа составляет 1 с.

При обнаружении этой неисправности выходы стеклоочистителей выключаются.

Удаление

Датчик дождя может работать неправильно, если он загрязнен. Защитите поверхность датчика дождя, не снимая крышку, пока время установки. Соединительная площадка на поверхности датчика дождя имеет адгезионная прочность. Будьте осторожны при установке датчика. Если датчик отделяется от ветрового стекла силой, датчик или ветровое стекло могут быть поврежден. Будьте осторожны при снятии датчика.

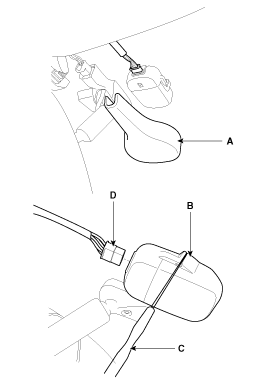

1.	Сначала снимите крышку датчика дождя (А). Будьте осторожны, чтобы не повредить защелку крышки, прикладывая чрезмерная сила. Чтобы снять защелку, потяните защелку в сторону с помощью закройте отверстие (B) маленькой (-) отверткой (C).

2.	Отсоедините разъем жгута проводов от датчика.

3.	Модуль датчика дождя крепится к лобовому стеклу с помощью клеем заменив лобовое стекло, снимаем модуль датчика дождя с существующее лобовое стекло и установить на новое лобовое стекло.

Монтаж

•	В случае ветрового стекла с отражающим слоем, который отражает инфракрасные лучи в поле восприятия, удаляет отражающий слой от места установки датчика дождя перед установкой.

•	Избегайте загрязнения датчика во время установки.

Прикрепите кронштейн датчика дождя к лобовому стеклу с помощью ленты.

Очень важно, чтобы соединительная накладка упиралась в ветровое стекло полностью, чтобы предотвратить образование пузырей в месте контакта поверхность.

2.	Подсоедините разъем датчика дождя, а затем установите крышку датчика.

Описание и работа датчика дождя

Описание Система стеклоочистителей с датчиком дождя представляет собой систему стеклоочистителей. что, помимо обеспечения обычных функций стеклоочистителей выкл., туман, ручн. низкая скорость, ручная высокая скорость и стирка обеспечивают ...
