Kia Cadenza: дверные зеркала с электроприводом / выключатель боковых зеркал с электроприводом Процедуры ремонта

Kia Cadenza YG 2016-2023 Руководство по ремонту / Электрическая система кузова / Зеркала с электроприводом / Выключатель бокового зеркала с питанием Процедуры ремонта

осмотр

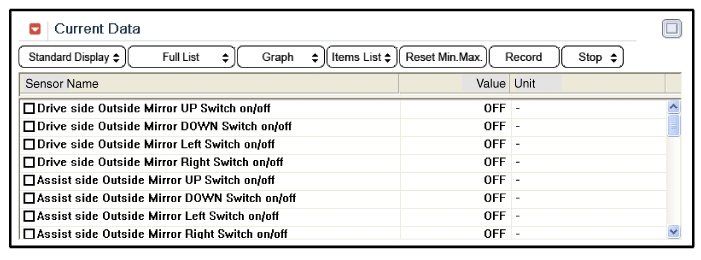

1.	Входные данные DDM можно проверить с помощью GDS.

2.	Чтобы проверить входное значение выключателя дверного замка, выберите опцию «IPM».

3.	Выберите опцию «DDM (модуль двери водителя)».

4.	Выберите опцию «Контроль ввода/вывода».

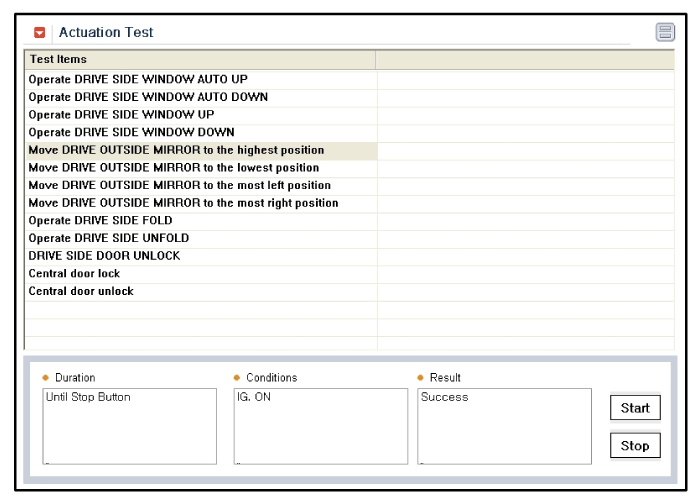

5.	Чтобы проверить входное значение выключателя дверного замка в принудительном режиме, выберите опцию «ПРОВЕРКА ПРИВОДА».

Удаление

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите панель обшивки передней двери. (См. Кузов — «Передняя дверь»)

3.	Отсоедините разъем (А) модуля переключателя стеклоподъемников от жгута проводов.

4.	Снимите модуль переключателя стеклоподъемника (А) с обивки двери, предварительно ослабив крепежные винты (13EA).

Извлеките модуль (A) из вспомогательной коробки после ослабления крепежного винта (3EA).

–	Будьте осторожны, чтобы не повредить панель обшивки двери и монтажные крючки дверного модуля.

Монтаж

1.	Установите модуль переключателя стеклоподъемников.

Установите панель обивки двери после повторного подключения соответствующих разъемов.

–	Убедитесь, что разъемы модуля переключателя стеклоподъемников подключены правильно.

–	Убедитесь, что переключатель электрического стеклоподъемника и выключатель дверного замка работают нормально.
