Kia Cadenza: Процедуры ремонта Power Windows / Power Window Switch
Kia Cadenza YG 2016-2023 Руководство по ремонту
/
Электрическая система кузова
/
Электрические стеклоподъемники
/ Процедуры ремонта переключателя стеклоподъемника
| осмотр |
Переключатель стеклоподъемника водителя
| 1. |
При проверке переключателя электрического стеклоподъемника водителя выберите тип автомобиля и меню «IPM».
|
| 2. |
Выберите «DDM (модуль двери водителя)».
|
| 3. |

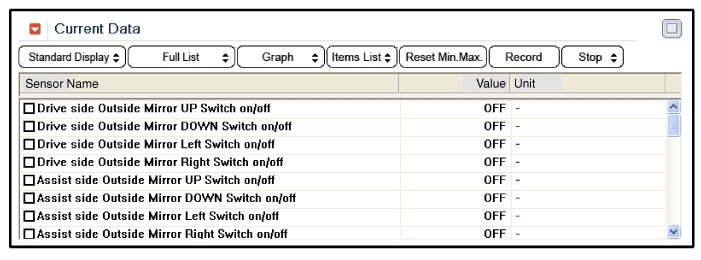

Выберите опцию «Контроль ввода/вывода».
|
| 4. |

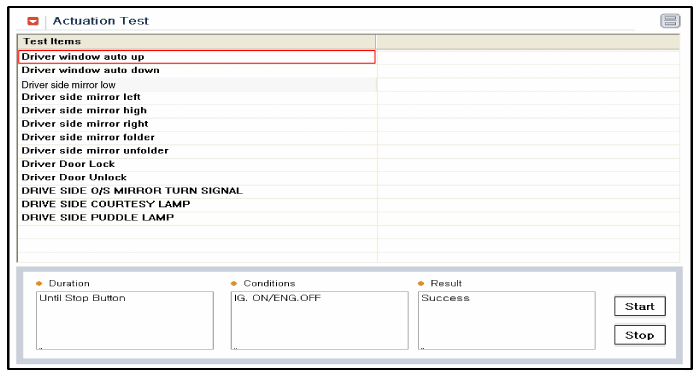

Чтобы проверить входное значение переключателя стеклоподъемников в принудительном режиме, выберите опцию «ПРОВЕРКА ПРИВОДА».
|
Вспомогательный переключатель стеклоподъемников
| 1. |
При проверке переключателя вспомогательного электрического стеклоподъемника выберите тип автомобиля и меню «IPM».
|
| 2. |
Выберите «ADM (модуль вспомогательной двери)».
|
| 3. |
Выберите опцию «Контроль ввода/вывода».
|
| 4. |
Чтобы проверить входное значение переключателя стеклоподъемников в принудительном режиме, выберите опцию «ПРОВЕРКА ПРИВОДА».
|
| Удаление |
| Переключатель стеклоподъемника водителя |
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
| 2. |
Снимите панель обшивки передней двери.
(См. Кузов — «Передняя дверь»)
|
| 3. |
Отсоедините разъем (А) модуля переключателя стеклоподъемников от жгута проводов.
|
| 4. |
Снимите модуль переключателя стеклоподъемника (А) с обивки двери, предварительно ослабив крепежные винты (13EA).
|
| 5. |
Извлеките модуль (A) из вспомогательной коробки после ослабления крепежного винта (3EA).
|
| Переключатель стеклоподъемника пассажира |
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
| 2. |
Снимите панель обшивки задней двери.
(См. Кузов — «Задняя дверь»)
|
| 3. |
Отсоедините разъем от модуля переключателя стеклоподъемников.
|
| 4. |
Снимите модуль переключателя стеклоподъемника (А) с обивки двери, предварительно ослабив крепежные винты (13EA).
|
| 5. |
Извлеките модуль (A) из вспомогательной коробки после ослабления крепежного винта (3EA).
|
| Переключатель заднего стеклоподъемника |
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
| 2. |
Снимите панель обшивки задней двери.
(См. Кузов — «Задняя дверь»)
|
| 3. |
Отсоедините разъем от модуля переключателя стеклоподъемников.
|
| 4. |
Снимите модуль переключателя стеклоподъемника (А) с обивки двери, предварительно ослабив крепежные винты (13EA).
|
| 5. |
Снимите модуль (А) с блока вспомогательной коробки.
|
| Монтаж |
| 1. |
Установите модуль переключателя стеклоподъемников.
|
| 2. |
Установите панель обивки двери после повторного подключения соответствующих разъемов.
|
Принципиальные схемы переключателей стеклоподъемников
Принципиальная электрическая схема
Переключатель стеклоподъемника водителя (1)
Переключатель стеклоподъемника водителя (2)
Переключатель стеклоподъемника пассажира
Переключатель заднего стеклоподъемника
...
