Kia Cadenza: Система интеллектуального круиз-контроля / Переключатель интеллектуального круиз-контроля Процедуры ремонта

Kia Cadenza YG 2016-2023 Руководство по ремонту / Электрическая система двигателя / Умная система круиз-контроля / Процедуры ремонта переключателя интеллектуального круиз-контроля

осмотр
[Измерение сопротивления]
1.
Отсоедините разъем переключателя круиз-контроля от переключателя управления.

2.
Измерьте сопротивление между контактами на контрольном переключателе, когда каждый функциональный переключатель находится в положении ON (переключатель нажат).
Функциональный переключатель
Терминал
Сопротивление (±5%)
[кОм]
ОТМЕНА
2 - 7
0,18
НАБОР-
2 - 7
0,33
РЕЗЮМЕ+
2 - 7
0,55
КРУИЗ
2 - 7
0,88
ССС
2 - 7
2,54

3.
Если не соответствует спецификации, замените переключатель.
[Измерение напряжения]
1.
Подсоедините разъем переключателя круиз-контроля к переключателю управления.

2.
Измерьте напряжение между клеммами разъема со стороны жгута проводов, когда каждый функциональный переключатель находится в положении ON (переключатель нажат).
Функциональный переключатель
Терминал
Сопротивление (±5%)
[кОм]
ОТМЕНА
2 - 7
0,76 ± 0,15
НАБОР-
2 - 7
1,24 ± 0,20
РЕЗЮМЕ+
2 - 7
1,77 ± 0,22
КРУИЗ
2 - 7
2,34 ± 0,10
ССС
2 - 7
3,59 ± 0,24

3.
Если оно не соответствует спецификации, проверьте сопротивление переключателя управления.
Измеренное значение сопротивления не соответствует спецификации, замените переключатель и снова измерьте напряжение.
4.
Если сопротивление в норме, но измеряемое напряжение не соответствует спецификации, осмотрите жгут проводов и разъемы между переключатель и блок управления двигателем.
Удаление
1.
Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.
2.
Снимите модуль подушки безопасности с рулевого колеса.
(См. раздел «Удерживающая система — «Модуль подушки безопасности водителя (DAB) и часовая пружина»)
3.
Снимите кожух рулевого колеса (А) после ослабления винтов.

4.
Снимите разъем переключателя дистанционного управления на рулевом колесе (А).
[левый]

[Правый]

5.

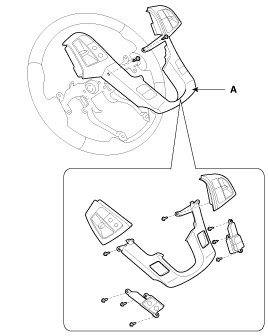

Снимите переключатель дистанционного управления на рулевом колесе (А), предварительно ослабив крепежные винты.

Монтаж
1.
Установите в порядке, обратном снятию.
Принципиальные схемы переключателей интеллектуального круиз-контроля
Принципиальная электрическая схема ...
