Kia Cadenza: Система освещения / Устранение неполадок
Kia Cadenza YG 2016-2023 Руководство по ремонту
/
Электрическая система кузова
/
Система освещения
/ Поиск неисправностей
| Поиск неисправностей |
| 1. |
Входы выключателя лампы можно проверить с помощью GDS.
|
| 2. |
Чтобы проверить входное значение переключателя лампы, выберите опцию «IPM».
|
| 3. |

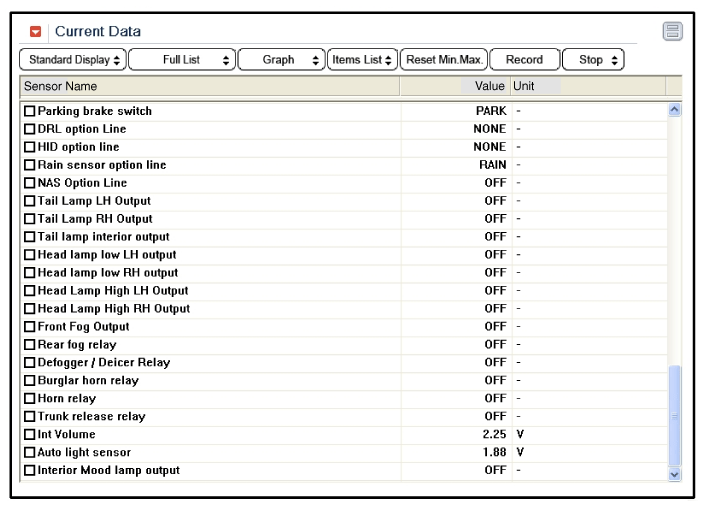

Чтобы просмотреть текущее значение ввода/вывода IPM, "Current
DATA». Предоставляет информацию о входных/выходных состояниях питания IPM.
питание, сигнал поворота/стоп-сигнал, фара, дверь, замки, наружное зеркало,
стеклоочиститель, автосвет и передатчики и т. д.
|
| 4. |

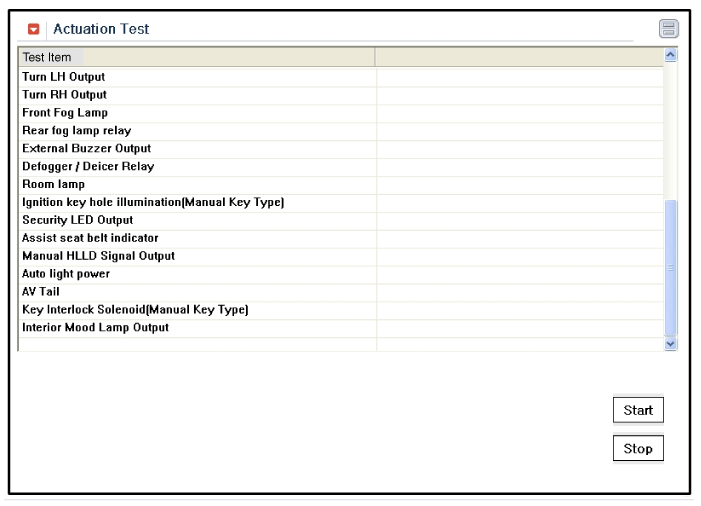

Чтобы проверить входное значение выключателя лампы в принудительном режиме, выберите опцию «Проверка срабатывания умной распределительной коробки».
|
|
Симптом
|
Возможная причина
|
Средство
|
|
Одна лампа не горит
(все снаружи) |
Лампочка перегорела
|
Замените лампочку
|
|
Розетка, проводка или заземление неисправны
|
Ремонт при необходимости
|
|
|
Головные фары не горят
|
Лампочка перегорела
|
Замените лампочку
|
|
Перегорел предохранитель зажигания (НИЗКИЙ: 10 А, ВЫСОКИЙ: 20 А)
|
Проверьте на короткое замыкание и замените предохранитель
|
|
|
Перегорел предохранитель фары (15А)
|
Проверьте на короткое замыкание и замените предохранитель
|
|
|
Неисправно реле фар
|
Проверить реле
|
|
|
Выключатель освещения неисправен
|
Проверьте переключатель
|
|
|
Неисправность проводки или заземления
|
Ремонт при необходимости
|
|
|
Не горят задние фонари и подсветка номерного знака
|
Лампочка перегорела
|
Замените лампочку
|
|
Перегорел предохранитель задних фонарей (10А)
|
Проверьте на короткое замыкание и замените предохранитель
|
|
|
Неисправно реле задних фонарей
|
Проверить реле
|
|
|
Выключатель освещения неисправен
|
Проверьте переключатель
|
|
|
Неисправность проводки или заземления
|
Ремонт при необходимости
|
|
|
Не горят стоп-сигналы
|
Лампочка перегорела
|
Замените лампочку
|
|
Перегорел предохранитель стоп-сигнала (15А)
|
Проверьте на короткое замыкание и замените предохранитель
|
|
|
Выключатель стоп-сигнала неисправен
|
Отрегулировать или заменить переключатель
|
|
|
Неисправность проводки или заземления
|
Ремонт при необходимости
|
|
|
Стоп-сигналы не выключаются
|
Выключатель стоп-сигнала неисправен
|
Отремонтировать или заменить переключатель
|
|
Лампы приборов не горят
(Задние фонари горят) |
Реостат неисправен
|
Проверить реостат
|
|
Неисправность проводки или заземления
|
Ремонт при необходимости
|
|
|
Лампа указателя поворота не мигает с одной стороны
|
Лампочка перегорела
|
Замените лампочку
|
|
Неисправен переключатель поворотников
|
Проверьте переключатель
|
|
|
Неисправность проводки или заземления
|
Ремонт при необходимости
|
|
|
Лампы указателей поворота не горят
|
Лампочка перегорела
|
Замените лампочку
|
|
Перегорел предохранитель указателя поворота (10А)
|
Проверьте на короткое замыкание и замените предохранитель
|
|
|
Блок мигания неисправен
|
Проверьте блок мигалок
|
|
|
Неисправен переключатель поворотников
|
Проверьте переключатель
|
|
|
Неисправность проводки или заземления
|
Ремонт при необходимости
|
|
|
Аварийная сигнализация не горит
|
Лампочка перегорела
|
Замените лампочку
|
|
Перегорел предохранитель аварийной лампы (15А)
|
Проверьте на короткое замыкание и замените предохранитель
|
|
|
Блок мигания неисправен
|
Проверьте блок мигалок
|
|
|
Выключатель аварийки неисправен
|
Проверьте переключатель
|
|
|
Неисправность проводки или заземления
|
Ремонт при необходимости
|
|
|
Скорость мигания слишком низкая или слишком высокая
|
Мощность ламп меньше или больше указанной
|
Заменить лампы
|
|
IPM неисправен
|
Проверить IPM
|
|
|
Фонари заднего хода не горят
|
Лампочка перегорела
|
Замените лампочку
|
|
Перегорел предохранитель лампы заднего хода (10А)
|
Проверьте на короткое замыкание и замените предохранитель
|
|
|
Выключатель фонаря заднего хода (M/T) неисправен
|
Проверьте переключатель
|
|
|
Переключатель диапазонов коробки передач (A/T) неисправен
|
Проверьте переключатель
|
|
|
Неисправность проводки или заземления
|
Ремонт при необходимости
|
|
|
Лампа в салоне не горит
|
Лампочка перегорела
|
Замените лампочку
|
|
Перегорел предохранитель лампы освещения салона (10А)
|
Проверьте на короткое замыкание и замените предохранитель
|
|
|
Выключатель освещения салона неисправен
|
Проверьте переключатель
|
|
|
Неисправность проводки или заземления
|
Ремонт при необходимости
|
|
|
Передние противотуманные фары не горят
|
Лампочка перегорела
|
Замените лампочку
|
|
Перегорел предохранитель передних противотуманных фар (15А)
|
Проверьте на короткое замыкание и замените предохранитель
|
|
|
Неисправно реле передних противотуманных фар
|
Проверить реле
|
|
|
Неисправен выключатель передних противотуманных фар
|
Проверьте переключатель
|
|
|
Неисправность проводки или заземления
|
Ремонт при необходимости
|
|
|
Не горят задние противотуманные фары
|
Перегорел предохранитель задних противотуманных фар (15А)
|
Проверьте на короткое замыкание и замените предохранитель
|
|
Перегорел предохранитель задних противотуманных фар (15А)
|
Проверьте на короткое замыкание и замените предохранитель
|
|
|
Неисправен выключатель задних противотуманных фар
|
Проверьте переключатель
|
|
|
Неисправно реле задних противотуманных фар
|
Проверить реле
|
|
|
Неисправность проводки или заземления
|
Ремонт при необходимости
|
|
|
Лампа карты не горит
|
Лампочка перегорела
|
Замените лампочку
|
|
Перегорел предохранитель лампы освещения салона (10А)
|
Проверьте на короткое замыкание и замените предохранитель
|
|
|
Неисправен переключатель лампы карты
|
Проверьте переключатель
|
|
|
Неисправность проводки или заземления
|
Ремонт при необходимости
|
|
|
Лампа багажника не горит
|
Лампочка перегорела
|
Замените лампочку
|
|
Перегорел предохранитель лампы освещения салона (10А)
|
Проверьте на короткое замыкание и замените предохранитель
|
|
|
Неисправность проводки или заземления
|
Ремонт при необходимости
|
Процедуры ремонта ламп багажника
Удаление
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Снимите фонарь освещения багажного отделения (В), поддев отверстие (А) плоской отверткой.
3.
Снять лампочку освещения багажного отделения в салоне...
