Kia Forte: Выключатель обогрева сидений/блок вентиляции сидений

Киа Kia Forte 2019-2023 (БД) Руководство по ремонту / Электрическая система кузова / Выключатель обогрева сиденья / Сиденье с вентиляцией

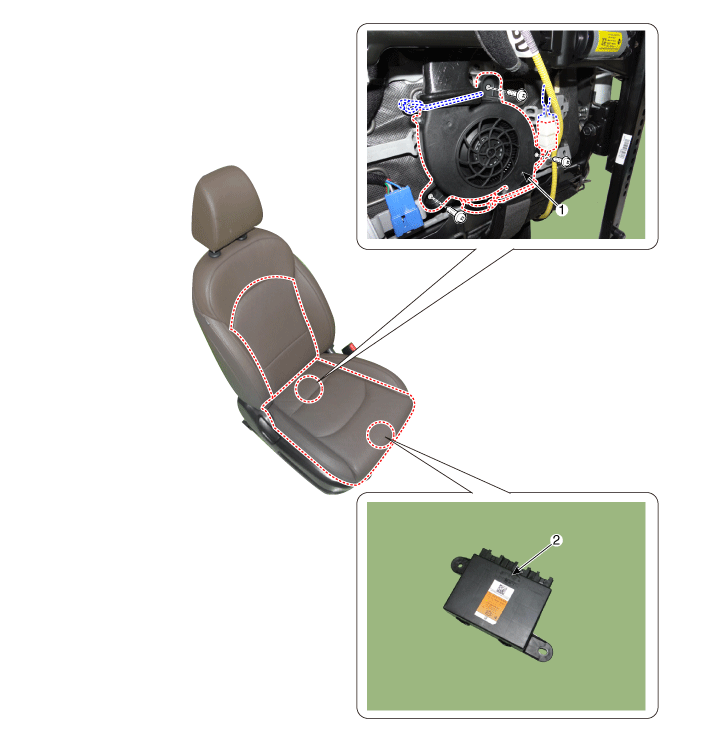

Компоненты и расположение компонентов

Компоненты

1. Вентилятор

2. Сиденье с вентиляцией (пассажирское только сиденье)

Принципиальные диаграммы

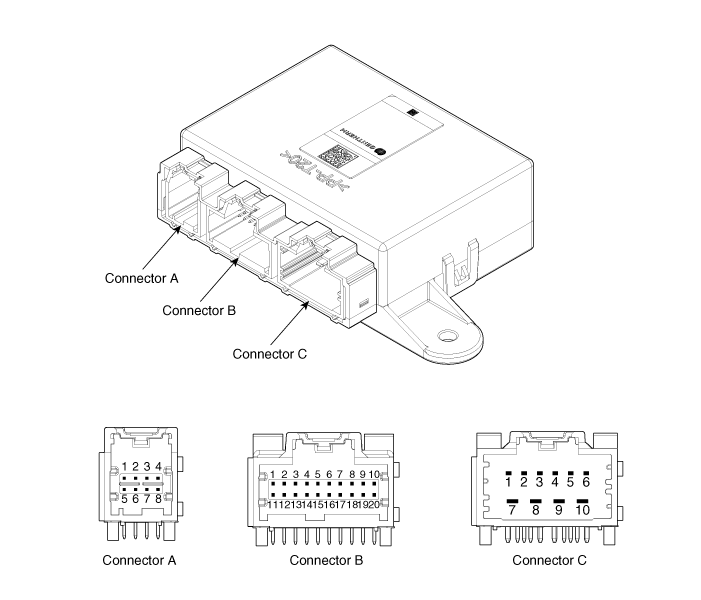

Разъем и функция терминала

Нет.	Соединитель А	Соединитель Б	Соединитель С
1	Переключатель вентиляции левого сиденья	НТК (-)	Мощность обогрева подушки левого сиденья
2	Выключатель вентиляции правого сиденья	Индикатор обогревателя правого сиденья (высокий)	Мощность обогрева спинки левого сиденья
3	Индикатор вентиляции правого сиденья (высокий)	Индикатор подогрева левого сиденья (Низкий)	Мощность нагревателя подушки правого сиденья
4	Индикатор вентиляции левого сиденья (Низкий)	Выключатель подогрева правого сиденья	Мощность обогрева спинки правого сиденья
5	Скорость вентилятора правого сиденья	Индикатор подогрева правого сиденья (Низкий)	Мощность вентилятора левого сиденья
6	Скорость вентилятора левого сиденья	Индикатор подогрева правого сиденья (средний)	Мощность вентилятора правого сиденья
7	Индикатор вентиляции левого сиденья (средний)	-	Батарея (+)
8	Индикатор вентиляции левого сиденья (высокий)	Освещение (-)	Масса обогревателя левого сиденья
9		фиксатор	Земля
10		Блок вентиляции/обогрева_IGN 1	Масса обогревателя правого сиденья
11		-
12		Индикатор подогрева левого сиденья (средний)
13		Индикатор обогрева левого сиденья (высокий)
14		Выключатель обогрева левого сиденья
15		Индикатор вентиляции правого сиденья (Низкий)
16		Индикатор вентиляции правого сиденья (средний)
17		-
18		Правое сиденье NTC (+)
19		Левое сиденье NTC (+)
20		Блок вентиляции/обогрева_IGN 2

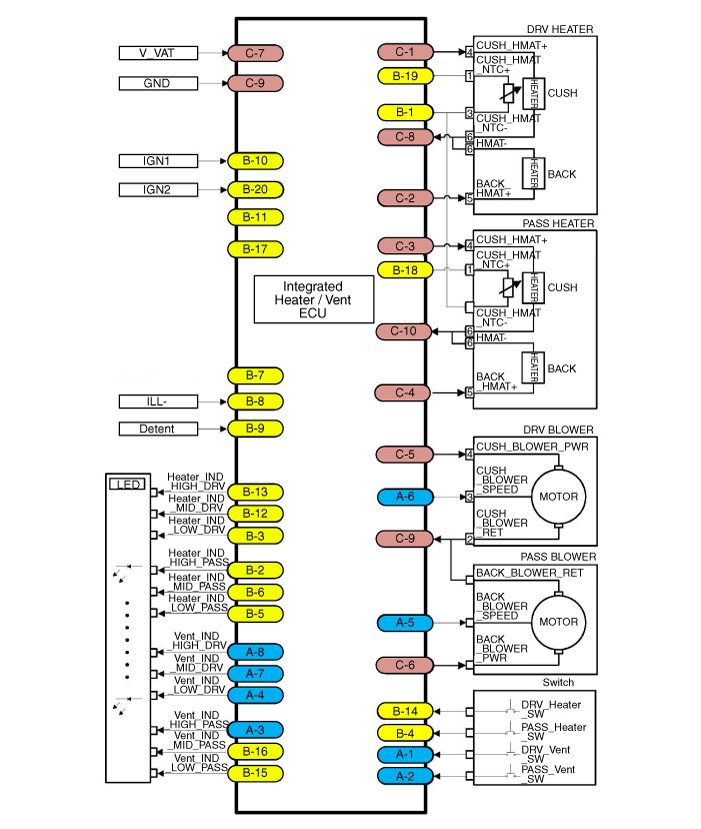

Принципиальная электрическая схема

Процедуры ремонта

осмотр

Вентилируемое сиденье состоит из трех блоков: вентилируемого блока сиденья для управления, переключатель для входа и вентилятор для выхода.

1.	Вы можете войти в режим диагностики, включив кнопку подогрева сиденья.

2.	Вы можете войти в режим диагностики, обратившись к следующему описанию.

Нажмите переключатель нагревательной проволоки, как показано ниже.

(1)	Нажмите и удерживайте переключатель нагревательной проволоки не менее 3 секунд.

(2)	Отпустите переключатель на 3 секунды или меньше, затем нажмите и удерживайте его. снова на 1,5 - 3 секунды.

(3)	Отпустите переключатель на 3 секунды или меньше, затем нажмите и удерживайте его. снова в течение 3 секунд или более.

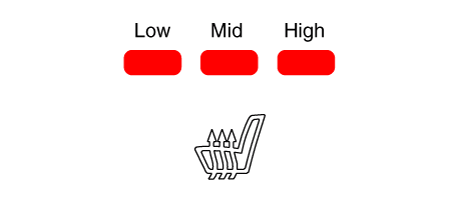

После входа в режим диагностики проверьте состояние светодиода, чтобы определить Ошибка.

[Обогреватель]

Индикатор отказа	Элементы отказа	Сведения об отказе
Низкий: мигание Середина: мигание Высокий : ВКЛ.	Обнаружение низкого напряжения	- IGN 1 Power 8,5 В или ниже
Низкий: мигание Середина: мигание Высокий : ВКЛ.	Обнаружение перенапряжения	- IGN 1 Power 16,5 В или выше
Низкий : ВЫКЛ. Середина: мигание Высокий : ВКЛ.	Предохранитель (короткий)	- Отключение предохранителя IGN2
Низкий : ВЫКЛ. Середина : ВКЛ. Высокий: мигание	NTC/НАГРЕВАТЕЛЬНЫЙ МАТ (разъединитель)	- Отказ элемента NTC - Отключение подушки/заднего нагревательного мата - Отключение проводки NTC (+) - NTC (-) отключение проводки - Обрыв проводки отопителя (+) - Обрыв проводки отопителя (-)
Низкий: мигание Середина : ВКЛ. Высокий : ВЫКЛ.	NTC/НАГРЕВАТЕЛЬНЫЙ КОВРИК (короткий)	- Короткое замыкание между клеммой разъема контроллера и нагревателем - Короткое замыкание в проводке NTC (+) системы отопителя - Короткое замыкание в проводке NTC (-) системы отопителя - Короткое замыкание в проводке отопителя системы отопителя (+) - Короткое замыкание в проводке отопителя системы отопителя (-)
Низкий: мигание Середина : ВКЛ. Высокий: мигание	Целевая температура не достигнута	- Целевая температура не достигается в течение 40 минут

[Вентиляционная установка]

Индикатор отказа	Элементы отказа	Сведения об отказе
Низкий : ВКЛ. Середина: мигание Высокий : ВКЛ.	Короткое замыкание линии питания вентилятора вентиляции	- Короткое замыкание линии питания/массы вентилятора вентиляции - Короткое замыкание линии питания вентилятора / В (+)
Низкий : ВКЛ. Середина: ВЫКЛ. Высокий: мигание	Отключение питания вентилятора Отключение сигнала скорости вентилятора вентиляции	- Отключение питания вентилятора вентиляции - Отключение вентиляции (GND) - Отключение сигнала скорости вентилятора вентиляции
Низкий: мигание Середина: мигание Высокий : ВЫКЛ.	Короткое замыкание сигнала скорости вентилятора вентиляции	- Короткое замыкание линии сигнала скорости вентилятора вентиляции/питания - Короткое замыкание сигнала скорости вентилятора вентиляции / GND - Короткое замыкание сигнала скорости вентилятора вентиляции / оборотов вентилятора сигнал
Низкий : ВЫКЛ. Середина: мигание Высокий: мигание	Отключение или отсутствие разъема сигнала оборотов вентилятора вентиляции	- Отключение или отсутствие разъема сигнала оборотов вентилятора вентиляции
Низкий: мигание Середина: ВЫКЛ. Высокий: мигание	Короткое замыкание сигнала оборотов вентилятора вентиляции	- Короткое замыкание линии сигнала оборотов вентилятора / питания - Короткое замыкание сигнала оборотов вентилятора вентиляции / GND

5.	Вы можете проверить неисправность, проверив мигание светодиода.

6.	Данные о неисправности записываются в память блоком сиденья с вентиляцией.

7.	Нажмите выключатель обогревателя сиденья со стороны пассажира и удерживайте не менее 5 секунд. и светодиод начнет мигать четыре раза и данные о сбое в памяти будет удален.

8.	Выключение зажигания приведет к завершению режима диагностики обогревателя сиденья.

9.	Вы можете проверить, правильно ли работает система обогрева сидений, повернув ЗАЖИГАНИЕ ВКЛЮЧЕНО. Если вы хотите проверить код ошибки, вы можете обратиться к процедуре из 2 выше.

Удаление

Сиденье с вентиляцией

1.	Снимите блок отопителя. (См. раздел «Электрооборудование сиденья» — «Узел ненавистника сиденья»)

Вентиляция сиденья

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите сиденье водителя/пассажира в сборе. (См. Кузов — «Переднее сиденье в сборе»)

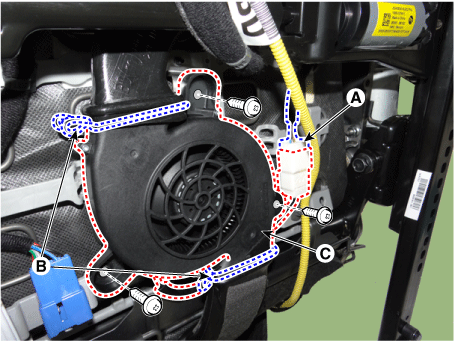

3.	Снимите вентилятор (C), ослабив винты и зажимы (B) после отсоединения. разъем (А).

Монтаж

1.	Установите в порядке, обратном снятию.
