Kia Forte: Электрическая система кузова / Выключатель обогрева сидений
Компоненты и расположение компонентов
| Расположение компонентов |

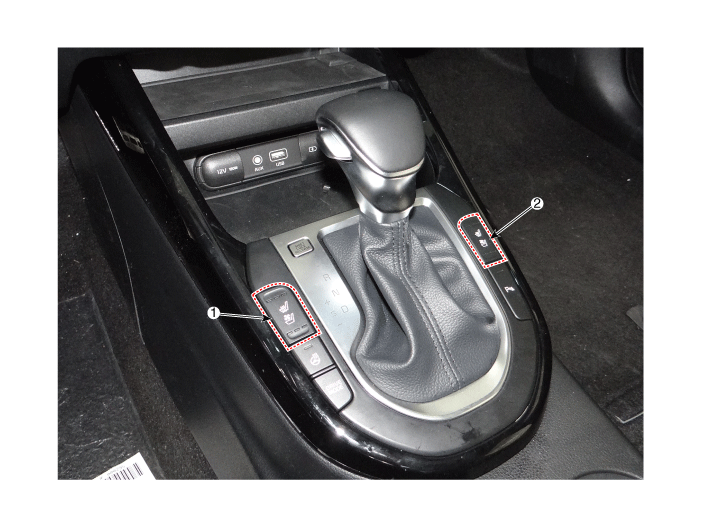

Сиденье водителя/пассажира
|
1. Выключатель обогрева сиденья водителя
|
2. Выключатель обогрева пассажирского сиденья
|

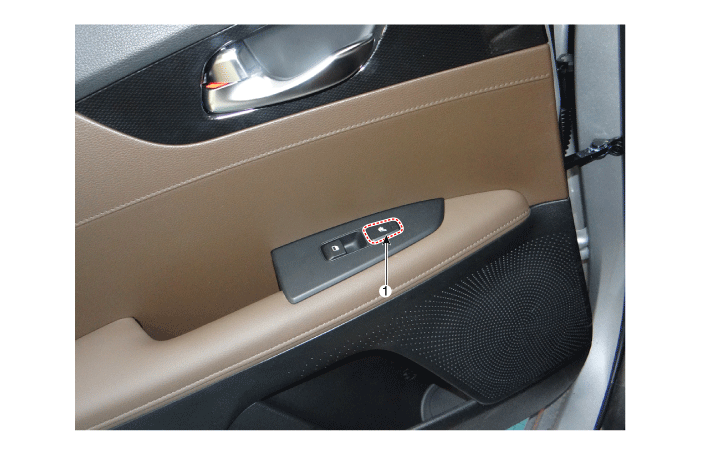

Заднее сидение
|
1. Выключатель обогревателя заднего сиденья.
|
Описание и работа
| Описание |
Технология интеллектуального управления обогревателем сиденья
| • |
Чтобы предотвратить низкотемпературный ожог, температура обогревателя сиденья автоматически снижаться через определенный промежуток времени. (Условие горения при низкой температуре: более 30 минут при 50°C) |

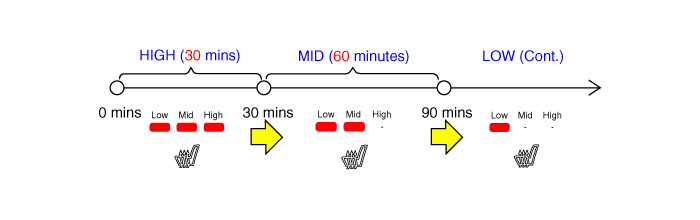

Работа интеллектуального управления обогревателем сиденья
[Место 1-го ряда]
| • |
Через 30 минут переключите на «СРЕДНИЙ» в «ВЫСОКИЙ», затем на «НИЗКИЙ» через 60 минут. в "МИД" |
| • |
Измените на «LOW» через 60 минут в «MID». |
[место 2-го ряда]
| • |
Через 30 минут переключите на «СРЕДНИЙ» в «ВЫСОКИЙ», затем на «НИЗКИЙ» через 60 минут. в "МИД" |
| • |
Измените на «LOW» через 60 минут в «MID». |
|
Принципиальные диаграммы

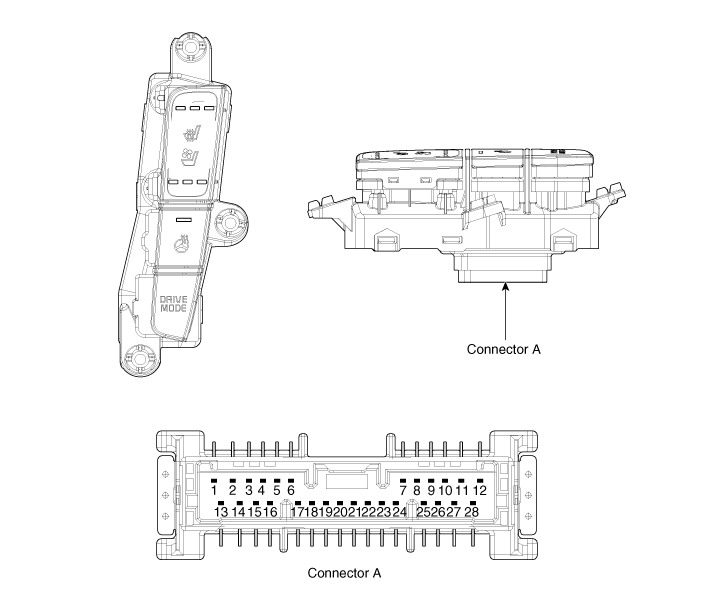

| Разъем и функция терминала |
[Переключатель обогревателя со стороны водителя]
|
Нет.
|
Соединитель А
|
|
1
|
-
|
|
2
|
-
|
|
3
|
Сигнал переключателя вентиляции
|
|
4
|
Индикатор вентиляции (высокий)
|
|
5
|
Индикатор вентиляции (средний)
|
|
6
|
Индикатор вентиляции (низкий)
|
|
7
|
Переключатель режимов движения
|
|
8
|
-
|
|
9
|
-
|
|
10
|
-
|
|
11
|
-
|
|
12
|
Земля
|
|
13
|
Освещение (+)
|
|
14
|
-
|
|
15
|
Сигнал включения нагревателя
|
|
16
|
Индикатор обогревателя (высокий)
|
|
17
|
Индикатор обогревателя (средний)
|
|
18
|
Индикатор нагревателя (низкий)
|
|
19
|
Переключатель обогрева рулевого колеса
|
|
20
|
Индикатор обогрева руля
|
|
21
|
-
|
|
22
|
-
|
|
23
|
-
|
|
24
|
Освещение (-)
|

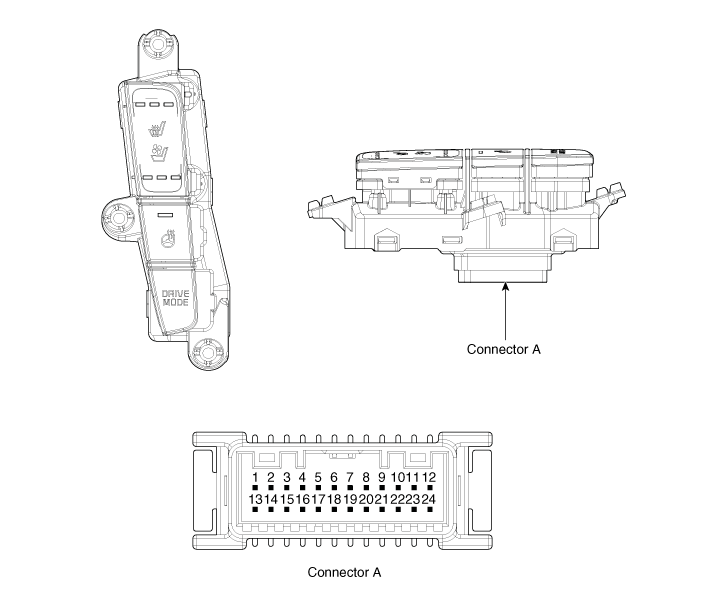

[Выключатель обогревателя со стороны пассажира]
|
Нет.
|
Соединитель А
|
|
1
|
-
|
|
2
|
-
|
|
3
|
Сигнал переключателя вентиляции
|
|
4
|
Индикатор вентиляции (высокий)
|
|
5
|
Индикатор вентиляции (средний)
|
|
6
|
Индикатор вентиляции (низкий)
|
|
7
|
сигнал PDW
|
|
8
|
Индикатор PDW
|
|
9
|
Приборный щиток
|
|
10
|
-
|
|
11
|
-
|
|
12
|
Земля
|
|
13
|
Освещение (+)
|
|
14
|
-
|
|
15
|
Сигнал включения нагревателя
|
|
16
|
Индикатор обогревателя (высокий)
|
|
17
|
Индикатор обогревателя (средний)
|
|
18
|
Индикатор нагревателя (низкий)
|
|
19
|
-
|
|
20
|
-
|
|
21
|
-
|
|
22
|
-
|
|
23
|
-
|
|
24
|
Освещение (-)
|
| Принципиальная электрическая схема |

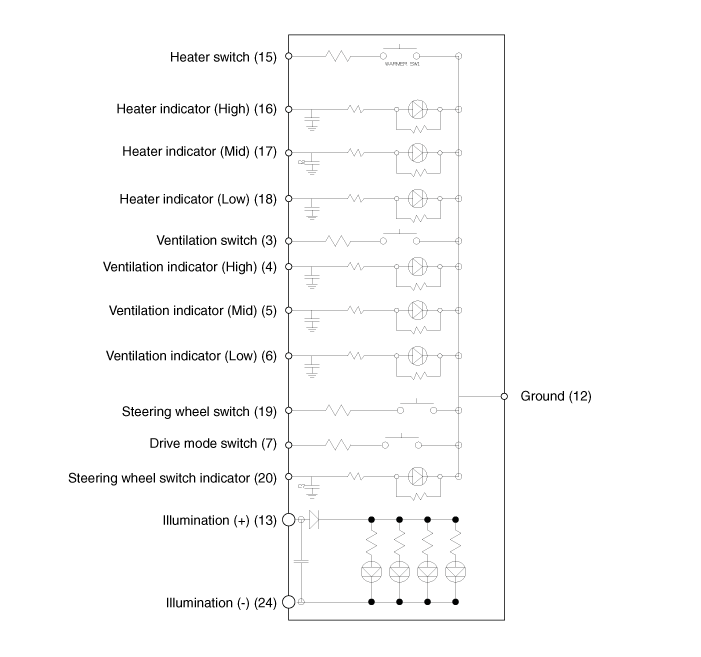

[Переключатель обогрева сиденья водителя]

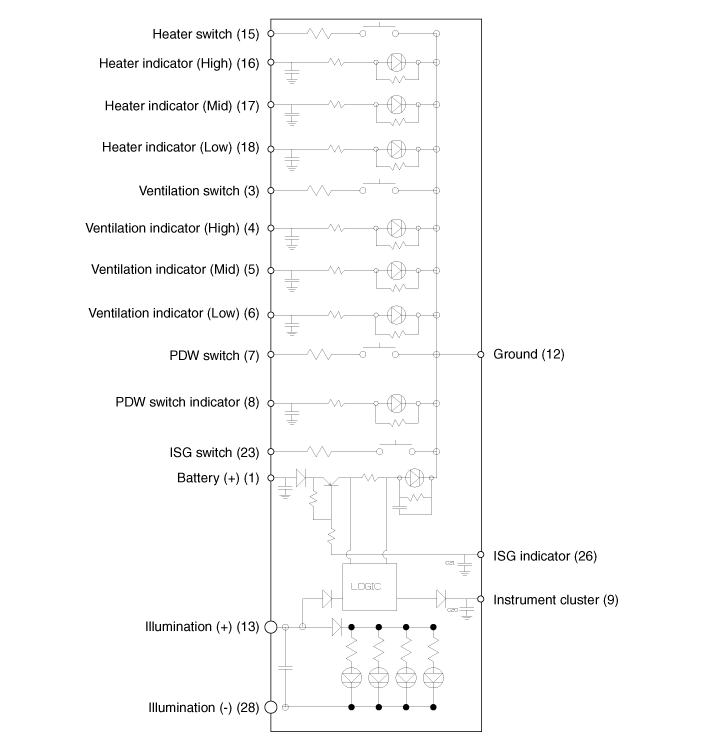

[Переключатель обогрева пассажирского сиденья]
Процедуры ремонта
| Удаление |
Выключатель обогрева сиденья водителя/пассажира
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи. |
| 2. |
Снимите верхнюю крышку передней консоли. (См. Кузов — «Узел напольной консоли») |
| 3. |

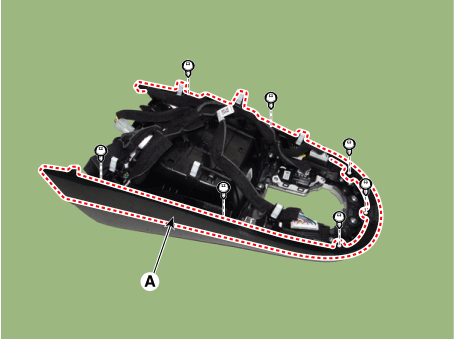

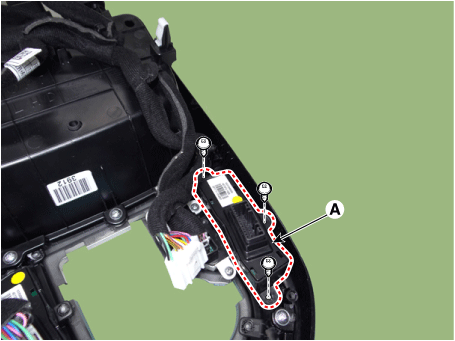

Снимите отделку верхней крышки консоли (A) после ослабления винтов.
|
| 4. |

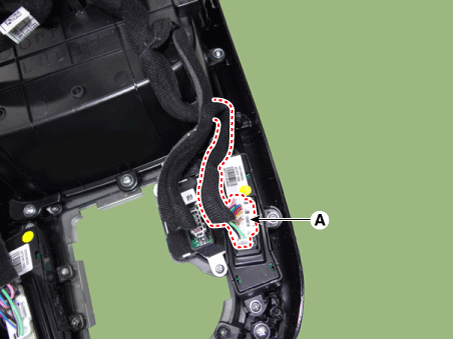

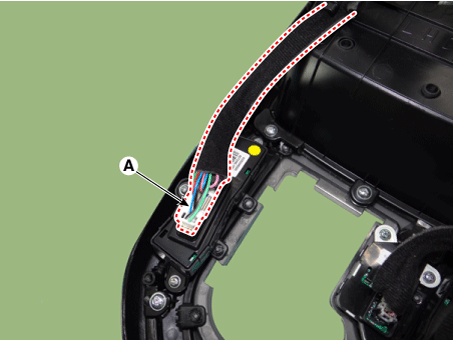

Отсоедините разъем выключателя отопителя (А). [Сторона водителя]
[Со стороны пассажира]
|

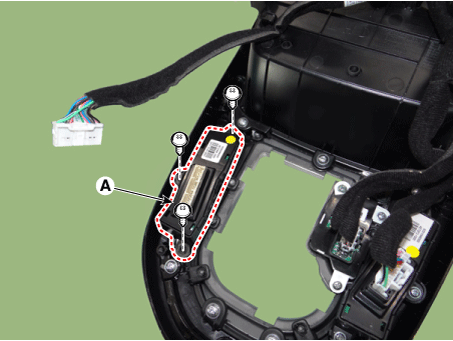

| 5. |
Снимите переключатель нагревателя (А), предварительно ослабив винты. [Сторона водителя]
[Со стороны пассажира]
|
Выключатель обогревателя заднего сиденья
| 1. |
Снимите переключатель заднего стеклоподъемника. (См. Стеклоподъемник — «Переключатель стеклоподъемника») |
| Монтаж |
| 1. |
Установите в порядке, обратном снятию. |
