Компоненты и расположение компонентов

Компоненты

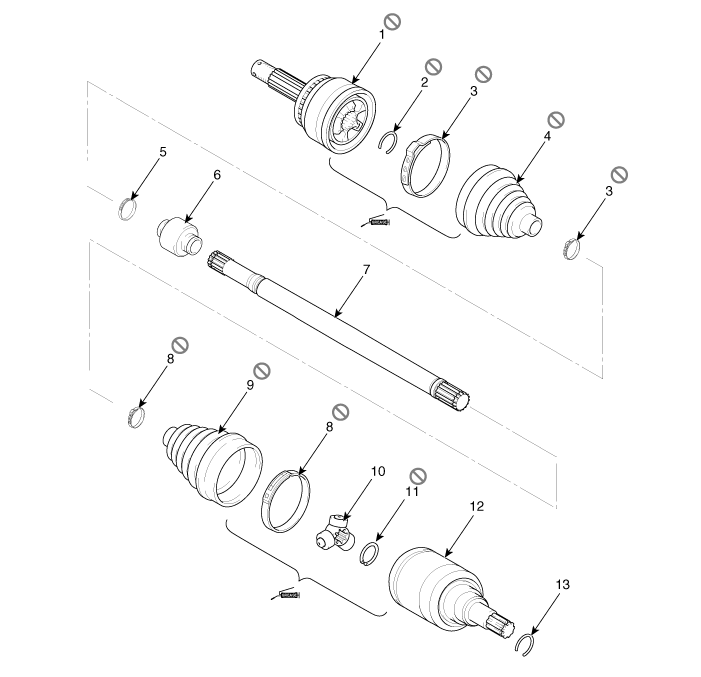

[Правый]

1. Сборка БЖ
2. Клип
3. Ремешок для обуви BJ
4. Сапоги для минета		 5. Лента динамического демпфера
6. Динамический демпфер
7. Вал
8. Ремешок для ботинок TJ		 9. Ботинок TJ
10. Паук в сборе
11. Стопорное кольцо
12. Корпус ТЖ		 13. Стопорное кольцо

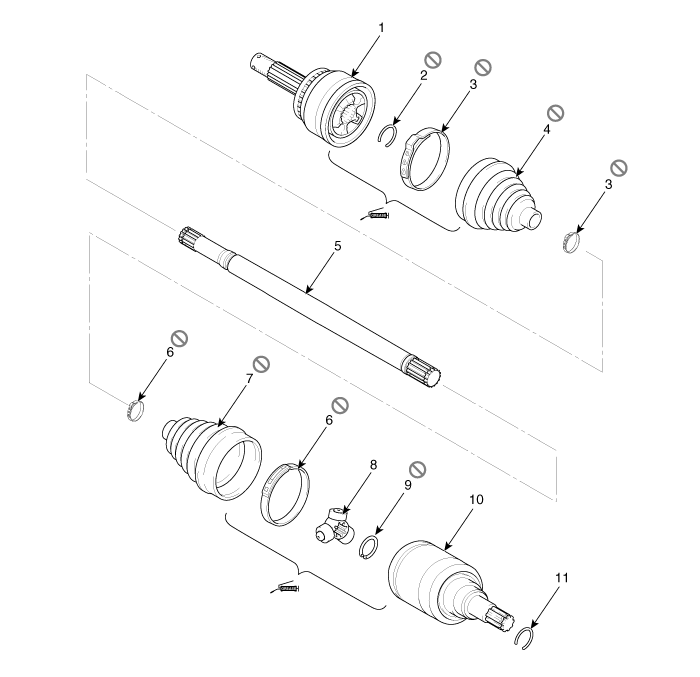

[левый]

1. Сборка БЖ
2. Стопорное кольцо BJ
3. Ремешок для обуви BJ
4. Сапоги для минета		 5. Вал
6. Ремешок для ботинок TJ
7. Ботинок TJ
8. Паук в сборе		 9. Привязка кольцо
10. Дело Т.Дж.
11. Стопорное кольцо

Процедуры ремонта

Разборка

  1. Снимите передний приводной вал.

    (См. узел приводного вала — «Передний приводной вал»)

  2. Снимите TJ-соединение в сборе.

    (См. приводной вал в сборе — «TJ соединение»)

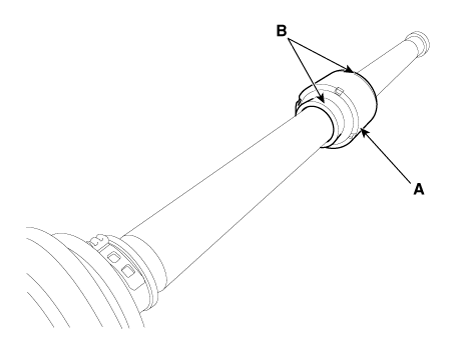

  3. Снимите обе стороны ленты (B) динамического демпфера (A).

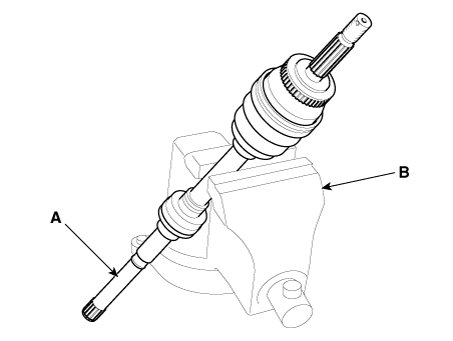

  4. Закрепите приводной вал (А) тисками (В), как показано на рисунке.

  5. Нанесите мыльный порошок на вал, чтобы предотвратить повреждение между валом шлиц и динамический демпфер, когда динамический демпфер удален.

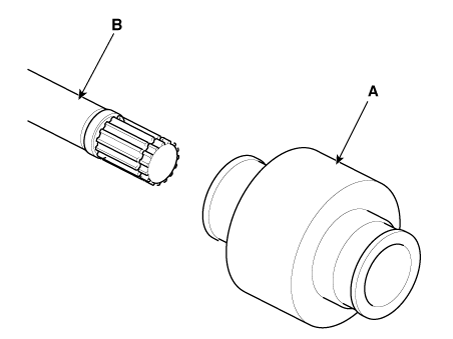

  6. Осторожно отделите динамический демпфер (А) от вала (В).

Сборка

  1. Нанесите мыльный порошок на вал, чтобы предотвратить повреждение между валом сплайн и динамический демпфер.

  2. Установите динамический демпфер.

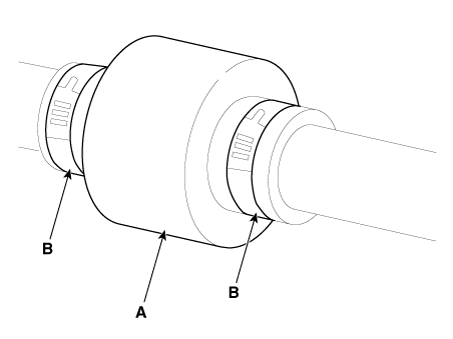

  3. Установите ленту динамического демпфера (A).

  4. С помощью SST (09495-3K000) закрепите хомуты чехлов TJ (B).

    Зазор (A): 2,0 мм (0,0787 дюйма) или менее

  5. Установите TJ-соединение в сборе.

    (См. приводной вал в сборе — «TJ шарнир»)

  6. Установите передний карданный вал.

    (См. узел приводного вала — «Передний приводной вал»)

  7. Проверьте переднее выравнивание.

    (См. Система подвески — «Выравнивание переднего колеса»)
