Kia Forte: Карданный вал в сборе / BJ Boot

Киа Kia Forte 2019-2023 (БД) Руководство по ремонту / Карданный вал и ось / Сборка карданного вала / Ботинок для минета

Компоненты и расположение компонентов

Компоненты

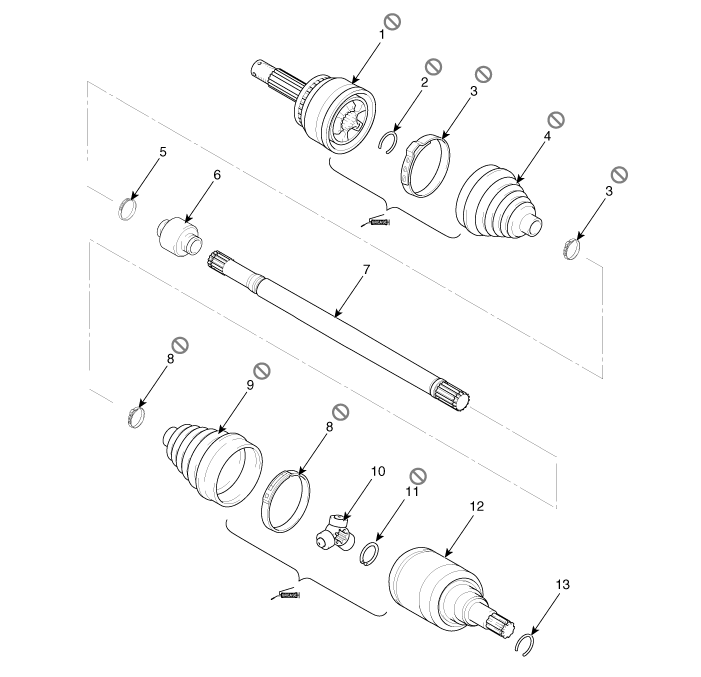

[Правый]

1. Сборка БЖ
2. Клип
3. Ремешок для обуви BJ
4. Сапоги для минета

5. Лента динамического демпфера
6. Динамический демпфер
7. Вал
8. Ремешок для ботинок TJ

9. Ботинок TJ
10. Паук в сборе
11. Стопорное кольцо
12. Корпус ТЖ

13. Стопорное кольцо

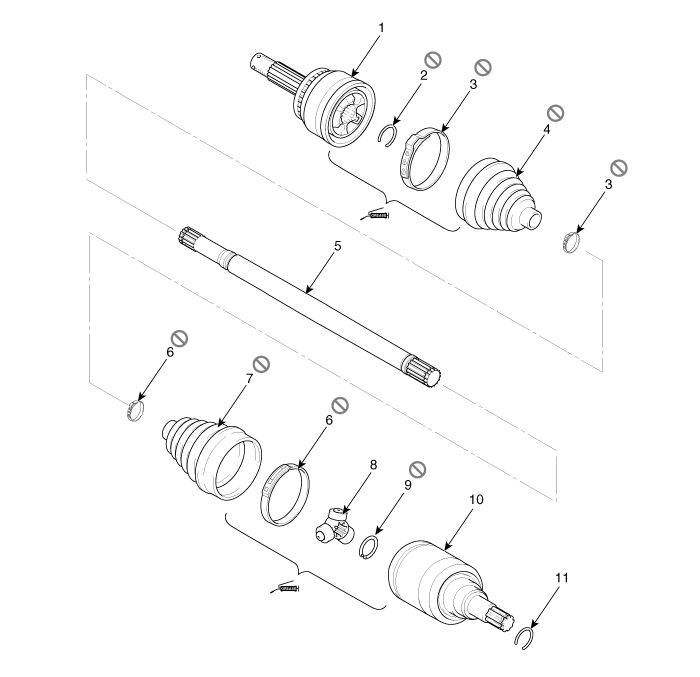

[левый]

1. Сборка БЖ
2. Стопорное кольцо BJ
3. Ремешок для обуви BJ
4. Сапоги для минета

5. Вал
6. Ремешок для ботинок TJ
7. Ботинок TJ
8. Паук в сборе

9. Привязка кольцо
10. Дело Т.Дж.
11. Стопорное кольцо

Процедуры ремонта

Замена

1.	Снимите передний приводной вал. (См. узел приводного вала — «Передний приводной вал»)

2.	Снимите TJ-соединение в сборе. (См. приводной вал в сборе — «TJ шарнир»)

3.	Снимите динамический демпфер. (См. узел приводного вала — «Динамический демпфер»)

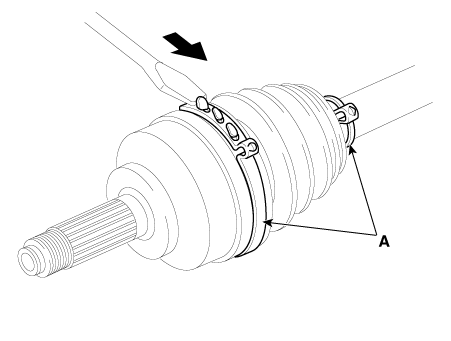

4.	Используя плоскогубцы или отвертку с плоским наконечником (-), снимите хомуты BJ. (А).

5.	Снимите ботинок BJ.

Установите в порядке, обратном снятию.

•	Не разбирайте узел BJ.

•	На шарнир карданного вала необходимо нанести специальную смазку. Не заменяйте смазку другим типом.

•	Башмак следует заменить на новый.
