Передняя стойка в сборе

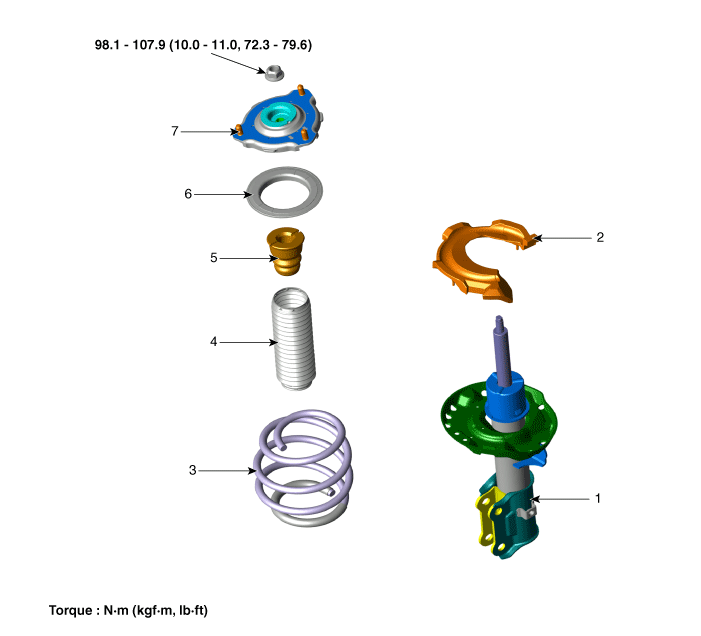

Компоненты и расположение компонентов

Компоненты

Процедуры ремонта

Снятие и установка

1. 1

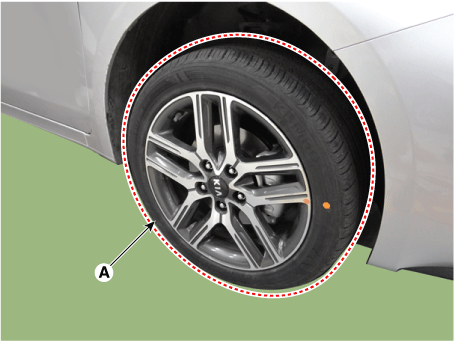

   Снимите переднее колесо и шину (А).

   Момент затяжки: 107,9–128 Н·м



2. 2

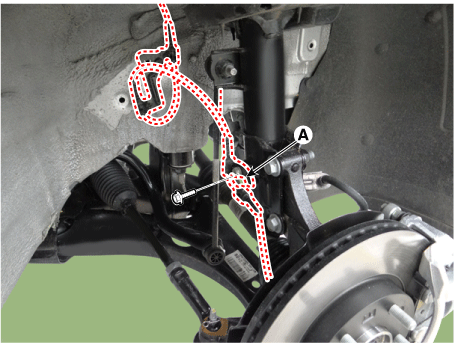

   Отсоедините кронштейн тормозного шланга (А).

   Момент затяжки: 8,8–13,7 Н·м



3. 3

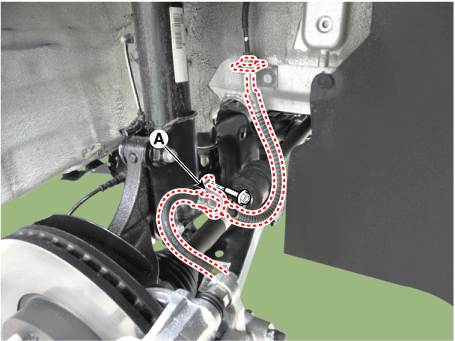

   Отсоедините кронштейн датчика скорости вращения колеса (А).

   Момент затяжки: 8,8–13,7 Н·м



4. 4

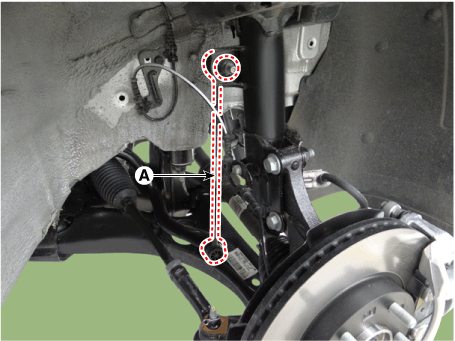

   Ослабьте гайку и отсоедините тягу стабилизатора поперечной устойчивости (А).

   Момент затяжки: 98,1–118 Н·м



5. 5

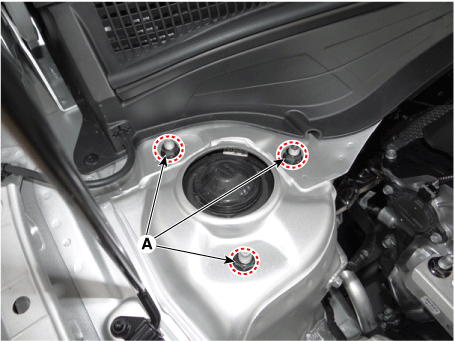

   Ослабьте верхние гайки крепления передней стойки (А).

   Момент затяжки: 53,9–74 Н·м



6. 6

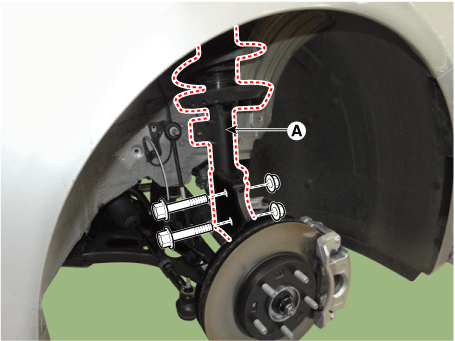

   Ослабьте болты и гайки и снимите переднюю стойку в сборе (А).

   Момент затяжки: 156,9–176 Н·м



7. 7

   Установите в порядке, обратном снятию.

Разборка и сборка

1. 1

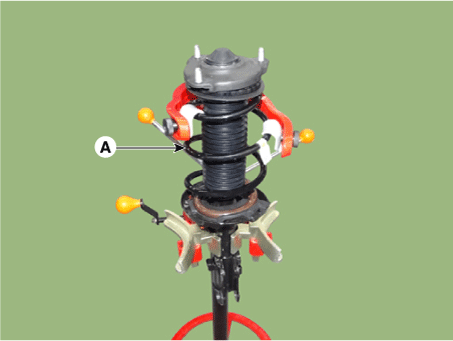

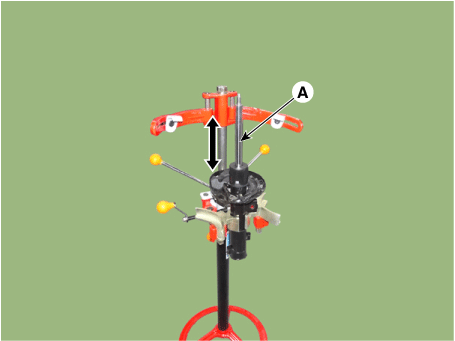

   Используя приспособление для сжатия пружин стоек, сожмите винтовую пружину (А).



2. 2

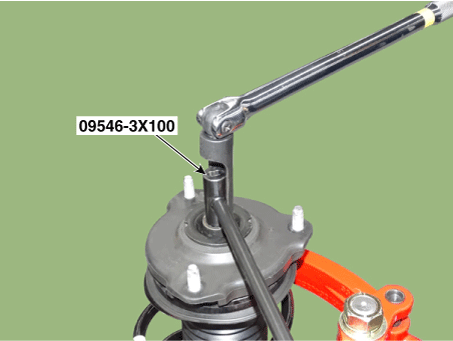

   Используя SST (09546-3X100), ослабьте самоконтрящуюся гайку.

   Момент затяжки: 98,1–108 Н·м



3. 3

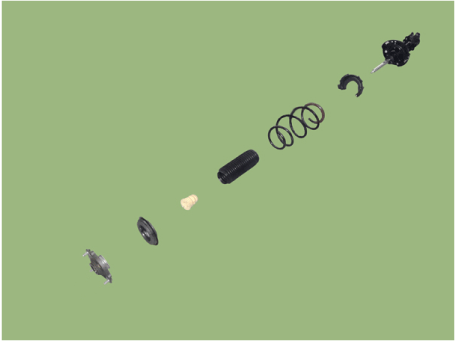

   Снимите изолятор, верхнюю накладку, стопор бампера, пыльник, винтовую пружину. и нижнюю подушку из стойки в сборе.



4. 4

   Сборка обратна разборке.

осмотр

1. 1

   Проверьте подшипник стойки на предмет износа и повреждений.

2. 2

   Проверьте верхнюю и нижнюю подушку пружины на наличие повреждений и износа.

3. 3

   Сожмите и выдвиньте шток поршня (А) и убедитесь в отсутствии аномальных сопротивление или необычный звук во время работы.



Утилизация

1. 1

   Полностью выдвиньте шток поршня.

2. 2

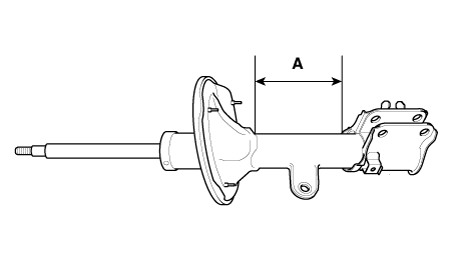

   Просверлите отверстие в секции (А) для удаления газа из баллона.
