Kia Forte: Система AVN / Головное устройство AVN
Компоненты и расположение компонентов

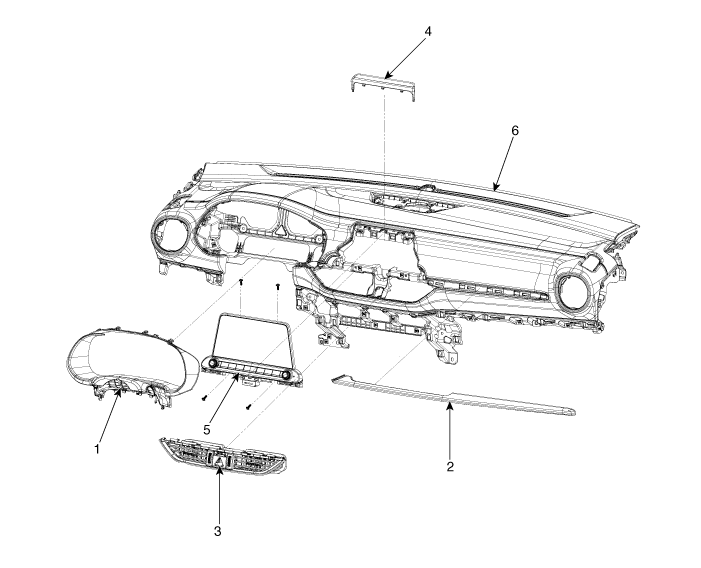

| Компоненты |
|
1. Приборная панель кластера
2. Украшение центра аварийной площадки 3. Центральный вентиляционный канал в сборе |
4. Верхняя панель АВН
5. Головное устройство АВН 6. Краш-пад |
Принципиальные диаграммы

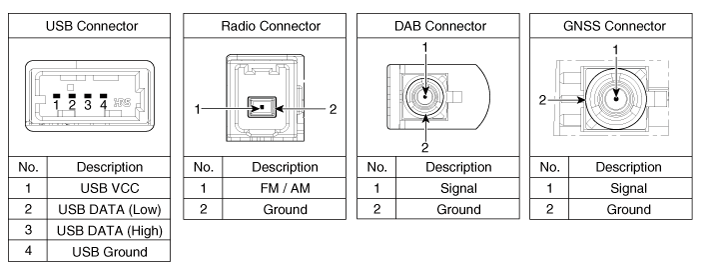

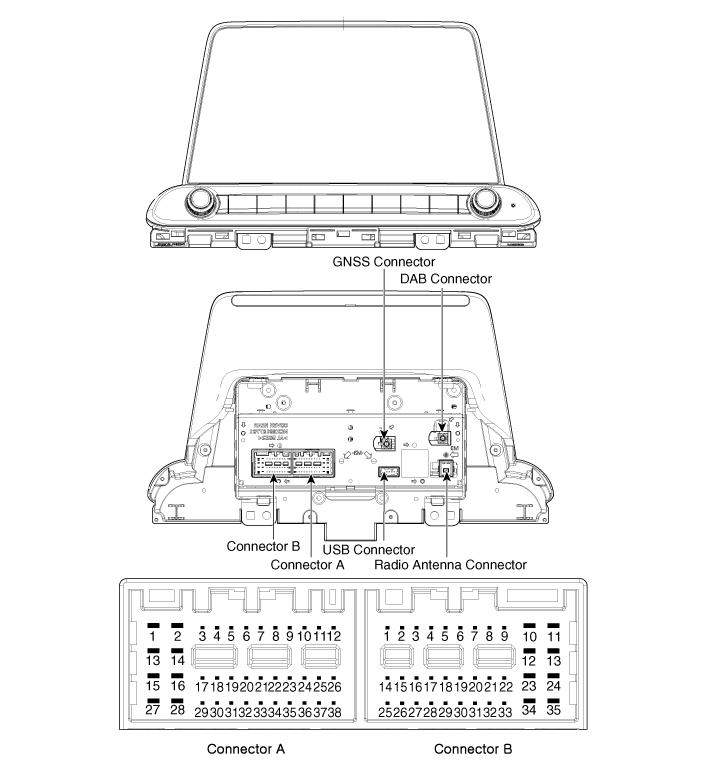

| Разъем и функция терминала |
|
Нет.
|
Соединитель А
|
Соединитель Б
|
|
|
Внешний усилитель
|
Внутренний усилитель
|
||
|
1
|
-
|
Левый динамик в задней двери (+)
|
-
|
|
2
|
-
|
Левый динамик задней двери (-)
|
МИК (+)
|
|
3
|
Усилитель голосовой навигации (+)
|
-
|
-
|
|
4
|
Усилитель_SPDIF (высокий)
|
-
|
-
|
|
5
|
-
|
Мощность антенны
|
|
|
6
|
Камера RVM: мощность
|
Освещение (+)
|
|
|
7
|
Камера RVM: видео
|
Мультимедиа-CAN (высокий)
|
|
|
8
|
-
|
-
|
|
|
9
|
-
|
-
|
|
|
10
|
AUX Audio right_input
|
Батарея (+)
|
|
|
11
|
AUX_обнаружение
|
Батарея (+)
|
|
|
12
|
Пульт дистанционного управления на руле
|
Земля
|
|
|
13
|
-
|
Левый динамик в передней двери (+)
|
Земля
|
|
14
|
-
|
Левый динамик передней двери (-)
|
-
|
|
15
|
-
|
Правый динамик передней двери (-)
|
МИК (-)
|
|
16
|
-
|
Правый динамик в передней двери (+)
|
-
|
|
17
|
Усилитель голосовой навигации (-)
|
-
|
-
|
|
18
|
Усилитель SPDIF (Низкий)
|
-
|
-
|
|
19
|
Усилитель SPDIF (земля)
|
-
|
Освещение (-)
|
|
20
|
Камера RVM: заземление
|
Мультимедиа-CAN (низкий)
|
|
|
21
|
Камера RVM: видео земля
|
-
|
|
|
22
|
-
|
АКК
|
|
|
23
|
-
|
-
|
|
|
24
|
AUX аудио левый_вход
|
-
|
|
|
25
|
AUX Аудио заземление
|
Обеспечить регресс
|
|
|
26
|
Пульт дистанционного управления на руле (земля)
|
-
|
|
|
27
|
-
|
Правый динамик задней двери (-)
|
-
|
|
28
|
-
|
Правый динамик в задней двери (+)
|
-
|
|
29
|
-
|
-
|
|
|
30
|
-
|
-
|
|
|
31
|
-
|
-
|
|
|
32
|
-
|
-
|
|
|
33
|
Камера RVM: заземление экрана
|
IGN1
|
|
|
34
|
-
|
-
|
|
|
35
|
-
|
-
|
|
|
36
|
-
|
|
|
|
37
|
-
|
|
|
|
38
|
Скорость автомобиля
|
|
|
Процедуры ремонта
| Удаление |
Будьте осторожны, чтобы не поцарапать аварийную подушку и связанные с ней детали. |
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи. |
| 2. |
Снимите лицевую панель кластера. (См. Кузов — «Приборная панель») |
| 3. |

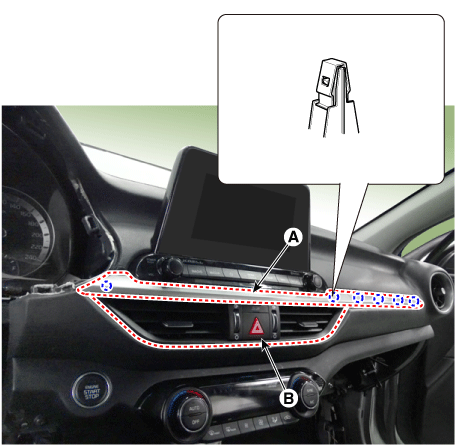

Снимите центральный вентиляционный канал в сборе (B) после снятия защитного кожуха. украшение подушечки (A).
|
| 4. |

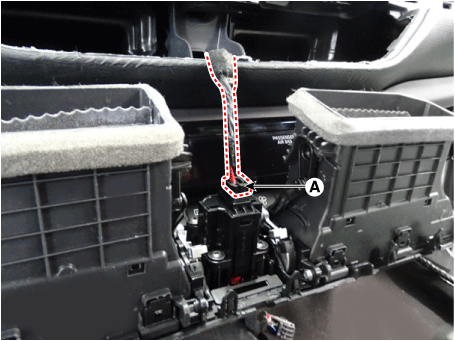

Отсоедините разъем узла центрального воздуховода (А).
|
| 5. |

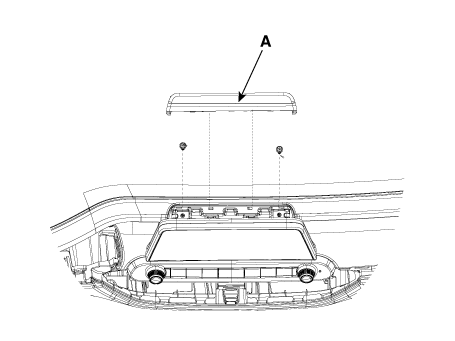

Ослабьте винты после снятия верхней панели AVN (A).
|
| 6. |

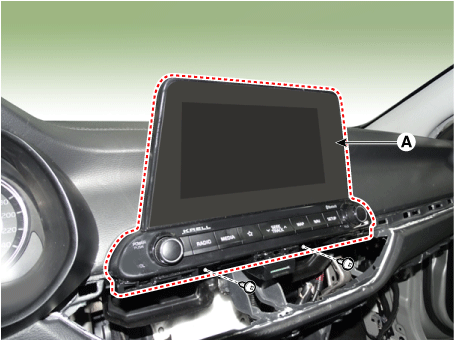

Снимите головное устройство AVN (A) после ослабления винтов.
|
| 7. |

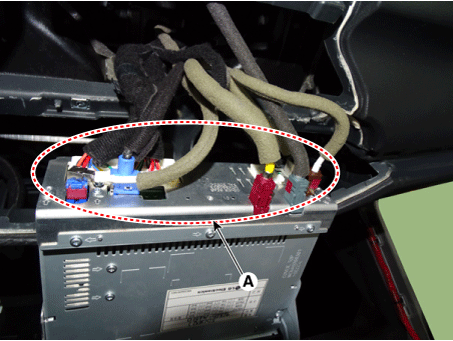

Отсоедините разъемы (А) от головного устройства AVN.
|
| Монтаж |
| 1. |
Установите в порядке, обратном снятию. |
Система АВН
Компоненты и расположение компонентов
Расположение компонента
[4ДР]
1. Головное устройство АВН
2. Передний высокочастотный динамик
3. Стеклянный антенный усилитель
4. Говори у входной двери...
Оратор
Компоненты и расположение компонентов
Расположение компонентов
[4ДР]
1. Передний высокочастотный динамик
2. Динамик в передней двери
3. Динамик в задней двери
4. Crash pad ce ...
