Kia Optima Hybrid: система автоматической коробки передач / компоненты автоматической коробки передач и расположение компонентов

Kia Optima Hybrid (TF HEV) 2016-2020 Руководство по техническому обслуживанию / Автоматическая трансмиссия / Автоматическая трансмиссия / Компоненты автоматической коробки передач и расположение компонентов

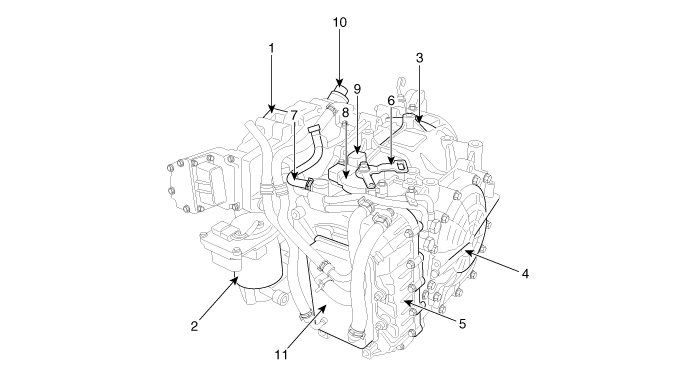

Компоненты

1. Двигатель в сборе
2. Электрический масляный насос (ЭОП)
3. Картер автоматической коробки передач
4. Задняя крышка
5. Крышка корпуса клапана

6. Рычаг ручного управления
7. Шланг сапуна
8. Переключатель блокировки
9. Разъем электромагнитного клапана
10. Датчик резольвера
11. Подогреватель ATF

Описание и работа автоматической коробки передач

Описание Роль автоматической коробки передач И муфта двигателя, и двигатель установлены внутри автоматической коробки передач в сборе. Сцепление двигателя используется для связи двигателя с коробкой передач. Мотор ...

Процедуры ремонта автоматической коробки передач

Снятие • Перед выполнением любых работ, связанных с высоковольтной системой, обязательно прочтите и соблюдайте «Общую информацию по технике безопасности и предостережения». Несоблюдение правил техники безопасности...
