Kia Optima Hybrid: Система автоматической коробки передач / Процедуры ремонта автоматической коробки передач

Kia Optima Hybrid (TF HEV) 2016-2020 Руководство по техническому обслуживанию / Автоматическая трансмиссия / Автоматическая трансмиссия / Процедуры ремонта автоматической коробки передач

Удаление
•
Обязательно прочтите и соблюдайте «Общую информацию по технике безопасности». и осторожность» перед выполнением любых работ, связанных с высоким напряжением. система. Несоблюдение инструкций по технике безопасности может привести к серьезным электрические травмы.
•
Обязательно отключите цепь высокого напряжения в соответствии с «Процедуры отключения высокого напряжения» перед выполнением любых работ, связанных с с системой высокого напряжения, чтобы избежать серьезных поражений электрическим током.
1.
Отключите цепь высокого напряжения.
(См. раздел Автоматическая трансмиссия — «Процедура отключения при высоком напряжении»).
2.
Снимите нижнюю крышку (А).
Момент затяжки :
7,8 ~ 11,8 Н·м (0,8 ~ 1,2 кгс·м, 5,8 ~ 8,7 фунт-фут)

3.
Слейте охлаждающую жидкость из системы охлаждения гибридного двигателя.
(См. Система гибридного двигателя — «Охлаждающая жидкость»)
4.
Слейте охлаждающую жидкость из системы охлаждения двигателя и коробки передач.
(См. Механическая система двигателя — «Охлаждающая жидкость»)
5.
Снимите гибридный блок управления мощностью в сборе.
( См. Гибридная система управления - "HPCU (гибридный блок управления мощностью)"
6.
Снимите воздуховод (А).
Момент затяжки:
7,8 ~ 9,8 Н·м (0,8 ~ 1,0 кгс·м, 5,8 ~ 7,2 фунт-фут)

7.
Снимите воздушный фильтр в сборе.
(1)
Отсоедините шланг сапуна (А).
(2)
Отсоедините воздухозаборный шланг (В) и снимите воздушный фильтр в сборе (С).
Момент затяжки:
Болт хомута шланга:
2,9 ~ 4,9 Н·м (0,3 ~ 0,5 кгс·м, 2,2 ~ 3,6 фунт-фут)
Болты крепления воздухоочистителя:
7,8 ~ 9,8 Н·м (0,8 ~ 1,0 кгс·м, 5,8 ~ 7,2 фунт-фут)

•
При установке воздухозаборного шланга пластина хомута должна находиться на одной линии с пробкой шланга.
•
При установке воздухозаборного шланга центр метки на шланге должен находиться на одной линии с ребром корпуса дроссельной заслонки.

8.
Снимите лоток гибридного блока управления питанием (HPCU) (A).
Момент затяжки:
19,6 ~ 29,4 Н·м (2,0 ~ 3,0 кгс·м, 14,5 ~ 21,7 фунт-фут)

9.
Снимите шланговый насос отопителя (А).

10.
Отсоедините разъем электромагнитного клапана (В) и разъем выключателя блокировки (А).

11.
Отсоедините разъем датчика резольвера (А) и снимите скобу проводки (В, С).

12.
Снимите разъем двигателя (А).

13.
Снимите разъем электрического масляного насоса (EOP) (A).

14.
Снимите трос переключения передач (С), отвернув гайку (А) и болт (В).
Момент затяжки:
(A) 9,8 ~ 14,7 Н·м (1,0 ~ 1,5 кгс·м, 7,2 ~ 10,8 фунт-фут)
(B) 14,7 ~ 21,6 Н·м (1,5 ~ 2,2 кгс·м, 10,8 ~ 15,9 фунт-фут)

15.
Снимите линию заземления после удаления болта (A).

16.
Снимите шланг подогревателя ATF (А).

17.
Снимите верхний крепежный болт автоматической коробки передач (A-2ea).
Момент затяжки:
42,2 ~ 53,9 Н·м (4,3 ~ 5,5 кгс·м, 31,1 ~ 39,8 фунт-фут)

18.
Соберите опору двигателя.
(См. Специальные инструменты для обслуживания — «Чертеж сборки специального инструмента для опоры двигателя»)
19.
Используя опору двигателя, надежно удерживайте двигатель и коробку передач в сборе.

20.
Снимите крышку (А).

21.
Снимите болты крепления кронштейна автоматической коробки передач (А).
Момент затяжки:
107,9 ~ 127,5 Н·м (11,0 ~ 13,0 кгс·м, 79,6 ~ 94,0 фунт-фут)

22.
Снимите опорный кронштейн автоматической коробки передач (А).
Момент затяжки:
58,8 ~ 78,5 Н·м (6,0 ~ 8,0 кгс·м, 43,4 ~ 57,9 фунт-фут)

23.
Снимите разъем (A) и зажимы (B) электрического масляного насоса (EOP).
24.
Снимите разъем (C) датчика давления сцепления (CPS).

25.
Снимите приводной вал в сборе.
(См. Приводной вал и ось — «Приводной вал в сборе»)
26.
Снимите подрамник в сборе.
(См. Система подвески — «Система передней подвески»)
27.
Снимите термозащитный кожух (А).
Момент затяжки:
Сторона коробки передач: 11,8 ~ 13,7 Н·м (1,2 ~ 1,4 кгс·м, 8,7 ~ 10,1 фунт-фут)
Сторона двигателя: 21,6 ~ 25,5 Н·м (2,2 ~ 2,6 кгс·м, 15,9 ~ 18,8 фунт-фут)

28.
Снимите крепежные болты (A, B), подперев коробку передач домкратом.
Момент затяжки:
(A) 42,2 ~ 48,1 Н·м (4,3 ~ 4,9 кгс·м, 31,1 ~ 35,4 фунт-фут)
(B) 42,2 ~ 53,9 Н·м (4,3 ~ 5,5 кгс·м, 31,1 ~ 39,8 фунт-фут)

29.
Снимите коробку передач, медленно опуская домкрат.
Будьте осторожны, чтобы не повредить другие системы или детали при снятии коробки передач в сборе.
Монтаж
1.
Установите в порядке, обратном снятию.
•
При установке новой коробки передач снимите подвесной кронштейн (А), а затем установите коробку передач.
(не требует переустановки)

•
Если сальник коробки передач поврежден и жидкость подтекает, замените сальник. При установке нового сальника используйте специализированный инструмент (установщик сальника: 09452-3D100).
•
Выполните описанные ниже процедуры после замены коробки передач.
1)
Заполните автоматическую коробку передач жидкостью.
(См. Гидравлическая система — «Жидкость»)
2)
Заполните систему двигателя и коробки передач охлаждающей жидкостью.
(См. Механическая система двигателя — «Охлаждающая жидкость»)
3)
Заполните систему охлаждения гибридного двигателя охлаждающей жидкостью, а затем выполните удаление воздуха с помощью GDS.
(См. Система гибридного двигателя — «Охлаждающая жидкость»)
4)
Сотрите диагностические коды неисправностей (DTC) с помощью GDS. Даже даже если отсоединить отрицательную клемму аккумулятора, коды DTC не будут очищено. Поэтому обязательно удалите коды DTC с помощью GDS.
5)

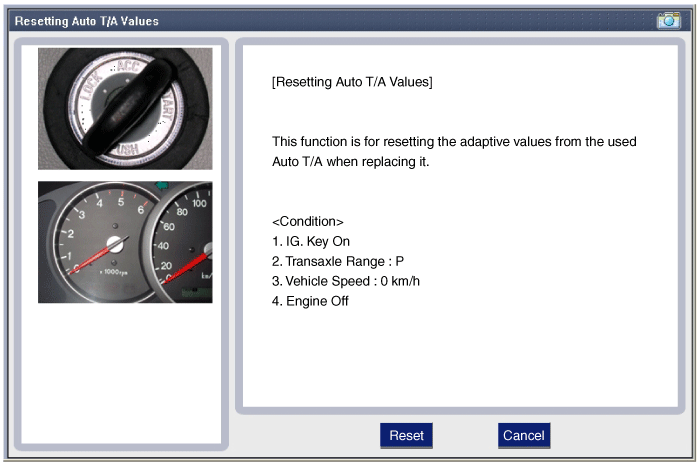

Сбросьте адаптивные значения автоматической коробки передач с помощью GDS.

6)
Выполните калибровку датчика резольвера с помощью GDS.
(См. Система гибридного двигателя — «Датчик резольвера»)
7)
Выполните калибровку датчика давления сцепления с помощью GDS.
(См. Гибридная система управления — «Датчик давления сцепления»)
8)
Выполните процедуру запоминания адаптивных значений TCM.
(См. «Система управления автоматической коробкой передач — «Процедуры ремонта»)
Компоненты автоматической коробки передач и расположение компонентов

Компоненты 1. Двигатель в сборе2. Электрический масляный насос (EOP)3. Картер автоматической коробки передач4. Задняя крышка5. Крышка корпуса клапана6. Рычаг ручного управления7. Шланг сапуна8. Переключатель ингибитора9. Разъем электромагнитного клапана 10. ...
