Kia Optima Hybrid: Звуковой сигнал / Процедуры ремонта

Kia Optima Hybrid (TF HEV) 2016-2020 Руководство по техническому обслуживанию / Электрическая система кузова / Рог / Процедуры ремонта

осмотр

Проверьте звуковой сигнал, подключив напряжение аккумулятора к клемме 1 и заземлив клемму 2.

Рог должен издавать звук. Если звуковой сигнал не воспроизводится, замените его.

Проверка реле звукового сигнала

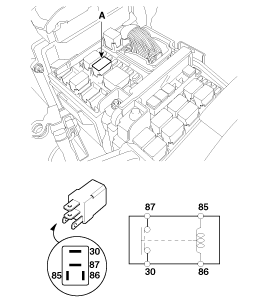

1.	Выньте реле звукового сигнала (А) из блока реле в моторном отсеке.

2.	Должна быть преемственность между № 30 и № 87. клеммы, когда питание и земля подключены к № 85 и № 86 терминалы.

3.	Не должно быть непрерывности между клеммами № 30 и № 87 при отключении питания.

Удаление

1.	Снимите передний бампер. (См. группу BD - "Передний бампер")

2.	Снимите крепежную гайку и отсоедините разъем звукового сигнала (B), затем снимите звуковой сигнал (A).

Монтаж

1.	Подсоедините разъем звукового сигнала, затем соберите звуковой сигнал.

2.	Соберите передний бампер.

Компоненты и расположение компонентов

Расположение компонентов 1. Переключатель звукового сигнала2. Реле звукового сигнала (моторный отсек)3. Рог (низкий)4. Часовая пружина5. Рог (высокий) ...
