Процедуры ремонта

Удаление

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2
   Снимите нижнюю панель подушки безопасности водителя. (Обратитесь к группе BD - "Crash pad")
3. 3
   Снимите верхний и нижний кожухи рулевой колонки. (Обратитесь к группе BD - "Crash pad")
4. 4
   Снимите переключатель стеклоочистителей. (См. группу BE - "Многофункциональный переключатель")
5. 5
   Снимите замок зажигания, отсоединив 6-контактный разъем (А) замка зажигания.



6. 6
   Отсоедините разъем предупреждения/иммобилайзера ключа (А).



7. 7
   Ослабив винт, снимите датчик предупреждения и подсветку ключа (A).



8. 8
   Вдавливание стопорного штифта ключом ACC.



9. 9
   Снимите цилиндр замка с ключом (А).



Монтаж

1. 1
   Установите цилиндр замка с ключом.
2. 2
   Установите выключатель сигнализации ключа и подсветку ключа.
3. 3
   Установите разъем предупреждения о ключе/иммобилайзера.
4. 4
   Подсоедините разъем замка зажигания после установки замка зажигания.
5. 5
   Установите переключатель стеклоочистителей.
6. 6
   Установите кожухи рулевой колонки.
7. 7
   Установите нижнюю панель подушки безопасности водителя.

осмотр

1. 1
   Отсоедините разъем выключателя зажигания (А) и разъем выключателя сигнализации ключа (В) от рулевой колонки.





2. 2

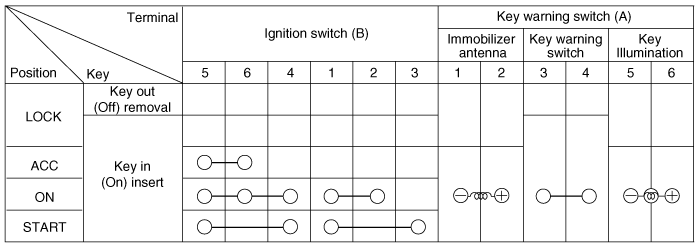

   Проверьте целостность цепи между клеммами.
3. 3
   Если непрерывность не указана, замените переключатель.
