Kia Optima Hybrid: панорамная крыша / принципиальные схемы

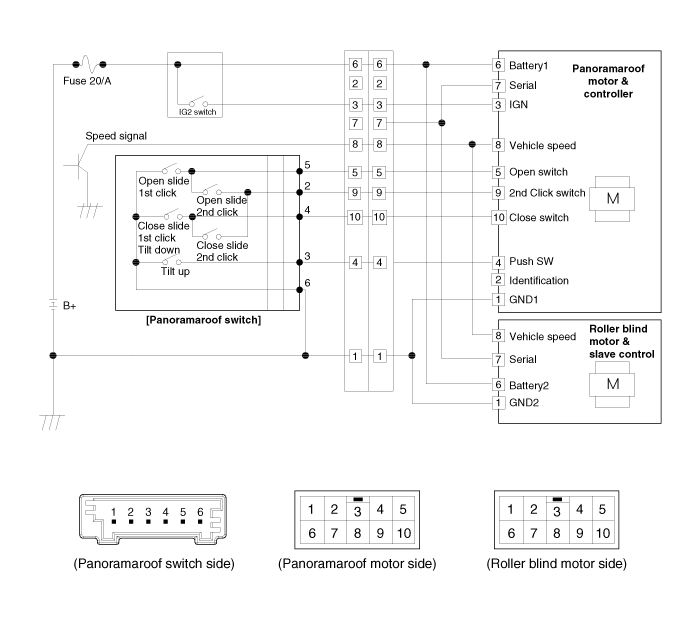

Принципиальная схема (1)

Принципиальная схема (2)

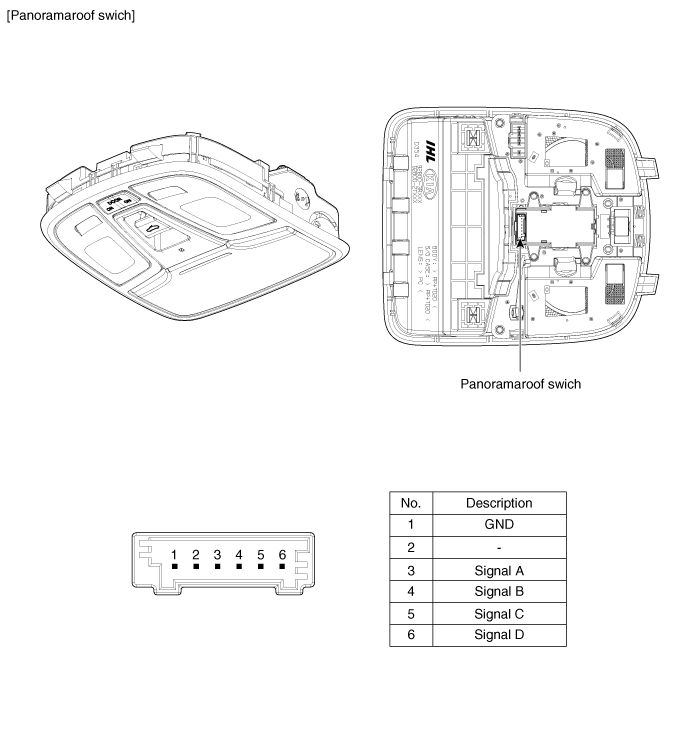

Компоненты и расположение компонентов

Расположение компонентов 1. Панорамная крыша2. Переключатель панорамной крыши3. Мотор жалюзи и ведомый контроллер4. Мотор и контроллер панорамной крыши...

Процедуры ремонта выключателя панорамной крыши

Проверка 1. Отсоедините отрицательную (-) клемму аккумуляторной батареи. 2. Снимите узел лампы на потолочной консоли. (См. группу BD - "Обшивка крыши") 3. Проверить целостность цепи между клеммами. 4. Если...
