Kia Optima Hybrid: система круиз-контроля / устранение неполадок

Kia Optima Hybrid (TF HEV) 2016-2020 Руководство по техническому обслуживанию / Электрическая система двигателя / Система круиз-контроля / Поиск неисправностей

Таблицы симптомов неисправностей

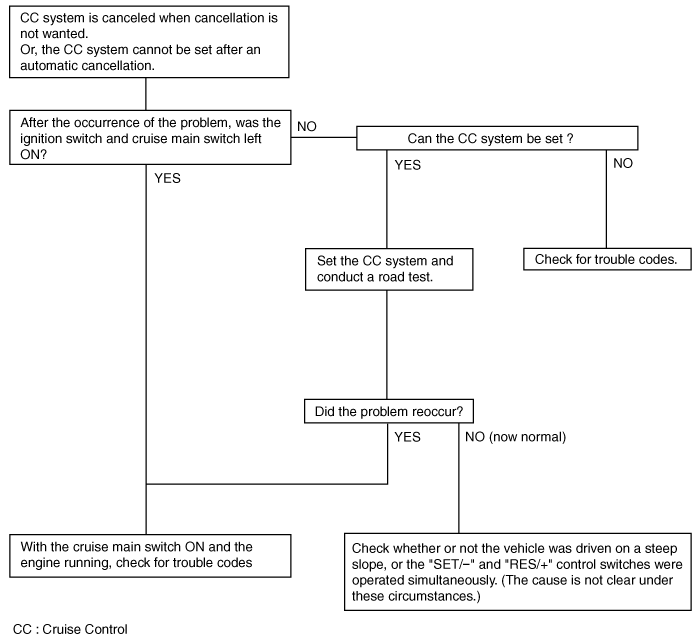

Симптом неисправности 1

Симптом неисправности 2
Симптом неисправности
Вероятная причина
Средство
Заданная скорость автомобиля сильно меняется вверх или вниз
«Помпаж» (повторяющееся попеременное ускорение и торможение) возникает после установки
Неисправность цепи датчика скорости автомобиля
Отремонтируйте систему датчика скорости автомобиля или замените деталь
Неисправность тормозной системы
Проверьте входные и выходные сигналы в тормозной системе.

Симптом неисправности 3
Симптом неисправности
Вероятная причина
Средство
Система CC не отключается при нажатии педали тормоза
Повреждена или отсоединена проводка выключателя педали тормоза или неисправность датчика хода тормоза или цепи
Отремонтировать жгут или заменить датчик педали тормоза.
Неисправность тормозных сигналов или тормозной системы
Проверьте входные и выходные сигналы HCU или тормозной системы.

Симптом неисправности 4
Симптом неисправности
Вероятная причина
Средство
Система CC не отменяется при переводе рычага переключения передач в положение «N». положение (Однако отменяется при нажатии педали тормоза)
Повреждена или отсоединена проводка входной цепи выключателя блокировки.
Отремонтируйте жгут или отремонтируйте или замените выключатель блокировки.
Неправильная регулировка переключателя блокировки
Неисправность сигналов TCU
Проверить входные и выходные сигналы на TCU

Симптом неисправности 5
Симптом неисправности
Вероятная причина
Средство
Невозможно замедлить (движение по инерции) с помощью переключателя «SET/–».
Временное повреждение или отсоединение проводки входной цепи переключателя «SET/–»
Отремонтировать жгут или заменить переключатель «SET/–».
Неисправность кластерных сигналов
Проверьте входные и выходные сигналы на кластере

Симптом неисправности 6
Симптом неисправности
Вероятная причина
Средство
Невозможно ускорить или возобновить скорость с помощью переключателя «RES/+».
Повреждена или отсоединена проводка, или короткое замыкание, или входная цепь переключателя «RES/+»
Отремонтируйте жгут или замените переключатель «RES/+».
Неисправность кластерных сигналов
Проверьте входные и выходные сигналы на кластере

Симптом неисправности 7
Симптом неисправности
Вероятная причина
Средство
CC система может быть настроена во время движения со скоростью менее 40 км/ч (25 миль в час), или на этой скорости нет автоматической отмены
Неисправность цепи датчика скорости автомобиля
Отремонтируйте систему датчика скорости автомобиля или замените деталь
Неисправность тормозной системы
Проверьте входные и выходные сигналы в тормозной системе.

Симптом неисправности 8
Симптом неисправности
Вероятная причина
Средство
Контрольная лампа главного выключателя круиз-контроля не загорается (но система CC работает нормально)
Повреждена или отсоединена лампочка контрольной лампы главного выключателя круиза
Отремонтируйте жгут или замените деталь.
Жгут поврежден или отсоединен

Схематические диаграммы

... Блок-схема системы Составные части и описание функций Компонентная частьФункцияECUУправляет двигателем.MCUУправляет приводным двигателем.ABSОтправляет скорость автомобиля на HCU.HCUПолучает сигналы от датчиков и переключателей управления.

Принципиальные схемы переключателей круиз-контроля

Принципиальная электрическая схема ...
