Kia Soul EV: зеркала с электроприводом / привод зеркал с электроприводом Процедуры ремонта

Kia Soul EV (PS EV) 2015-2020 Руководство по техническому обслуживанию / Электрическая система кузова / Зеркала с электроприводом / Процедуры ремонта привода зеркал с электроприводом

осмотр
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Снимите крышку квадранта передней двери (А).

3.
Отсоедините разъем наружного зеркала заднего вида с электроприводом (А) от жгута проводов.

4.

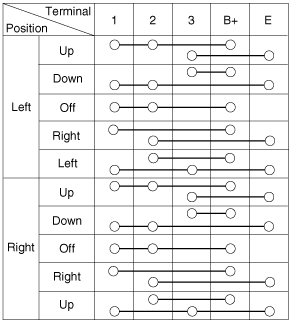

Подайте напряжение батареи на каждую клемму, как показано в таблице, и убедитесь, что зеркало работает правильно.
[Привод]

Обогреватель зеркал

Лампа указателя поворота

Складное зеркало
