Kia Soul EV: Предохранители и реле / Блок реле (салон) Процедуры ремонта

Kia Soul EV (PS EV) 2015-2020 Руководство по техническому обслуживанию / Электрическая система кузова / Предохранители и реле / Релейный блок (салон) Процедуры ремонта

Проверка предохранителей

1.	Убедитесь, что нет незакрепленных держателей предохранителей и что предохранители закреплены надежно.

2.	Правильна ли мощность предохранителя для каждой цепи?

3.	Есть ли перегоревшие предохранители? Если необходимо заменить предохранитель, обязательно используйте новый предохранитель одинаковая емкость. Всегда определяйте причину перегоревшего предохранителя и устранить проблему перед установкой нового предохранителя.

осмотр

1.	SJB можно диагностировать с помощью GDS. SJB связывается с GDS, которая затем отображает входные и выходные данные вдоль с кодами.

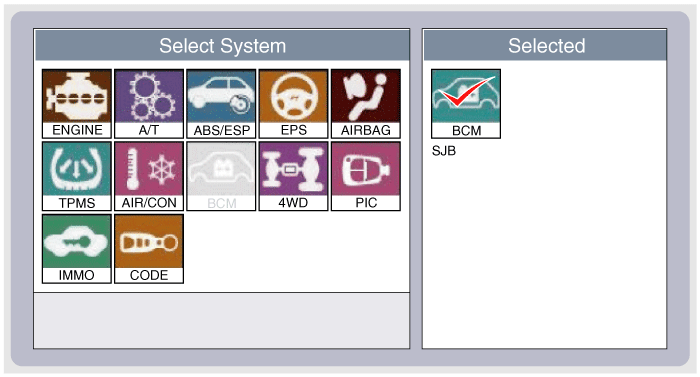

2.	Для диагностики функции SJB выберите модель автомобиля, BCM и SJB.

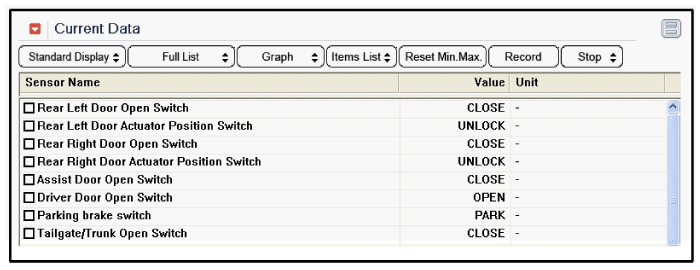

3.	Чтобы просмотреть текущие входные/выходные значения SJB, выберите "Текущие данные". Он предоставляет информацию об условиях ввода/вывода SJB.

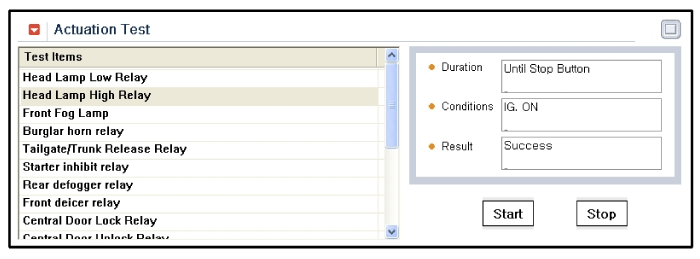

4.	Чтобы выполнить функциональную проверку выходов SJB, выберите «Проверка срабатывания».

Удаление

Распределительная коробка в салоне (SJB)

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите нижнюю панель аварийной подушки. (См. Кузов — «Нижняя панель аварийной площадки»)

3.	Отсоедините разъемы со стороны предохранителей интеллектуальной распределительной коробки.

4.	Снимите интеллектуальную распределительную коробку (A) после ослабления крепежных гаек и болтов.

5.	Отсоедините разъемы с задней стороны интеллектуальной распределительной коробки.

Монтаж

1.	Установите умную распределительную коробку.

2.	Установите нижнюю панель аварийной подушки.

3.	Убедитесь, что все системы работают нормально.
