Процедуры ремонта

Удаление

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2
   Снимите рулевое колесо. (См. Система рулевого управления — «Рулевое колесо»)
3. 3
   Снимите верхний и нижний кожухи рулевой колонки. (См. Кузов — «Панель кожуха рулевой колонки»)
4. 4
   Снимите часовую пружину. (См. раздел «Удерживающая система — «Модуль подушки безопасности водителя (DAB) и часовая пружина»)
5. 5
   Отсоедините разъем переключателя освещения (А) и разъем переключателя стеклоочистителя (В).





6. 6
   Снимите переключатель стеклоочистителей (А), нажав на стопорный штифт (В).

   При снятии только переключателя стеклоочистителя и омывателя разблокируйте замок переключателя стеклоочистителя, не снимая рулевое колесо.



7. 7
   Ослабьте винты на многофункциональном переключателе в сборе (А).



Монтаж

1. 1
   Установите многофункциональный переключатель.
2. 2
   Установите часовую пружину.
3. 3
   Установите верхний и нижний кожухи рулевой колонки.
4. 4
   Установите рулевое колесо.
5. 5
   Подсоедините отрицательную (-) клемму аккумуляторной батареи.

   Убедитесь, что разъемы многофункционального переключателя подключены правильно.

осмотр

1. 1
   Когда многофункциональный переключатель находится в каждом положении, убедитесь в наличии непрерывности между следующими клеммами. Если непрерывность не соответствует указанной, замените многофункциональный переключатель.



   Переключатель освещения (автоматическое освещение)



   Выключатель освещения



   Диммер и проходной переключатель



   Переключатель сигнала поворота



   Передняя противотуманная фара



2. 2
   Когда многофункциональный переключатель находится в каждом положении, убедитесь в наличии непрерывности между следующими клеммами. Если непрерывность не соответствует указанной, замените многофункциональный переключатель.



   Переключатель стеклоочистителя



   Переключатель омывателя



   Переключатель заднего стеклоочистителя



   Выключатель заднего омывателя



Осмотр (с GDS)

1. 1
   Проверьте спецификацию ввода/вывода IPM многофункционального переключателя. с помощью ГДС. Если технические характеристики не соответствуют норме, замените лампу или переключатель дворников.
2. 2
   Если требуется диагностика многофункционального переключателя, выберите модель и "IPM".



3. 3

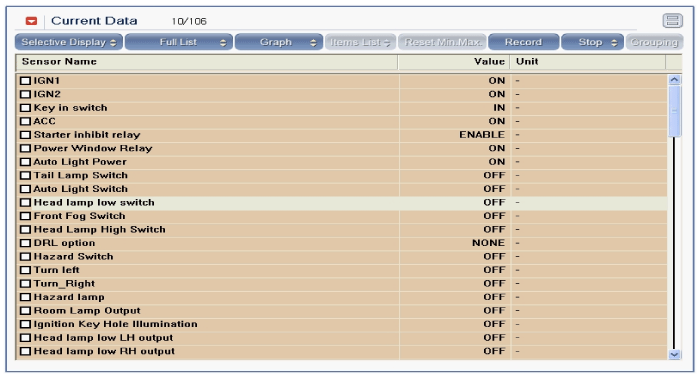

   Выберите «Текущие данные», чтобы проверить условия ввода/вывода «Многофункционального переключателя».



4. 4

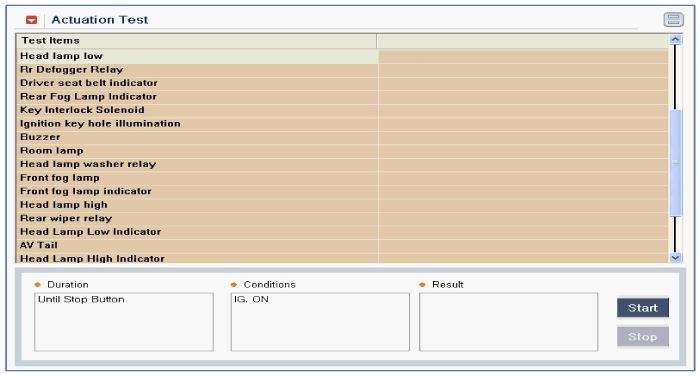

   Для проверки выходов «Многофункциональный переключатель» выберите «Проверка срабатывания».
