Электрическая система кузова

Поиск неисправностей

Место в руководстве: Электрическая система кузова
Общая информация — 17Обслуживание — 17Карданный вал и ось — 15Подвесная система — 36Рулевая система — 24Сдержанность — 48Тормозная система — 37Кузов (внутри и снаружи) — 207Электрическая система кузова — 203Отопление, вентиляция, кондиционирование воздуха — 80Аккумуляторная система электромобиля — 115
34шагов
~204мин
4/5сложность
Выполнено 0 из 34

Поиск неисправностей

Устранение неполадок (тип шага)

Симптом Подозреваемый район Ремонт
POWER (включается, выключается сам по себе, зависает) Проверьте подключение Р-1
Аудио H/U Р-2
ЗАМОРАЖИВАЕТ Проблема с Bluetooth Р-3
Проверьте СБРОС Р-4
НЕТ ДИСПЛЕЯ Проверьте подключение Р-2
Линии/пятно ЖК-МОДУЛЬ Р-5
Нет подсветки ЖК-МОДУЛЬ Р-5
Коснитесь ИНОП ЖК-МОДУЛЬ Р-5
BLUETOOTH НЕ СОПРЯЖАЕТСЯ/НЕ ПЕРЕДАЕТСЯ ПОТОК Проверьте совместимость BT (Проверьте тип телефона) Р-6
СЛАБОЕ СОЕДИНЕНИЕ БТ-модуль Р-6
РАСПОЗНАВАНИЕ ГОЛОСА BLUETOOTH Проверьте совместимость BT (Проверьте тип телефона) Р-7
микрофонный модуль Р-7
Камера заднего вида функциональна Модуль камеры, вид сзади Р-8
Проверьте проводку автомобиля Р-8
ОШИБКА ИНТЕРФЕЙСА USB Проверьте совместимость USB (Проверьте USB) Р-9
IPOD I/F ОШИБКА Проверьте терминальное подключение мультимедиа Р-9
Нет звука (ВСЕ/КАН.) Проверьте настройку AUDIO H/U. Р-10
Проверить подключение проводки Р-10
АУДИО Ч/У Р-10
Проверьте проводку динамика и Audio H/U(EXT. AMP) Р-10
Возникает шум (статический шум) ИСТОЧНИК ШУМА определение Р-11
Проверить подключение проводки Р-10
АУДИО Ч/У Р-10
Проверьте проводку динамика и Audio H/U(EXT. AMP) Р-10
КНОПКА (не работает, застряла) Передняя панель Р-12
АУДИО Ч/У Р-12
Прием FM/AM/Шум Проверьте проводку автомобиля Р-13
Проверьте радиоантенну Р-13
АУДИО Ч/У Р-13
Прием SIRIUS, ошибка антенны Проверьте проводку автомобиля Р-14
Проверить срок службы SIRIUS Р-14
Ошибка загрузки, ошибка антенны Модуль СИРИУС Р-14

R-1 : Проверьте соединение
  1. Проверьте, чтобы удалить / снова вставить аудио предохранитель.
    ХОРОШО ? Если звук работает нормально, все в порядке.

    НГ ? Проверьте разъем питания Audio H/U. (Р-2)

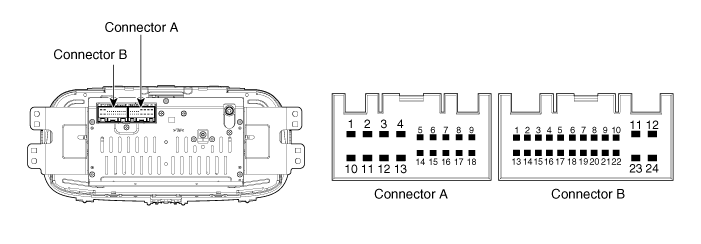

  2. Проверьте разъем питания Audio H/U.
    ХОРОШО ? Повторите проверку после проверки жгута проводов или разъема.

    Подключение тестера Состояние Указанное условие
    CON-B11-ЗЕМЛЯ Всегда 9 ~ 16 В
    CON-B12-ЗЕМЛЯ Всегда 9 ~ 16 В
    CON-B24-ЗЕМЛЯ Всегда Ниже 1?

    НГ ? Проверьте еще раз после замены Audio H/U. И затем, если аудио работает нормально, замените аудио H/U.
  3. Проверьте, возникает ли проблема при подключении Bluetooth.
  4. Проверьте еще раз после отключения соединения Bluetooth.
    ХОРОШО ? Звук работает нормально. (Совместимость с телефоном)

    НГ ? Если повторится та же проблема, обратитесь к R-4.
  5. Проверьте, чтобы удалить / снова вставить аудио предохранитель.
    ХОРОШО ? Звук работает нормально.

    НГ ? Замените аудио H/U.
  6. Проверьте соединение между передним и основным кабелем.
    ХОРОШО ? Если звук работает нормально, снова подключите кабель.

    НГ ? Перейти к шагу 2
  7. Замена передней панели (Линии/Спот/Без подсветки)
    ХОРОШО ? Замените ЖК-модуль или переднюю панель.

    НГ ? Перейти к шагу 3
  8. Замените аудио H/U.
  9. Проверьте тип телефона, которым пользуется клиент. (Сравните со списком совместимости)
    ХОРОШО ? Не может быть пары для модели, которой нет в списке совместимости.

    НГ ? Перейти к шагу 2
  10. Попробуйте выполнить сопряжение с другим телефоном.
    ХОРОШО ? Если bluetooth работает нормально, это проблема совместимости с телефоном.

    НГ ? Перейти к шагу 3
  11. Замените аудио H/U.

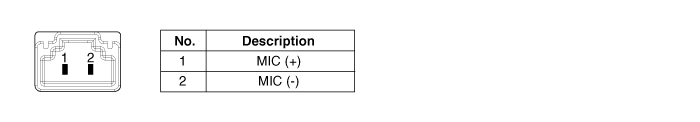

  12. Проверьте ту же проблему еще раз после замены модуля MIC.
    ХОРОШО ? Если Bluetooth работает нормально, замените модуль микрофона.

    НГ ? Перейти к шагу 2
  13. Проверьте целостность цепи между клеммами. (Откр./короткое замыкание на землю)
    ХОРОШО ? Если Bluetooth работает нормально, проверьте кабель и подключение.

    НГ ? Перейти к шагу 3
  14. Замените аудио H/U.
  15. Заменить камеру заднего вида.
    ХОРОШО ? Если камера заднего вида работает нормально, замените камеру заднего вида.

    НГ ? Перейти к шагу 2
  16. Проверьте кабельный жгут или соединение.
    ХОРОШО ? Если камера заднего вида работает нормально, проверьте кабель и подключение.

    НГ ? Перейти к шагу 3
  17. Замените аудио H/U.
    ХОРОШО ? Если камера заднего вида работает нормально, замените Audio H/U.

    НГ ? Проверьте проводку автомобиля.
  18. Проверьте тип USB и iPod.
    ХОРОШО ? Не может быть пары для модели, которой нет в списке совместимости.

    НГ ? Перейти к шагу 2
  19. Замените мультимедийный разъем.
    ХОРОШО ? Если USB и iPod работают нормально, замените мультимедийный разъем.

    НГ ? Перейти к шагу 3
  20. Проверьте проводку автомобиля.
    ХОРОШО ? Проверить подключение и др.

    НГ ? Перейти к шагу 4
  21. Замените аудио H/U.
  22. Проверьте настройки звука для Audio H/U. (Фейдер/ Баланс)
  23. Проверьте кабельный жгут динамика или соединение. (открытый/короткий)
    ХОРОШО ? Проверьте еще раз после ремонта или замены жгута проводов или разъема.

    НГ ? Перейти к шагу 3
  24. Замените аудио H/U.
    ХОРОШО ? Если звук работает нормально, замените Audio H/U.

    НГ ? Перейти к шагу 4
  25. Проверьте проводку между динамиком и Audio H/U.
  26. Описание источника шума
    Условия, при которых возникает шум Тип шума
    Нажатие педали акселератора увеличивает шум, а остановка двигателя немедленно прекращает шум. Шум генератора
    Когда работает кондиционер или обогреватель Шум двигателя вентилятора
    • При резком ускорении на грунтовой дороге
    • Когда переключатель двигателя включен (IG)
    		 Шум топливного насоса
    • Когда переключатель звукового сигнала нажат и отпущен
    • Когда переключатель звукового сигнала нажат и удерживается
    		 Роговой шум
    Работающий двигатель вызывает тихий шум, а остановка двигателя немедленно прекращает шум. Шум зажигания
    Шум возникает синхронно со вспышкой указателя поворота Мигающий шум
    Шум возникает во время работы стеклоомывателя Шум стиральной машины
    Работающий двигатель вызывает шум, но остановка двигателя не устраняет шум Шум датчика температуры охлаждающей жидкости двигателя
    Когда стеклоочиститель работает Шум дворников
    Когда педаль тормоза нажата Шум выключателя стоп-сигнала
    Другой Статическое электричество на транспортном средстве

    ХОРОШО ? Проверьте источник шума.

    НГ ? См. Р-12
  27. Проверьте передний соединительный кабель и проверьте еще раз после замены передней панели.
    НГ ? Подсоедините кабель и замените переднюю панель.

    ХОРОШО ? Замените аудио H/U. Затем, если аудио работает нормально, замените аудио H/U.

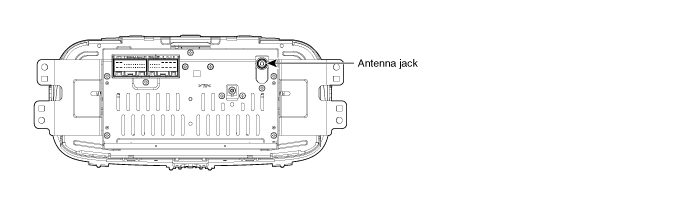

  28. Проверьте гнездо для подключения антенны.
    ХОРОШО ? Проверьте еще раз после повторного подключения разъема антенны. Плохое соединение.

    НГ ? Перейти к шагу 2
  29. Проверьте подключение фидерного кабеля антенны и замените антенну.
    ХОРОШО ? Проверьте еще раз после ремонта или замены проводки или замены антенны.

    НГ ? Замените аудио H/U.

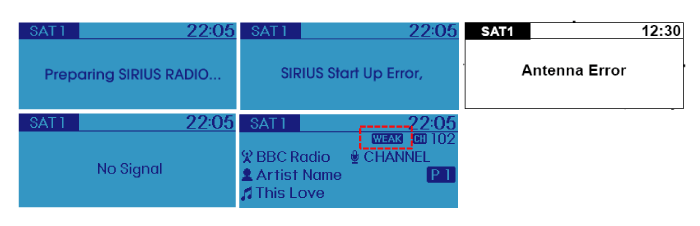

  30. Подготовка SIRIUS Radio... : При смене источника питания проверка связи с модулем SIRIUS...
  31. Ошибка запуска SIRIUS: нет связи с модулем SIRIUS
  32. Ошибка антенны: Плохое соединение антенны или замыкание на GND
  33. Нет сигнала : Антенна подключена, но нет сигнала
  34. Слабый: нормальное состояние, но плохой прием из-за слабого спутникового сигнала.
    1. Ошибка антенны, ошибка запуска SIRIUS: проверьте подключение разъема антенны SIRIUS.
      ХОРОШО ? Проверьте еще раз после повторного подключения разъема антенны. Плохое соединение. (земля, короткое замыкание)

      НГ<

R-2 : Проверьте аудио H/U R-3 : Power (зависает - остановите работу, чтобы связаться с bluetooth) R-4 : Питание (зависает — остановить аудиооперацию) R-5 : Нет отображения R-6 : Bluetooth не соединяется R-7 : Распознавание голоса Bluetooth R-8: Функциональная камера заднего вида R-9 : USB, iPod I/F ОШИБКА R-10 : НЕТ ЗВУКА (ВСЕ/КАНАЛ) R-11 : Возникает шум (СТАТИЧЕСКИЙ ШУМ) R-12 : Кнопка (не работает, застряла) R-13 : Радиопередача не принимается (плохой прием) R-14: SIRIUS RECEPTION (ЖК-дисплей)
