Kia Stinger: система задней двери с электроприводом / модуль задней двери с электроприводом

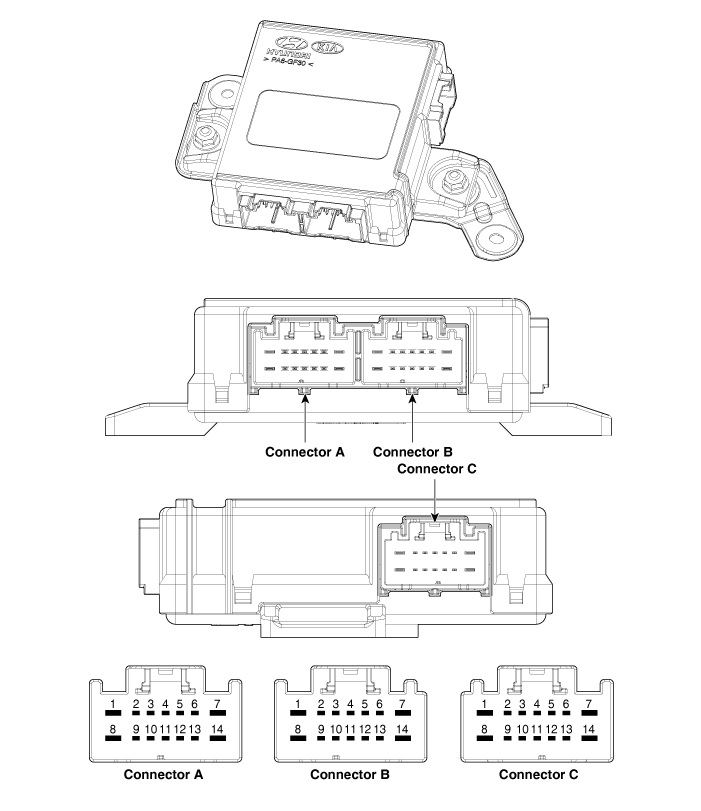

Компоненты и расположение компонентов
| Компоненты |
|
Нет.
|
Соединитель А
|
Соединитель Б
|
Соединитель С
|
|
1
|
Источник питания
|
Затяжной мотор (+)
|
Двигатель шпинделя (прав.)_Закрыть (-)
|
|
2
|
Освещение (внутренний выключатель задней двери)
|
Переключатель полного открытия задней двери
|
Датчик Холла (правый)_Мощность
|
|
3
|
-
|
Переключатель полного запирания двери багажника
|
Шпиндель (левый) shild_Ground
|
|
4
|
B-CAN (высокий)
|
Выключатель блокировки половины багажника
|
Датчик Холла (правый)_Земля
|
|
5
|
B-CAN (низкий уровень)
|
Переключатель исходного положения_Земля
|
Шпиндель (правый) shild_Ground
|
|
6
|
Зуммер
|
Выключатель замка двери багажного отделения _Ground
|
Датчик Холла (левый)_Мощность
|
|
7
|
-
|
Системное заземление
|
Двигатель шпинделя (левый)_Закрыть (+)
|
|
8
|
Мотор задней двери
|
Затяжной двигатель (-)
|
Двигатель шпинделя (прав.)_Закрыть (+)
|
|
9
|
-
|
Переключатель открывания/закрывания багажника
|
Датчик Холла 1 (правый)
|
|
10
|
Положение шестерни N
|
Внутренний переключатель задней двери
|
Датчик Холла 2 (правый)
|
|
11
|
-
|
Переключатель исходного положения
|
Датчик Холла (левый)_Земля
|
|
12
|
Полоска против защемления (левая) Power
|
Полоска против защемления (левая)_Земля
|
Датчик Холла 1 (левый)
|
|
13
|
Полоска против защемления (RH+ Power
|
Полоска против защемления (RH)_Ground
|
Датчик Холла 2 (левый)
|
|
14
|
-
|
Силовая земля
|
Двигатель шпинделя (левый)_Закрыть (-)
|
Принципиальные диаграммы

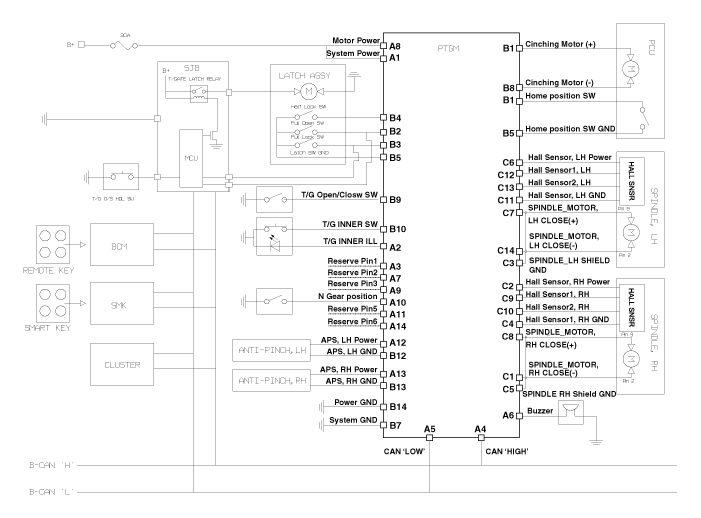

| Принципиальная электрическая схема |
Процедуры ремонта
| Удаление |
|
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи. |
| 2. |
Снимите боковую обшивку багажника [LH]. (См. Кузов — «Боковая отделка багажника») |
| 3. |

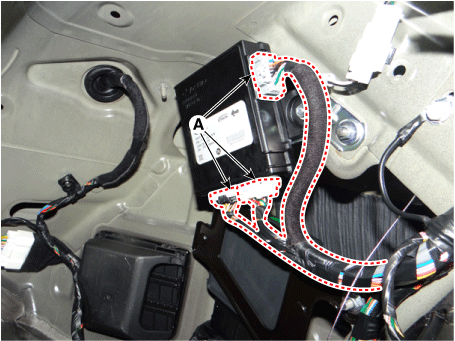

Отсоедините разъемы модуля задней двери с электроприводом (А).
|
| 4. |

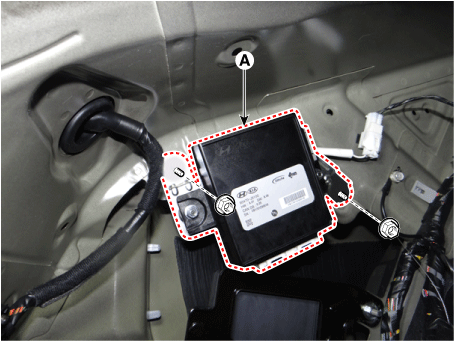

Снимите модуль задней двери с электроприводом (А), предварительно ослабив крепежные гайки.
|
| Монтаж |
| 1. |
Установите модуль задней двери с электроприводом. |
| 2. |
Подсоедините разъемы модуля задней двери с электроприводом. |
| 3. |
Установите боковую обшивку багажника [LH]. |
| 4. |
Подсоедините отрицательную (-) клемму аккумуляторной батареи. |
| осмотр |
Инспекция власти Модуль задней двери
См. Система задней двери с электроприводом — «Поиск и устранение неисправностей».
Система задней двери с электроприводом
Компоненты и расположение компонентов
Компоненты
1. Полоска против защемления (2 шт.)
2. Шпиндель задней двери с электроприводом (2 шт.)
3. Зуммер двери багажного отделения с электроприводом
4. Переключатель бокового аварийного щитка
5. ...
Защелка багажника с электроприводом
Процедуры ремонта
Удаление
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Снимите обшивку задней двери.
(См. Кузов - "Отделка задней двери"...
