Kia Stinger: электрическая система кузова / система задней двери с электроприводом

Kia Stinger CK 2018-2023 Руководство по ремонту / Электрическая система кузова / Система задней двери с электроприводом

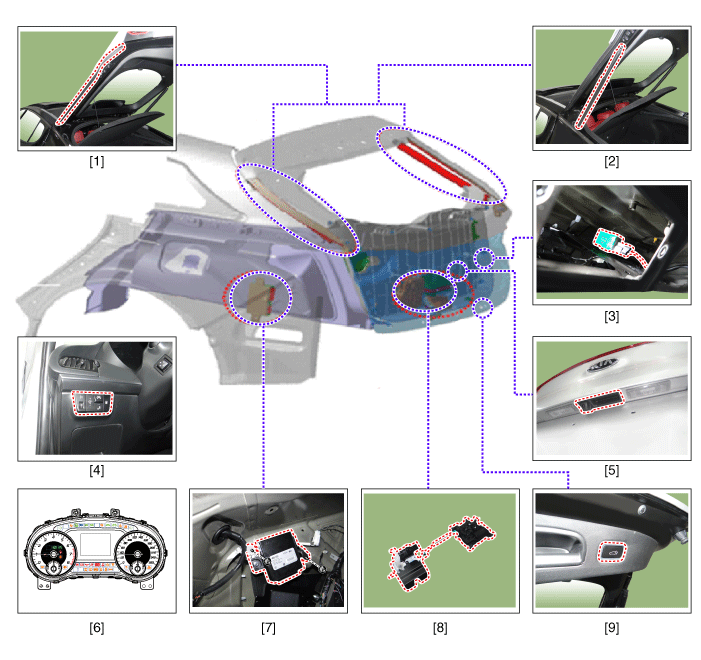

Компоненты и расположение компонентов

Компоненты

1. Полоска против защемления (2 шт.)
2. Шпиндель задней двери с электроприводом (2 шт.)
3. Зуммер двери багажного отделения с электроприводом
4. Переключатель бокового аварийного щитка
5. Переключатель внешней ручки

6. Кластер (УЗМ)
7. Модуль задней двери с электроприводом (PTGM)
8. Защелка багажника с электроприводом и блок закрывания с электроприводом в сборе.
9. Внутренний выключатель двери багажника с электроприводом

Описание и работа

Описание

Система Power Tailgate представляет собой электромеханическую систему, которая может открываться и закрываться. дверь багажника автоматически, с помощью местного переключателя (кнопочный переключатель внутри дверь багажного отделения и переключатель внешней ручки) и беспроводной дистанционный ключ (FOB), или может остановить заднюю дверь. Модуль задней двери с электроприводом (PTGM) отправляет и получает информацию через BCM, приборную панель, SJB и CAN связь, так что он может принять решение об открытии/закрытии двери багажника и самодиагностике.

Есть функция безопасности для изменения направления при обнаружении препятствия. во время операции.

Если режим питания отключен из-за разряженной батареи или отключен Power Tail Gate Модуль (ПТГМ), ручное открытие/закрытие возможно с помощью аварийного рычага на защелку двери багажного отделения после отпирания двери багажного отделения.

Расположение и направление задней двери

Система PTG измеряет положение задней двери с помощью датчика общего зала. внутри двигателя шпиндельного узла.

Кроме того, направление задней двери можно подтвердить, проанализировав направление работы шпинделя.

Подсчет сигнала (подтверждение местоположения) датчика Холла действителен как в силовом режиме работы и обычном режиме работы.

Автоматический режим работы PTG можно изменить на ручной режим работы, изменив настройки кластера.

Компоненты

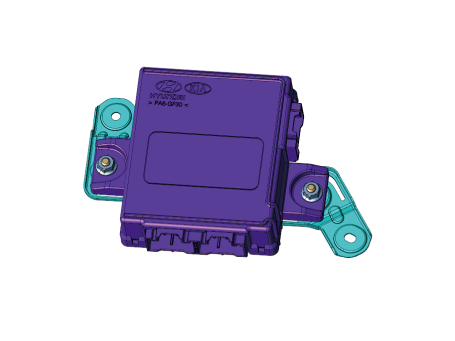

1.	Модуль задней двери с электроприводом (PTGM) ПТГМ установлен внутри правой боковой обшивки багажного отсека. назад. PTGM управляет двумя приводными двигателями шпинделя. Он также контролирует функцию защиты от защемления, анализируя датчик защиты от защемления. и датчик холла в шпинделе.

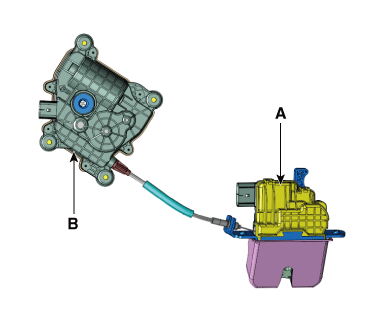

2.	Защелка PTG в сборе Узел защелки PTG состоит из силовой защелки (A) и силового закрывающего устройства. (Б). Узел защелки PTG установлен в конце двери багажного отделения и работает режим блокировки/разблокировки питания под управлением PTGM.

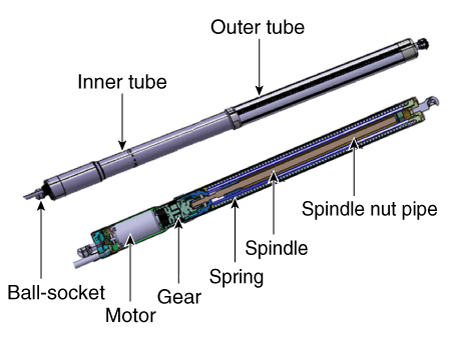

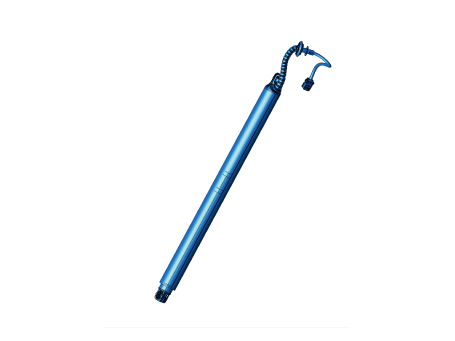

3.	ПТГ шпиндель Шпиндель PTG управляет открыванием и закрыванием задней двери с помощью крутящего момента двигателя внутри. Распознайте направление движения задней двери, отправив вращающийся двигатель сигнал направления внутри шпинделя к PTGM.

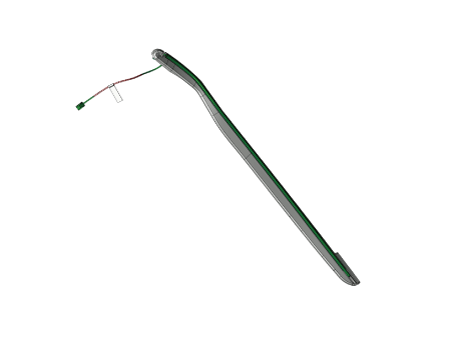

Полоска против защемления

APS (полоса против защемления) устанавливается с левой и правой сторон дверь багажника и обнаруживает защемление объекта во время закрывания двери багажника с электроприводом операция.

При обнаружении заедания ПТГМ немедленно полностью перевернет заднюю дверь. открытый статус.

Планка защиты от защемления не работает, когда задняя дверь полностью или полностью закрыта. открыт, находится в стационарном состоянии или при открытии.

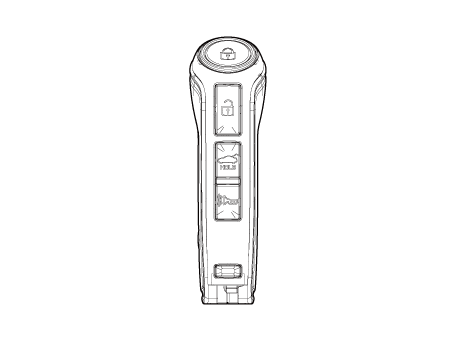

Беспроводной передатчик

Задняя дверь запускает функцию Power Opening, когда открывается задняя дверь. кнопка на беспроводном передатчике нажата более 1,0 секунды.

Если кратковременно нажать кнопку при открывании двери багажного отделения с электроприводом или закрывается, дверь багажного отделения с электроприводом остановится.

Если кнопка нажата в течение 1,0 секунды при открывании двери багажного отделения с электроприводом или закрывается, дверь багажного отделения с электроприводом изменит свое направление.

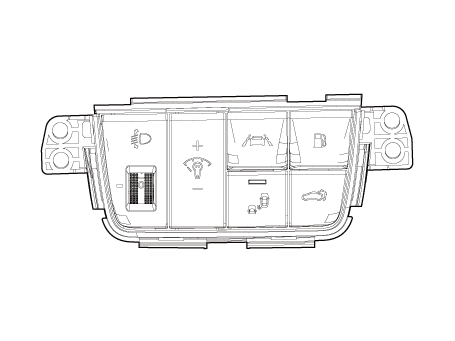

Переключатель бокового аварийного щитка

Если переключатель боковой панели безопасности будет нажат в течение 1,0 секунды, дверь багажного отделения откроется. привести в действие функцию открытия или закрытия питания.

Если кратковременно нажать выключатель боковой панели, когда дверь багажного отделения с электроприводом открывается или закрывается, дверь багажного отделения с электроприводом остановится.

Если переключатель боковой подушки безопасности нажат в течение 1,0 секунды, когда питание задняя дверь открывается или закрывается, задняя дверь с электроприводом меняет свое направление.

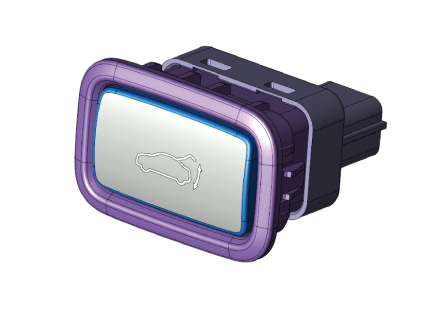

7.	Внутренний выключатель задней двери с электроприводом Если переключатель внутри задней двери будет нажат, задняя дверь откроется. функция силового закрытия.

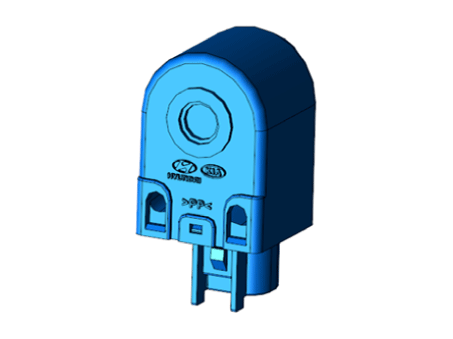

8.	Зуммер задней двери с электроприводом При обнаружении препятствия или неправильной работе функции питания в соответствии с заказом пользователя тревожный зуммер будет звучать в течение 3 раз. И когда функция питания выполняется правильно, тревожный зуммер будет звучат дважды.

Принцип работы

Открытие Силы Задняя дверь

Сигнал первичного переключения отправляется на PTGM по шине CAN. (прислано SJB)

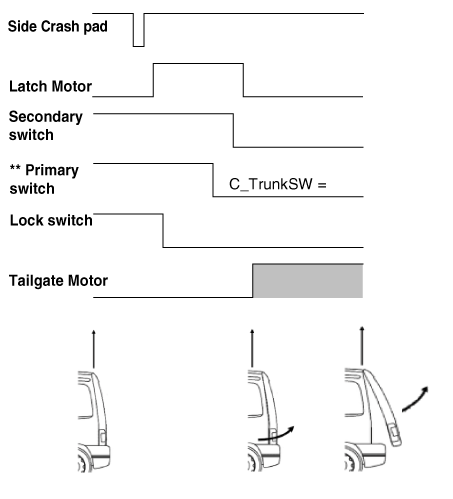

Открытие багажника с электроприводом Процесс

1.	Открывание начнется после сигналов от нижнего переключателя аварийной панели двери багажного отделения. Ручной переключатель или беспроводной дистанционный ключ (FOB).

2.	Электродвигатель защелки откроет заднюю дверь, отпустив защелку (через СЖБ).

3.	Чтобы открыть заднюю дверь, модуль PTG активирует шпиндель задней двери. моторы.

4.	Скорость двигателей шпинделя контролируется датчиком Холла в мотор.

Угол открывания задней двери будет рассчитываться по количеству импульсов датчика холла.

•	Когда движение двигателя ограничено, PTGM определяет как препятствие и либо повернуть в противоположном направлении или остановить движение двигателя.

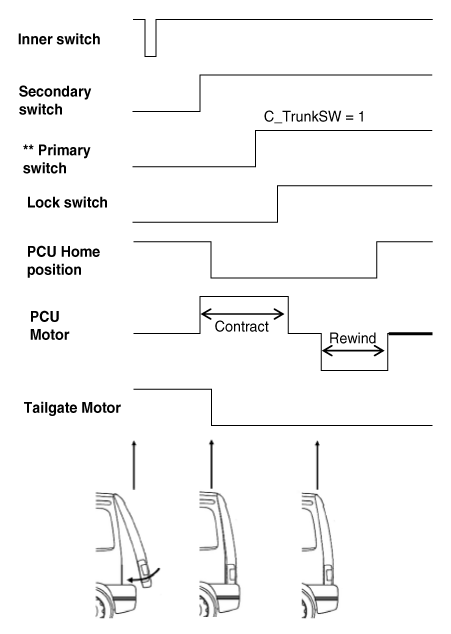

Закрытие багажника с электроприводом

Процедура открытия багажника с электроприводом :

1.	Закрытие начнется после сигналов от выключателя аварийной панели внутренней двери багажника. переключатель или беспроводной дистанционный ключ (FOB).

2.	Чтобы закрыть заднюю дверь, PTGM задействует двигатели шпинделя.

3.	PTGM контролирует угол закрытия задней двери, подсчитывая импульсы. от датчиков холла.

4.	Замок багажника надевается на ответную планку, и если усилие запирания не слишком слабая защелка будет в положении Half Lock. (защелка полностью открыта → защелка наполовину замок)

5.	После получения сигнала переключателя Half Lock от защелки PTGM остановить работу двигателя шпинделя задней двери.

6.	PTGM подаст напряжение на PCU, и PCU начнет операцию фиксации. пока PTGM не получит сигнал Full Lock от защелки.

7.	Дверь багажника полностью закрыта, а защелка полностью заперта.

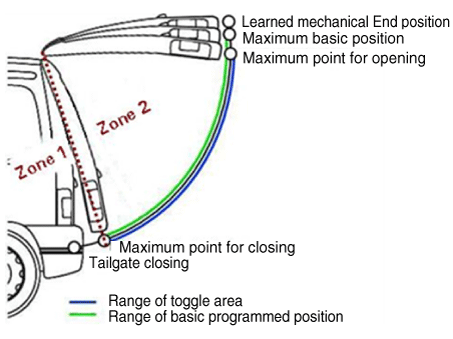

Обучение/расчет/программа Расположение

Максимальная точка для открытия

Движение направления открытия за пределы этого положения заставит задняя дверь, чтобы достичь максимального базового положения, и перегрузить механический система (петля).

Таким образом, открытие движения за пределы этой позиции невозможно.

Но, если движение началось из нижнего положения, дверь багажника сдвинется дальше этой точки.

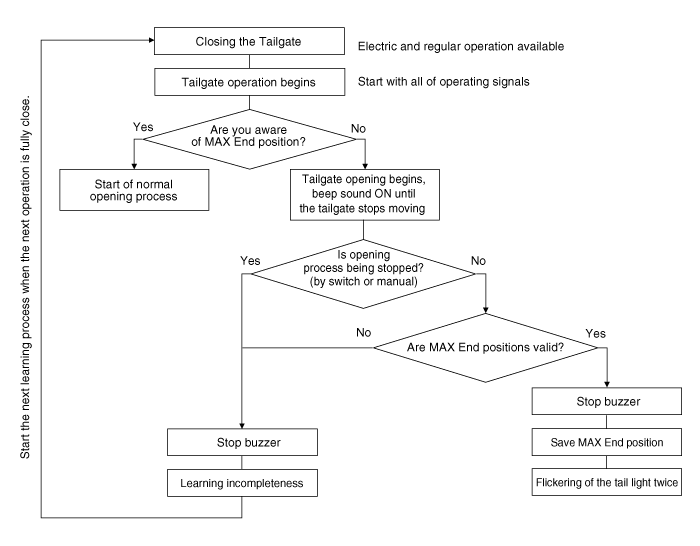

Изученное механическое конечное положение

Механическое конечное положение — это положение механического ограничения, которое считается как 100% открыт.

Эта позиция изучается в процессе первого открытия задняя дверь.

После обучения дверь багажника не будет выходить за пределы максимального базового положение, определяемое как плавный останов.

Все позиции будут определяться параметрами, которые обозначены по ЭБУ.

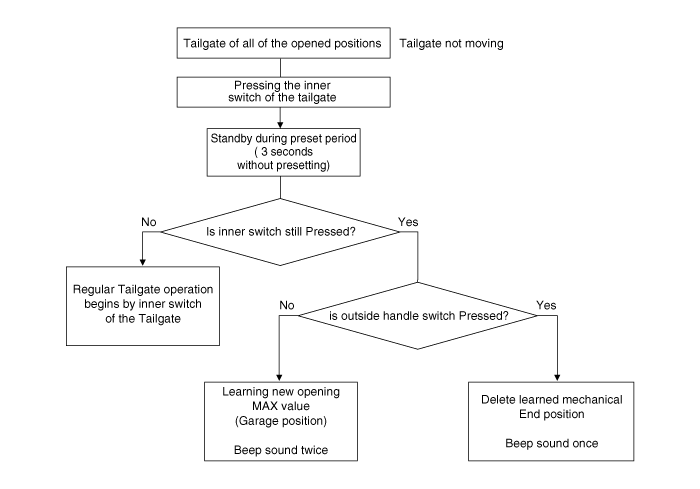

Открытое максимальное программирование (Гаражное положение)

После изучения механического конечного положения базовое положение определяется пользователем будет рассматриваться как максимальное базовое положение.

–	Пользователь может переместить заученную базовую позицию в любую позицию. (в пределах между Максимальной позицией на Закрытие и Максимальной Базовая позиция)

–

Если пользователь хочет переместить новую базовую позицию ниже, чем старое базовое положение, он или она должны переместить заднюю дверь в новое положение автоматически или вручную и нажмите внутренний переключатель двери багажного отделения в течение пяти секунд. (Время может отличаться в зависимости от с параметрами.)

–	Если пользователь желает установить положение двери багажного отделения выше максимального базовое положение, ECU установит базовое положение как максимальное базовое позиция.

Системный параметр

Прежде чем гарантировать нормальную работу, механические допуски и регулировку на производственной линии автомобиля и коррекция максимального диапазона движения с помощью Power Tailgate требуется сборка.

От конечной точки, которая ограничена механическим заеданием при открытой двери багажного отделения. полностью закрыта (защелка заблокирована), максимальный диапазон движения двери багажника при работе выражается номером импульсного сигнала Холла скорости вращения шпинделя и положения датчика, которые отправляются ECU.

Режим калибровки

Ручная декалибровка Режим

Режим работы зуммера

Операция	Источник запроса	Количество циклов зуммера	Количество циклов опасности	Комментарий
Начать открытие	Внешний переключатель	2	2	Задержка запуска задней двери до завершения первого цикла
	Внутренний переключатель
	Консольный переключатель
	Удаленный ключ
	Смарт-ключ
Начать закрытие	Внешний переключатель	2	2
	Внутренний переключатель
	Консольный переключатель
	Удаленный ключ
	Смарт-ключ
Прямое изменение направления (Открыть -> Закрыть) (Область: закрыто - максимальная конечная точка для закрытия)	Внешний переключатель	2	2	Без задержки (реверс и жужжание одновременно) - Только задержка из-за механической системы
	Внутренний переключатель
	Консольный переключатель
	Удаленный ключ
	Смарт-ключ
Обнаружение препятствий (Начало обратного хода)	-	3	-	-
Скорость автомобиля при открытой задней двери	-	10	-	Условие остановки 1. Выполнить 10 раз. 2. Полный замок багажника.
Отрегулировать высоту	Внутренний переключатель	2	-	-
Инициализация (Удаление конечного положения и базового положения)	Внутренний переключатель и внешний переключатель	1	-	-
Инициализация (Конечная точка обучения)	-	-	2	-
Инициализация (Во время калибровки)	-	Непрерывный	-	-
Задняя дверь не закрыта	-	10	10	Задняя дверь закрыта, но переключатель блокировки не выключен (все еще открыт)
Обнаружение ошибки	-	3	-	- ошибка АПС - Ошибка шпинделя - Ошибка датчика Холла - Системная ошибка (ошибка EEPROM) - Ошибка напряжения (больше/меньше) - ошибка блока управления - Ошибка положения защелки - Залипшие переключатели. (Переключатель нажат более 30 секунд) - Тепловая защита

Поиск неисправностей

Проверка отказов

Диагностика с помощью KDS

В электрической системе тела неисправность можно быстро диагностировать с помощью система диагностики автомобиля (КДС).

Диагностическая система (KDS) предоставляет следующую информацию.

(1)	Самодиагностика: проверка неисправности и кодового номера (DTC)

(2)	Текущие данные: проверка состояния входных/выходных данных системы.

(3)	Проверка срабатывания: Проверка состояния работы системы

(4)	Дополнительная функция: Управление другими функциями, включая систему настройка параметров и регулировка нулевой точки

2.	Выберите «Модель автомобиля» и «Модуль задней двери с электроприводом» для проверки. для проверки автомобиля тестером.

3.	Выберите меню «Текущие данные» для поиска текущего состояния ввода/вывода. данные.

4.	Чтобы принудительно активировать входное значение проверяемого модуля, выберите опция «Проверка срабатывания»

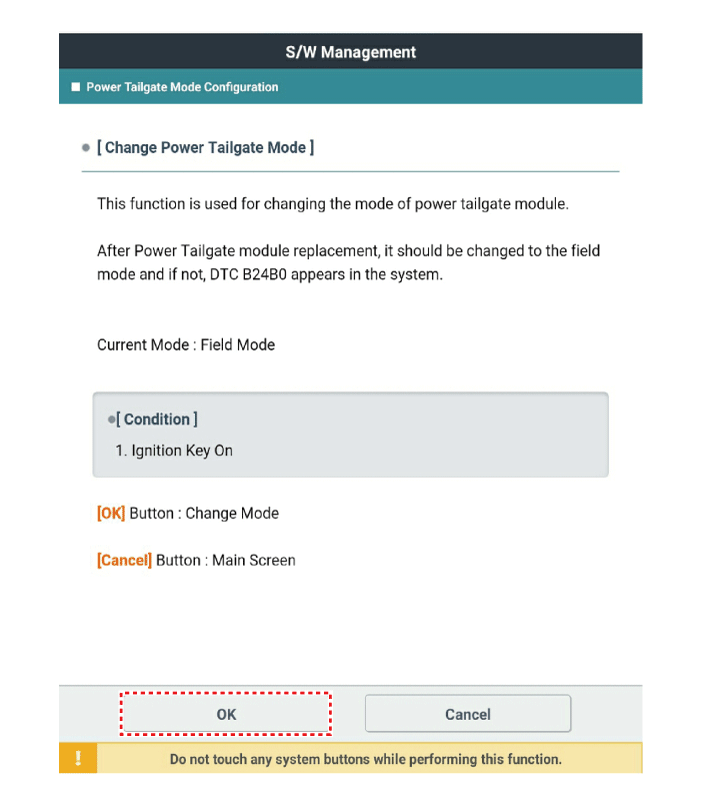

Изменение режима (мощность Система задней двери)

1.	После замены на новый модуль задней двери с электроприводом проверьте наличие кода DTC. во все времена. Если существует код DTC B24B0, выполните изменение режима двери багажного отделения с электроприводом.

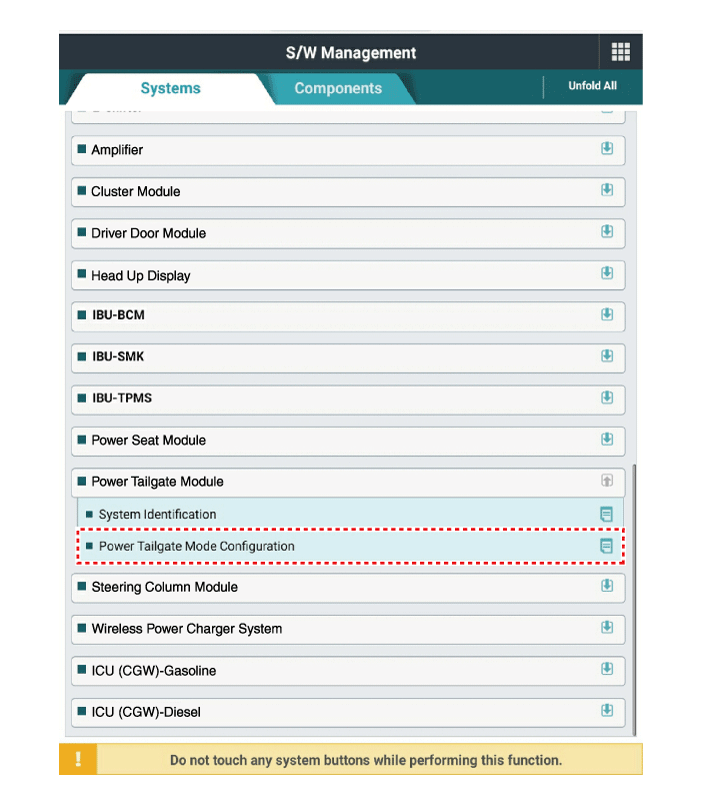

2.	После подключения KDS выберите процедуру «Изменение режима двери багажника с электроприводом».

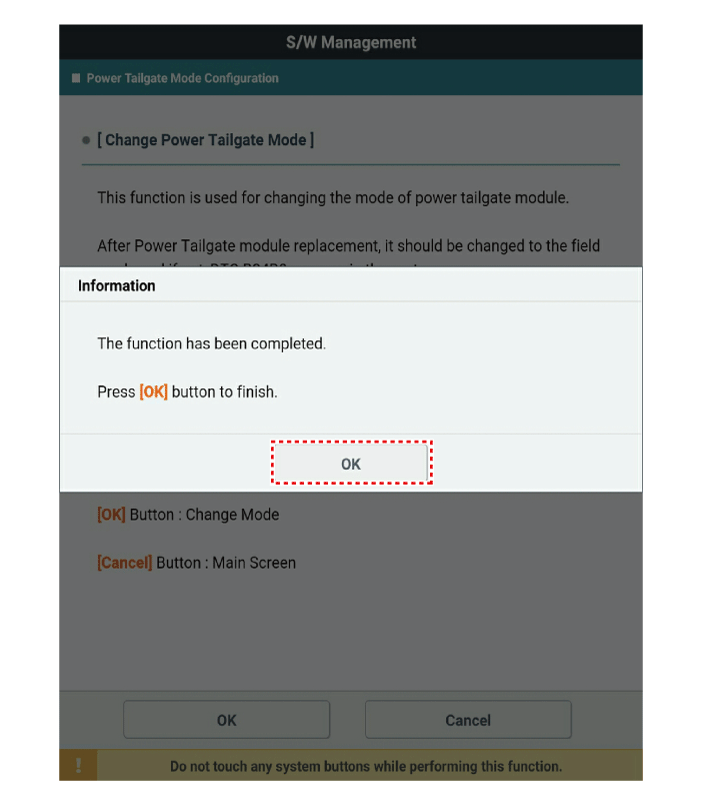

Выполните процедуру изменения режима двери багажного отделения в соответствии с отображаемыми сообщениями. на КДС.

•	Если система задней двери с электроприводом работает в заводском режиме, он издает ненормальный предупреждающий звук.

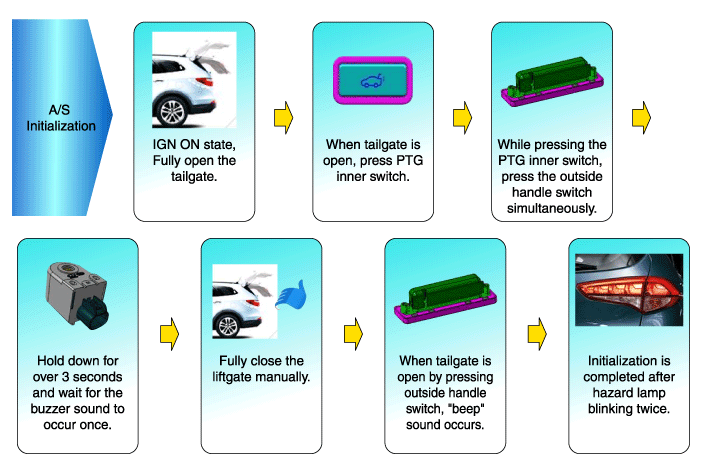

Инициализация системы

Инициализация системы необходима для распознавания закрытого положения двери багажного отделения. к модулю задней двери.

Процесс инициализации после сброса питания батареи, инициализация системы требуется для точного определения положения максимального открытия и закрытия задней двери.

Задняя дверь с электроприводом работает нормально после завершения инициализации системы.

Процедура :

Осмотр и испытание - Система задней двери с электроприводом

Система Power Tailgate представляет собой сложную систему, состоящую из нескольких компонентов. Чтобы получить точный результат проверки, модуль управления задней двери с электроприводом должен быть проверено.

Наиболее надежным, эффективным и точным методом является использование KDS, требуемого электропривод багажника.

KDS помогает техническим специалистам при осмотре отключенного коммутатора и позволяет проверить запись текущего состояния переключателя модуля управления задней дверью с электроприводом.

Аккумулятор должен быть полностью заряжен перед проведением всех испытаний на питание задняя дверь, и все мешающие элементы системы должны быть показаны и поняты. (обратитесь к объяснению «умной» задней двери) См. справочную таблицу анализа при осмотре и тестировании умной задней двери.

Положение дел	Причина	Решение
Внезапное открытие двери багажника	Активация по ошибке или неисправность переключателя открытия/закрытия	Проверьте на короткое замыкание или неисправность короткого замыкания переключателя
	Неисправность защелки в сборе	Проверьте подключение проводки
	Неисправность защелки в сборе	Проверьте наличие кода неисправности и при необходимости замените защелку.
	Отказ Smart Tailgate или модуля управления кузовом	Сбросьте предохранитель модуля или снова подключите аккумулятор. Если он не работает должным образом, проверьте подключение проводки и проанализируйте руководство.
Невозможно открыть и закрыть дверь багажника	Ложная индикация или состояние не припарковано	Проверить состояние переключателя с помощью анализирующего устройства
	Низкое напряжение батареи модуля Power Tailgate	Проверьте правильность напряжения на задней двери с электроприводом.
	Низкое напряжение батареи модуля Power Tailgate	Аккумулятор заряжен
	Вздутие предохранителя	Проверьте, не вздулся ли предохранитель
	Неисправность шпинделя PTG	Проверить состояние шпинделя PTG
	Критический сбой кода в блоке управления IBU/задней двери	Проверить статус кода с помощью KDS
	Неисправность защелки в сборе	Проверьте, не вздулись ли соединения проводки предохранителя.
	Неисправность защелки в сборе	Проверьте, не мешает ли какой-либо посторонний предмет работе защелки. сборка.
Невозможно открыть и закрыть заднюю дверь	Неисправность в сборке двигателя	Проверить сборку двигателя
	Интерференция составляющих компонентов	Замените необходимые детали или сбросьте неисправное положение.
	Проблема с проводкой (система или автомобиль)	Решите проблему с помощью карты проводки.
	Проблема с проводкой (система или автомобиль)	См. схему подключения.
Потеря электричества во время работы задней двери	Проблема с проводкой (система или автомобиль)	Решите проблему с помощью карты проводки.
	Проблема с проводкой (система или автомобиль)	См. схему подключения.
	Низкое напряжение автомобильного аккумулятора	Проверьте правильность напряжения PTGM.
	Низкое напряжение автомобильного аккумулятора	Зарядить аккумулятор
	Сбой в электроприводе задней двери или IBU	Проверьте код неисправности с помощью анализирующего устройства
	Неисправность в сборке двигателя	Проверьте двигатель в сборе
Блокировка питания невозможна в первичном/вторичном положении	Неисправность защелки в сборе	Проверьте, не вздулись ли соединения проводки предохранителя.
		Проверьте код неисправности с помощью анализирующего устройства
		Решите проблему, используя руководство по анализу автомобиля.
		При необходимости замените узел защелки.
	Интерференция составляющих компонентов	Замените необходимые детали или сбросьте неисправное положение.
	Сбой в электроприводе задней двери или IBU	Проверьте код неисправности с помощью анализирующего устройства
	Чрезмерное усилие уплотнения задней двери	Проверьте, нет ли ударов по уплотнению, неисправности сборки, наличия постороннего предмета или других возможных причин. факторы.
	Неисправность в сборке двигателя	Проверьте двигатель в сборе
Невозможно разблокировать защелку в основном положении	Ложная индикация или состояние не припарковано	Проверить состояние переключателя с помощью анализирующего устройства
	Низкое напряжение батареи модуля Power Tailgate	Проверьте правильность напряжения на задней двери с электроприводом.
	Низкое напряжение батареи модуля Power Tailgate	Аккумулятор заряжен
	Вздутие предохранителя	Проверьте, не вздулся ли предохранитель
	Неисправность защелки в сборе	Проверить состояние переключателя с помощью анализирующего устройства
		Проверьте, не мешает ли посторонний предмет работе узла защелки или удары по компонентам.
		Решите проблему, используя руководство по анализу автомобиля.
		При необходимости снимите узел защелки.
	Неисправность в соединении внешней ручки	Проверьте соединение рукоятки и соединение проводки.
	Отказ электропривода задней двери или модуля управления кузовом	Проверьте код неисправности или выполните цикл, используя анализирующее устройство.
	Интерференция составляющих компонентов	Замените необходимые детали или сбросьте неисправное положение.
Управление дверью багажника с помощью выдвижного/консольного переключателя недоступно.	Вздутие предохранителя	Проверьте, не вздулся ли предохранитель
	Низкое напряжение ПТГМ	Проверьте правильность напряжения PTGM.
	Низкое напряжение ПТГМ	Зарядить аккумулятор
Невозможно разблокировать электрический замок	Неисправность замка в сборе	Проверьте, не мешает ли посторонний предмет работе узла защелки или удары по компонентам.
		Проверьте код неисправности или выполните цикл, используя анализирующее устройство.
		Проверьте переключатель «полюс/защелка» с помощью анализирующего устройства.
		Устраните проблему с помощью руководства по осмотру автомобиля
Невозможно разблокировать электрический замок	Неисправность модуля электропривода задней двери	Устраните проблему с помощью руководства по осмотру автомобиля
	Отказ встроенного блока управления кузовом (IBU	Устраните проблему с помощью руководства по осмотру автомобиля
	Отказ встроенного блока управления кузовом (IBU	Замените IBU при необходимости
	Неисправность беспроводного ключа дистанционного управления	Перепишите программу ключа беспроводного дистанционного управления
	Неисправность беспроводного ключа дистанционного управления	Замените ключ беспроводного дистанционного управления
	Неисправность мотора задней двери в сборе	Проверьте, нет ли посторонних предметов, мешающих работе узла двигателя.
		Проверьте подключение проводки
		Замените узел, если муфта двигателя не работает.
		Замените переключатель, если переключатель полного открытия не работает
		Устраните проблему с помощью руководства по осмотру автомобиля
		При необходимости замените двигатель
Невозможно поддерживать открытое состояние задней двери	Отказ на шпинделе PTG	Заменить шпиндель PTG
Невозможно поддерживать открытое состояние задней двери	Отказ на шпинделе PTG	Проверьте, не повреждены ли прикрепленные объекты
Чрезмерное рабочее усилие при открытии и закрытии	Отказ на шпинделе PTG	Заменить шпиндель PTG
	Отказ на шпинделе PTG	Проверьте, не повреждены ли прикрепленные объекты
	Интерференция составляющих компонентов	Замените необходимые детали или сбросьте неисправное положение.
Когда дверь багажника продолжает запираться	Неисправность замка в сборе	Проверьте, не вздуты ли соединения проводки и предохранитель.
Когда дверь багажника продолжает запираться	Неисправность замка в сборе	Проверьте переключатель с помощью анализирующего устройства
Когда задняя дверь остается в режиме электрического замка	Неисправность замка в сборе	Проверьте подключение проводки
		Проверить наличие инородного объекта
		Устраните проблему с помощью руководства по осмотру автомобиля
	Неисправность модуля управления	Проверьте код неисправности с помощью анализирующего устройства
	Проблема с проводкой (система или автомобиль)	Решить проблему, обратившись к электрической цепи
		См. схему подключения.
		Подробный процесс см. в руководстве по осмотру автомобиля.
	Выход из строя моторной сборки	Постоянно проверяйте операционную среду
	Проблема с проводкой (система или автомобиль)	Решить проблему, обратившись к электрической цепи
	Проблема с проводкой (система или автомобиль)	См. схему подключения.
Очень медленно открывается дверь багажника	Напряжение аккумуляторной батареи автомобиля слишком низкое	Проверьте правильность напряжения PTGM.
	Напряжение аккумуляторной батареи автомобиля слишком низкое	Зарядить аккумулятор
	Неисправность шпинделя ПТГ задней двери	При необходимости замените шпиндель PTG задней двери.
	Интерференция составляющих компонентов	Замените необходимые детали или сбросьте неисправное положение.
	Слишком крутой угол наклона автомобиля для работы на электричестве	Управляйте задней дверью вручную
	Неисправность мотора задней двери в сборе	При необходимости замените двигатель в сборе
Дребезжащий или скрипучий звук	Посторонний предмет застрял в компонентах задней двери	Удалить чужой объект
Дребезжащий или скрипучий звук	Чрезмерное затягивание или ослабление компонентов	Устраните чрезмерную герметичность или рыхлость

Привод дверного зеркала с электроприводом

Компоненты и расположение компонентов Компоненты 1. Боковой повторитель 2. Индикатор BCW 3. Камера АВМ 4. Лампа-лужа Процедуры ремонта Вдох...

Модуль задней двери с электроприводом

Компоненты и расположение компонентов Компоненты Нет. Соединитель А Соединитель Б Соединитель С 1 Источник питания ...

Дополнительная информация:

Руководство по эксплуатации Kia Stinger CK 2018-2023: Наружное зеркало заднего вида

Перед поездкой обязательно отрегулируйте углы наклона зеркал. Ваш автомобиль оснащен как левым, так и правым внешним задним обзором. зеркала. Зеркала можно регулировать дистанционно с помощью дистанционного переключателя. Зеркало Головки можно откинуть назад, чтобы предотвратить повреждение во время автоматической мойки автомобиля или при ...

Kia Stinger CK 2018-2023 Руководство по техническому обслуживанию: Конденсатор

Компоненты и расположение компонентов Компоненты 1. Конденсатор Процедуры ремонта осмотр 1. Проверьте ребра конденсатора на наличие засоров и повреждений. В случае засорения очистите с помощью водой и высушите сжатым воздухом. Если погнулась, аккуратно прикурить...
