Процедуры ремонта приборной панели кластера

Замена

1. 1

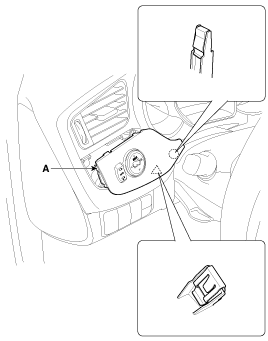

   С помощью отвертки или съемника снимите декоративную накладку [LH] (A).



2. 2
   Отсоедините разъем выключателя зеркал заднего вида с электроприводом (А).



3. 3
   С помощью отвертки или съемника снимите верхний кожух рулевой колонки. панель (А).



4. 4
   Используя отвертку или съемник, снимите панель цилиндра приборной панели. (А).



5. 5
   С помощью отвертки или съемника снимите центральную панель (А).



6. 6
   Отсоедините разъем кнопки пуска/остановки (А).



7. 7
   Ослабив крепежные винты, снимите центральный воздуховод. воздуховод (А).



8. 8
   Отсоедините разъем выключателя аварийной сигнализации (А) и разъем выключателя отключения. (Б).



9. 9
   Ослабив крепежные винты, снимите боковой воздуховод. [ЛС] (А).



10. 10
    После ослабления крепежных винтов снимите лицевую панель кластера. верхняя панель (А).



11. 11
    Установите в порядке, обратном снятию.
