Kia Cee'd: Процедуры ремонта Crash Pad / Crash Pad центральной панели

Руководство по ремонту Kia Cee'd JD. / Кузов (внутри и снаружи) / Аварийная площадка / Процедуры ремонта центральной панели аварийной площадки

Замена
•
Поддевая плоской отверткой, оберните ее защитным ленту и нанесите защитную ленту вокруг соответствующих частей, чтобы предотвратить повреждение.
•
Наденьте перчатки, чтобы защитить руки.
•
Будьте осторожны, чтобы не поцарапать поверхность корпуса.
1.
Снимите пыльники (В) и ручку переключения передач (А).

2.
С помощью отвертки или съемника снимите декоративную накладку консоли (A).
[левый]

[Правый]

3.
С помощью отвертки или съемника снимите верхнюю крышку консоли (А).

4.
Отсоедините разъем индикатора (А).

5.
Отсоедините разъем переключателя EPB (А).

6.
Ослабив крепежные винты, снимите лоток консоли (A).

7.
Отсоедините разъемы (А).

8.
Снимите нижнюю панель аварийной подушки.
(См. Crash Pad — «Нижняя панель Crash Pad»)
9.
Снимите корпус перчаточного ящика.
(См. Crash Pad — «Корпус перчаточного ящика»)
10.

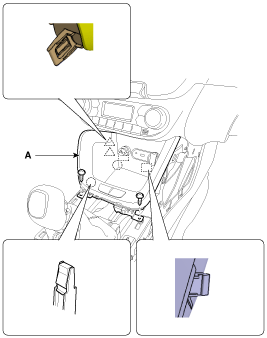

Ослабив крепежные винты, снимите центральную часть защитной накладки. нижняя панель (А).

11.
Отсоедините разъемы блока управления отопителем (А), лампы поддона консоли. разъем (B), шланг отопителя (C).

12.
Установите в порядке, обратном снятию.
•
Убедитесь, что разъем подключен правильно.
•
Замените все поврежденные клипсы.
