Компоненты

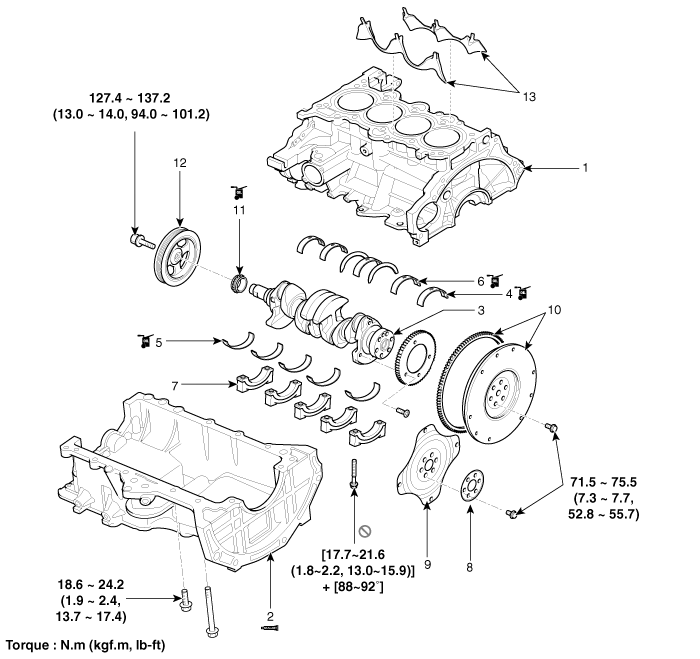

1. Блок цилиндров
2. Каркас лестницы
3. Коленчатый вал
4. Верхний подшипник коленчатого вала		 5. Нижний подшипник коленчатого вала
6. Упорный подшипник
7. Крышка коренного подшипника
8. Адаптерная пластина		 9. Ведущий диск
10. Маховик
11. Звездочка коленчатого вала
12. Шкив коленчатого вала
13. Вставка водяной рубашки

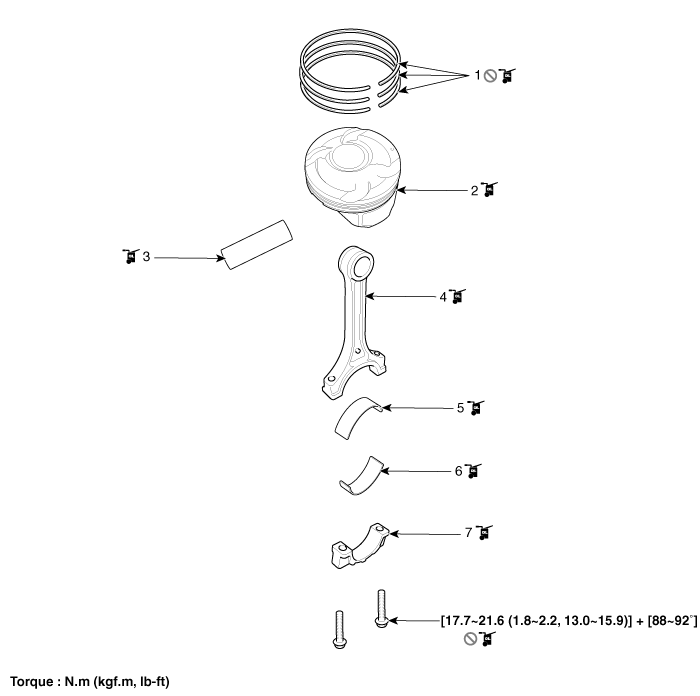

1. Поршневое кольцо
2. Поршень
3. Поршневой палец
4. Шатун		 5. Верхний подшипник шатуна
6. Нижний подшипник шатуна
7. Крышка шатунного подшипника
