Обогрев рулевого колеса Принципиальные схемы

Место в руководстве: Рулевая система
Общая информация — 15Обслуживание — 7Механическая система двигателя — 84Электрическая система двигателя — 49Система контроля выбросов — 22Топливная система — 95Система сцепления — 28Механическая коробка передач — 21Система трансмиссии с двойным сцеплением (DCT) — 47Карданный вал и ось — 20Подвесная система — 36Рулевая система — 23Сдержанность — 39Тормозная система — 54Кузов (внутри и снаружи) — 209Электрическая система кузова — 254Отопление, вентиляция, кондиционирование воздуха — 56
~1мин чтения

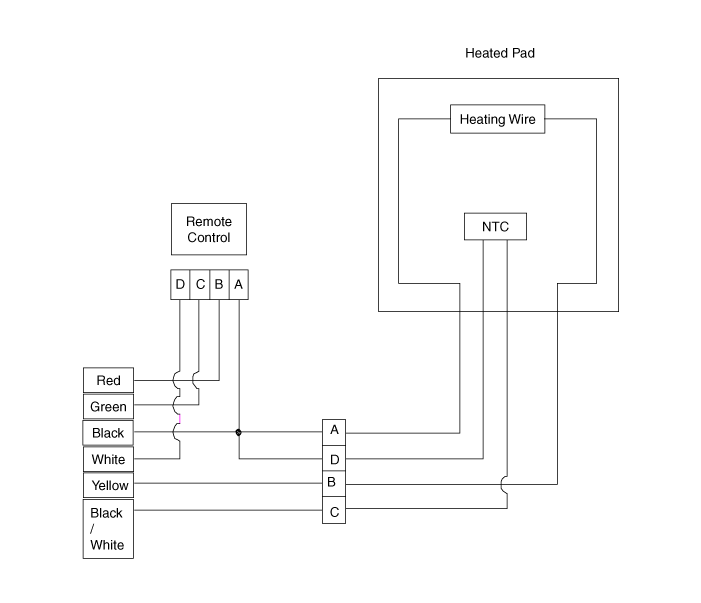

Схема системы

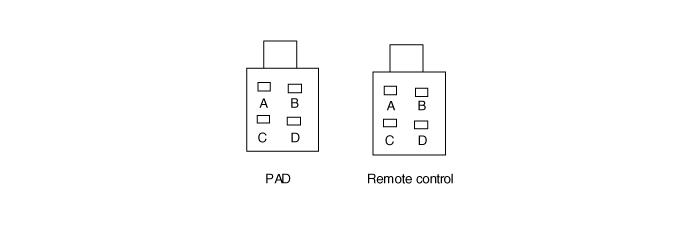

Терминал Функция
Корпус Приколоть Функция Цвет провода
Подушечка А ЗАЗЕМЛЕНИЕ Назад
Б НАГРЕВАТЕЛЬ Желтый
С НТЦ+ Назад / Желтый
Д НТК- Назад
Удаленный
контроль		 А ЗАЗЕМЛЕНИЕ Назад
Б ЛЕТУЧАЯ МЫШЬ Красный
С ВЕЛ Зеленый
Д ВЫКЛЮЧАТЕЛЬ Белый
