Система трансмиссии с двойным сцеплением (DCT)
Блок управления коробкой передач (TCM) Принципиальные схемы
Место в руководстве: Система трансмиссии с двойным сцеплением (DCT)
~2мин чтения
Разъем и клемма TCM функция
Функция терминала TCM

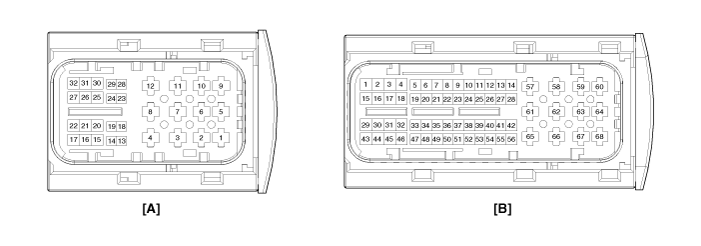

Соединитель [А]| Приколоть | Описание | Приколоть | Описание |
| 1 | Выберите привод | 17 | - |
| 2 | Привод сцепления(C2) | 18 | Выберите привод |
| 3 | - | 19 | Выберите привод |
| 4 | - | 20 | - |
| 5 | Выберите привод | 21 | - |
| 6 | Привод сцепления(C2) | 22 | - |
| 7 | Земля | 23 | Привод сцепления(C2) |
| 8 | - | 24 | Привод сцепления(C2) |
| 9 | Выберите привод | 25 | Привод сцепления(C2) |
| 10 | Привод сцепления(C2) | 26 | - |
| 11 | Земля | 27 | - |
| 12 | - | 28 | Привод сцепления(C2) |
| 13 | Выберите привод | 29 | Привод сцепления(C2) |
| 14 | Выберите привод | 30 | - |
| 15 | Выберите привод | 31 | - |
| 16 | - | 32 | - |
Соединитель [В]
| Приколоть | Описание | Приколоть | Описание |
| 1 | - | 33 | - |
| 2 | - | 36 | Переключатель спортивного режима (вверху) |
| 3 | - | 37 | - |
| 4 | Земля | 38 | Входной датчик скорости 2 |
| 5 | 39 | Входной датчик скорости 2 | |
| 6 | Переключатель диапазонов передачи "N" | 40 | - |
| 7 | Переключатель диапазонов передачи "D" | 41 | Привод сцепления (C1) |
| 8 | Подрулевой переключатель (ВВЕРХ) | 42 | Привод сцепления (C1) |
| 9 | - | 43 | - |
| 10 | - | 44 | CAN Высокий |
| 11 | - | 45 | CAN Низкий |
| 12 | - | 46 | - |
| 13 | Привод переключения передач | 47 | - |
| 14 | Привод переключения передач | 48 | - |
| 15 | - | 49 | - |
| 16 | - | 50 | Переключатель спортивного режима (Select) |
| 17 | - | 51 | - |
| 18 | Земля | 52 | Входной датчик скорости 1 |
| 19 | - | 53 | Входной датчик скорости 1 |
| 20 | Переключатель диапазонов трансмиссии "R" | 54 | Привод сцепления (C1) |
| 21 | - | 55 | Привод сцепления (C1) |
| 22 | Переключатель спортивного режима (внизу) | 56 | Привод сцепления (C1) |
| 23 | Подрулевой переключатель (вниз) | 57 | Земля |
| 24 | - | 58 | Земля |
| 25 | - | 59 | Привод сцепления (C1) |
| 26 | Привод переключения передач | 60 | Привод переключения передач |
| 27 | Привод переключения передач | 61 | - |
| 28 | Привод переключения передач | 62 | - |
| 29 | - | 63 | Привод сцепления (C1) |
| 30 | - | 64 | Привод переключения передач |
| 31 | - | 65 | - |
| 32 | - | 66 | - |
| 33 | - | 67 | Привод сцепления (C1) |
| 34 | Переключатель диапазонов передачи "P" | 68 | Привод переключения передач |
