Система CVVT (непрерывная регулировка фаз газораспределения)

Описание и работа

Описание

Система непрерывного изменения фаз газораспределения (CVVT) опережает или задерживает клапан. синхронизация впускного и выпускного клапана в соответствии с управляющим сигналом ECM который рассчитывается по частоте вращения двигателя и нагрузке.

При управлении CVVT происходит перекрытие или недопуск клапана, что улучшает экономия топлива и снижение выхлопных газов (NOx, HC). CVVT улучшает работу двигателя за счет снижения насосных потерь, внутреннего эффекта рециркуляции отработавших газов, улучшения стабильности сгорания, улучшение объемного КПД и увеличение работы расширения.

Эта система состоит из:

• Клапан управления маслом CVVT (OCV), который подает моторное масло в кулачковый фазовращатель или вытекает моторное масло из кулачкового фазовращателя в соответствии с управляющим сигналом ECM PWM (Pulse With Modulation),

• и Cam Phaser, который изменяет фазу кулачка с помощью гидравлического сила моторного масла.

Моторное масло, вытекающее из клапана управления маслом CVVT, изменяет фазу кулачка. в направлении (опережение впуска/замедление выпуска) или в противоположном направлении (впуск Retard/Exhaust Advance) вращения двигателя за счет вращения ротора, соединенного с распределительный вал внутри фазовращателя.

Принцип работы

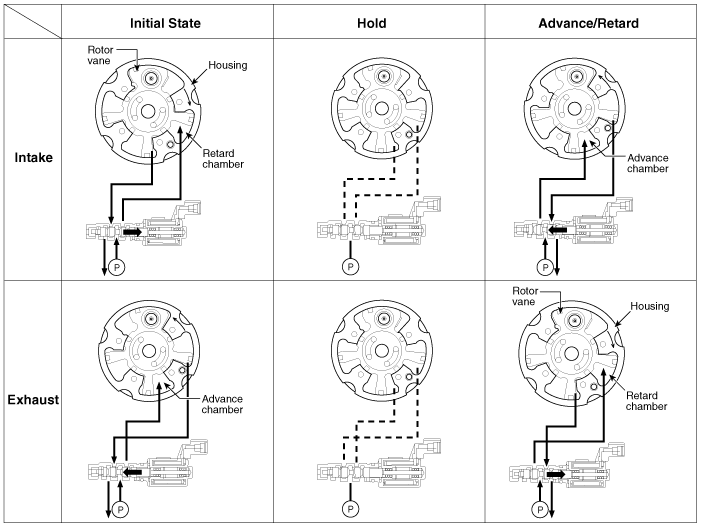

CVVT имеет механизм вращения лопасти ротора с создаваемой гидравлической силой. моторным маслом, подаваемым в камеру опережения или замедления в соответствии с Управление масляным клапаном CVVT.

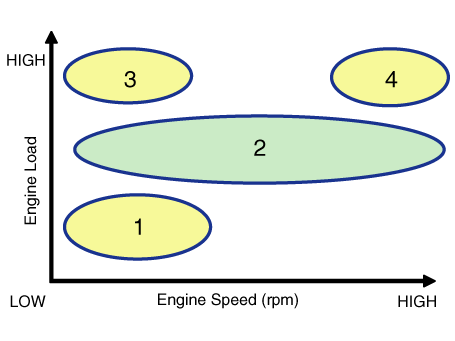

[Системный режим CVVT]

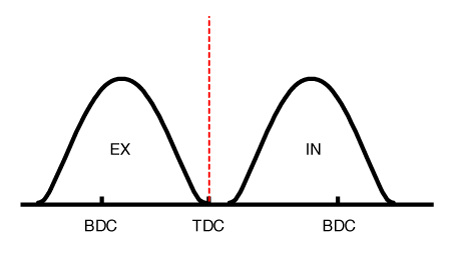

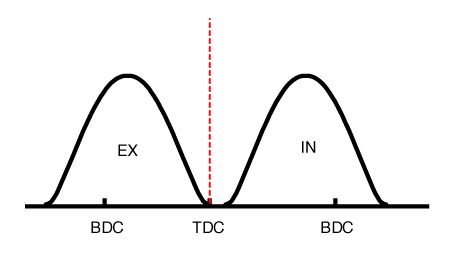

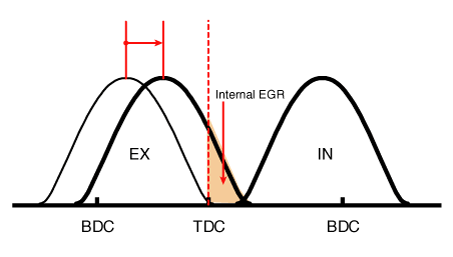

(1) Низкая скорость/низкая нагрузка	(2) Частичная нагрузка

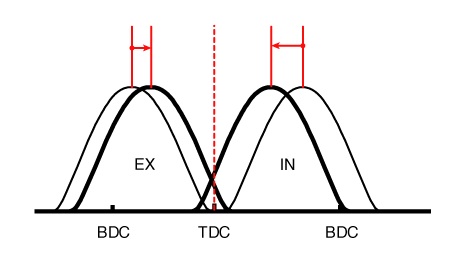

(3) Низкая скорость/высокая нагрузка	(4) Высокая скорость/высокая нагрузка
