Kia Picanto: электрическая система кузова / система камеры заднего вида

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Электрическая система кузова / Система камеры заднего вида

Компоненты и расположение компонентов

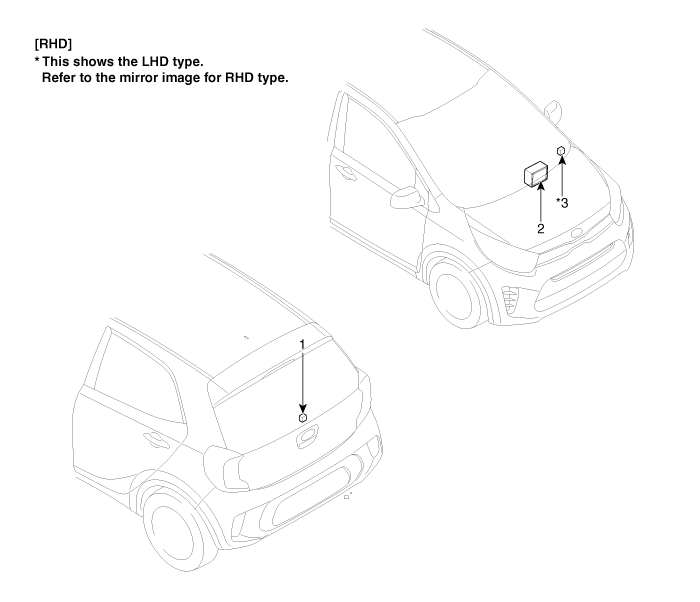

Расположение компонента

1. Камера заднего вида
2. Головное устройство АВН
3. датчик угла поворота рулевого колеса

Описание и работа
Описание
1.
К отображать заднюю часть транспортного средства, чтобы помочь водителю, он принимает транспортное средство сигнал изображения заднего вида с камеры заднего вида и отображает его на AVN монитор головного устройства или левое внутреннее зеркало заднего вида.
2.
Назад камера обзора является дополнительным устройством, отображающим мертвую зону на экран монитора, который автоматически работает, когда передача остается в положении «R» более 3 секунд.
3.
Это отображает расчетную траекторию с указаниями по парковке в соответствии с рабочим углом рулевого колеса. (Отдельного блока нет.)

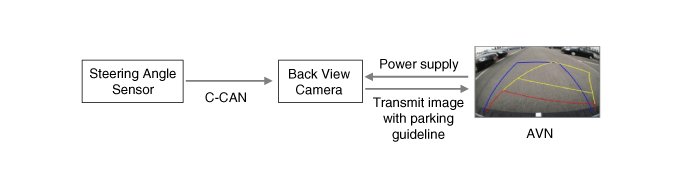

Структура системы (камера заднего вида, управляемая рулевым управлением)

Принципиальные диаграммы

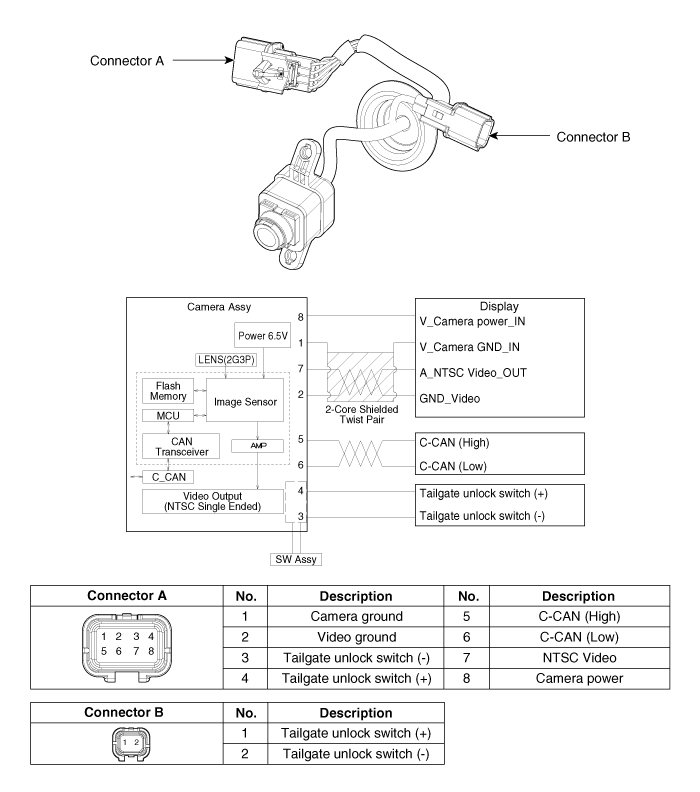

Принципиальная электрическая схема

Процедуры ремонта
Удаление
В случае плохого качества или плохой фокусировки обязательно проверьте состояние поверхности объектива камеры и наличие посторонних предметов.
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Снимите обшивку задней двери.
(См. Кузов — «Отделка задней двери»)
3.

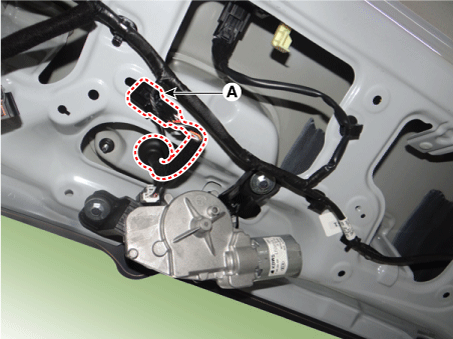

Отсоедините разъем наружной ручки двери багажного отделения (А).

4.

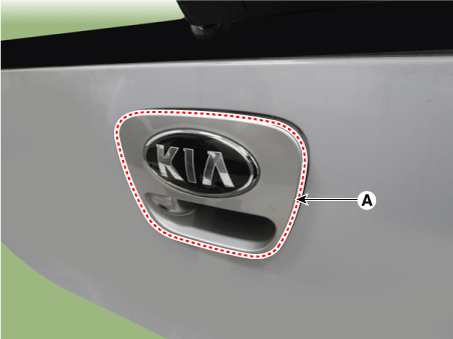

Снимите узел наружной ручки задней двери (А) после ослабления крепежных гаек.

5.

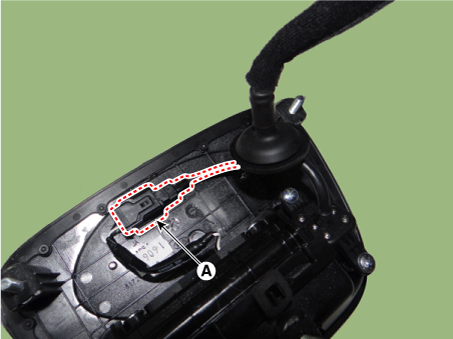

Отсоедините разъем выключателя открытия задней двери (А).

6.

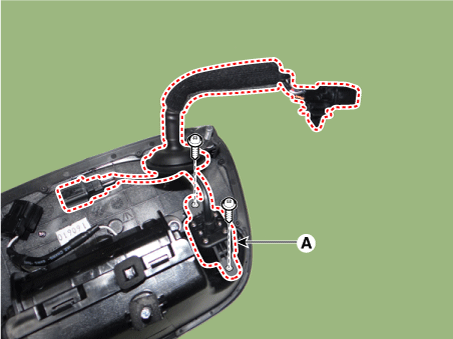

Снимите узел камеры заднего вида (А), предварительно ослабив крепежные винты.

Монтаж
1.
Установите блок камеры заднего вида.
2.
Подсоедините разъем переключателя открывания двери багажного отделения.
3.
Установите наружную ручку задней двери в сборе.
4.
Подсоедините разъем наружной ручки двери багажного отделения в сборе.
5.
Установите обшивку задней двери.
6.
Подсоедините отрицательную (-) клемму аккумуляторной батареи.
