Нет
|
Элемент
|
Описание
|
1
|
Стеклоочиститель, связанный с шайбой
|
|
–
|
Если
переключатель омывателя нажат на 0,06-0,2 секунды с автомобилем
В режиме IGN2 реле стеклоочистителя включается через 0,3±0,1 секунды после включения омывателя.
включается, а затем через 0,7 ± 0,1 секунды реле стеклоочистителя выключается.
|
|
–
|
Если
переключатель омывателя нажат более 0,2 секунды на автомобиле
В режиме IGN2 реле стеклоочистителя включается через 0,3±0,1 секунды после включения омывателя.
включается, а затем реле стеклоочистителя выключается на 2,5-3,8 секунды (стеклоочиститель
срабатывает 2-3 раза) после выключения омывателя.
|
|
2
|
Связанный с MIST стеклоочиститель
|
|
–
|
Если переключатель тумана стеклоочистителя нажат на 0,7 секунды, когда автомобиль
в режиме IGN2 реле стеклоочистителя включается, а затем выключается на 0,7 секунды
позже.
|
|
–
|
Если
переключатель тумана стеклоочистителя нажат более 0,7 секунды с
в режиме автомобиля в IGN2 реле стеклоочистителя включается, а затем выключается
0,7 секунды после выключения тумана стеклоочистителей.
|
|
3
|
Переменный INT Wiper
|
|
–
|
Если
переключатель дворников INT включен, когда автомобиль находится в режиме IGN2, INT
стеклоочиститель работает с перерывами (10 -2,2 сек.) в зависимости от громкости INT
параметр.
|
|
4
|
Стеклоочиститель связан с задним омывателем
|
|
–
|
Если включить задний омыватель, когда переключатель IGN2 повернут
стеклоочистители включаются через 0,3 секунды. Если вход переключателя
длится от 0,2 до 0,6 секунды, питание стеклоочистителя отключено 0,7
секунд спустя.
|
|
5
|
Задний стеклоочиститель
|
|
–
|
Если вы включаете переключатель заднего стеклоочистителя при включенном переключателе IGN2, реле заднего стеклоочистителя работает постоянно.
|
|
6
|
Таймер обогревателя заднего стекла
|
|
–
|
Если переключатель обогревателя включается при включенном режиме автомобиля с включенным генератором, реле обогревателя включается на 20 минут.
|
|
–
|
Если
переключатель обогревателя нажат еще раз или если включен режим генератора
выключен, когда обогреватель включен, реле обогревателя включается
ВЫКЛЮЧЕННЫЙ.
|
|
7
|
КЛЮЧ Inter Lock
|
|
–
|
Если переключатель KEY INTER LOCK выключен, когда режим автомобиля находится в
IGN1 ON или ACC ON, выход соленоида ключа включается и
предотвращает удаление ключа.
|
|
8
|
Блокировка переключения банкомата
|
|
–
|
Если
переключатель тормоза включен, когда режим автомобиля находится в положении IGN1 ON, а
рычаг переключения передач в положении P, соленоид банкомата включен, чтобы разблокировать передачу
рычаг.
|
|
9
|
Выпуск задней двери
|
|
–
|
Реле открывания двери багажника включается на 0,2±0,02 секунды, если получен сигнал двери багажника TX.
|
|
–
|
Если переключатель открывания двери багажного отделения включен, когда все двери разблокированы, реле открывания двери багажного отделения включается на 0,2 ± 0,02 секунды.
(Тем не менее, переключатель открывания крышки багажника игнорируется в режимах ARMWAIT, ARM, REARM или ALARM.)
|
|
–
|
Если переключатель открывания двери багажника в салоне включен, реле открывания двери багажного отделения включается на 0,2 ± 0,02 секунды.
(Однако,
Реле открывания крышки багажника НЕ ВКЛЮЧЕНО, если скорость автомобиля превышена
5 км/ч (3,1 мили/ч), или если автомобиль находится в режиме ARMWAIT, ARM, REARM или ALARM
режим.)
|
|
10
|
Таймер стеклоподъемника
|
|
–
|
Реле Power wIndicatorow включается, когда режим автомобиля переключается на IGN ON.
|
|
–
|
Когда режим автомобиля переключается в положение IGN ON → OFF, реле электрического стеклоподъемника включается на 30 секунд.
|
|
–
|
Если дверь открывается в течение 30-секундного периода включения реле электрического стеклоподъемника, реле электрического стеклоподъемника немедленно выключается.
|
|
–
|
Если дверь открывается и режим автомобиля переключается в режим IGN ON → OFF, реле электрического стеклоподъемника немедленно выключается.
|
|
11
|
Напоминание о непристегнутом ремне (со стороны водителя)
|
|
–
|
Если ремень безопасности не пристегнут, индикатор загорается при первом включении зажигания, а затем гаснет, когда ремень безопасности пристегнут.
|
|
–
|
Если скорость автомобиля превышает 20 км/ч с непристегнутым ремнем безопасности, индикатор мигает и включается звуковой сигнал на 100 секунд.
|
|
–
|
Когда скорость автомобиля превышает 20 км/ч с пристегнутым ремнем безопасности,
то ремень безопасности не пристегнут, индикатор мигает и звучит звуковой сигнал.
активируется на 100 секунд. (Ремидер)
|
|
–
|
Если ремень безопасности пристегнут или режим автомобиля переключен на IGN OFF
в то время как 100 сек. срабатывает зуммер, индикатор мигает и
зуммер выключен.
|
|
–
|
Если
режим автомобиля переключается на IGN ON с непристегнутым ремнем безопасности, и
скорость автомобиля превышает 20 км/ч, индикатор горит, индикатор мигает и
звуковой сигнал включается на 100 секунд.
|
|
12
|
Напоминание о непристегнутом ремне (со стороны пассажира)
|
|
–
|
Если на пассажирском сиденье никого нет, то система работает так, как будто ремень безопасности пристегнут.
|
|
–
|
Если ремень безопасности не пристегнут, индикатор загорается при первом включении зажигания, а затем гаснет, когда ремень безопасности пристегнут.
|
|
–
|
Если скорость автомобиля превышает 20 км/ч с непристегнутым ремнем безопасности, индикатор мигает и включается звуковой сигнал на 100 секунд.
|
|
–
|
Когда скорость автомобиля превышает 20 км/ч с пристегнутым ремнем безопасности,
то ремень безопасности не пристегнут, индикатор мигает и звучит звуковой сигнал.
активируется на 100 секунд. (Ремидер)
|
|
–
|
Если ремень безопасности пристегнут или режим автомобиля переключен на IGN OFF
в то время как 100 сек. срабатывает зуммер, индикатор мигает и
зуммер выключен.
|
|
–
|
Если режим автомобиля переключен на IGN ON с непристегнутым ремнем безопасности,
и скорость автомобиля превышает 20 км/ч, индикатор горит, индикатор мигает и
звуковой сигнал включается на 100 секунд.
|
|
13
|
Напоминание о непристегнутом ремне (сзади)
|
|
–
|
Если ремень безопасности не пристегнут, индикатор включается на 35 секунд в
первое зажигание включается, затем выключается, когда ремень безопасности пристегнут.
|
|
–
|
Если скорость автомобиля превышает 20 км/ч с непристегнутым ремнем безопасности, индикатор мигает и включается звуковой сигнал на 35 секунд.
|
|
–
|
Если
скорость автомобиля превышает 20 км/ч с пристегнутым ремнем безопасности, то
ремень безопасности не пристегнут, мигает индикатор и включается звуковой сигнал
в течение 35 секунд. (Ремидер)
|
|
–
|
Если ремень безопасности пристегнут или режим автомобиля переключен на IGN OFF
пока 35 сек. срабатывает зуммер, индикатор мигает и
зуммер выключен.
|
|
–
|
Если режим автомобиля переключен на IGN ON с непристегнутым ремнем безопасности,
и скорость автомобиля превышает 20 км/ч, индикатор горит, индикатор мигает и
звуковой сигнал включается на 35 секунд.
|
|
14
|
KEY Работает Предупреждение
|
|
–
|
Если дверь водителя открывается с помощью KEY IN, зуммер постоянно активируется с интервалом в 1 секунду.
|
|
–
|
Зуммер выключается, если KEY OUT или дверь закрыта при включенном звуковом сигнале.
|
|
15
|
Предупреждение о стояночном тормозе
|
|
–
|
Если
скорость транспортного средства превышает 5 км/ч (3,1 мили/ч), в то время как режим транспортного средства находится в
IGN1 и стояночный тормоз включены, зуммер звучит до тех пор, пока не
стояночный тормоз отпущен.
(Зуммер активируется через 0,6 секунды после включения и через 0,4 секунды после выключения с интервалом в 1 секунду, пока стояночный тормоз не будет отпущен.)
|
|
16
|
Сгнившая комнатная лампа
|
|
–
|
Если дверь открыта в режиме автомобиля при выключенном зажигании, лампа салона гаснет.
включенный. Если дверь закрыта, комнатная лампа остается включенной в течение 30
секунд затем выключается. (диммер 2±0,2 сек.)
|
|
–
|
Если дверь остается открытой, комнатная лампа остается включенной в течение 20 минут, а затем выключается. (диммер 2±0,2 сек.)
|
|
17
|
КЛЮЧ Освещение отверстия
|
|
–
|
Подсветка ключа Лампа включается, если дверь открыта во время
режим автомобиля в IGN1 выключается, а лампа подсветки ключа включается
ВЫКЛ через 30 секунд после закрытия двери.
|
|
–
|
Если режим автомобиля переключается на IGN1 ON, когда лампа подсветки ключа горит, то лампа немедленно выключается.
|
|
–
|
Если режим автомобиля переключается на ARMWAIT, когда лампа подсветки ключа горит, то лампа немедленно выключается.
|
|
18
|
Автовыключение заднего фонаря
|
|
–
|
Если задний переключатель выключен → включен, хвостовое реле включается.
|
|
–
|
Если хвостовой переключатель выключен, то хвостовое реле выключено.
|
|
–
|
Если
Переключатель KEY IN ВЫКЛ., задний переключатель ВКЛ., дверь водителя ОТКРЫТА, когда
Переключатель KEY IN ON и переключатель Tail ON, реле хвоста выключено.
(Автоматическое отключение)
|
|
–
|
Если
Переключатель KEY IN включается после автоматического выключения, затем включается хвостовое реле.
включенный. Заднее реле не включается, даже если дверь со стороны водителя
открывается → закрывается.
|
|
19
|
Сопровождение налобных фонарей
|
|
–
|
Если
режим автомобиля переключается с IGN1 на IGN1 OFF, а лампа
включается выключателем лампы haed или автоматическим освещением, затем лампа haed
оставался включенным.
|
|
–
|
Лампа Haed выключается в случае любого из следующих условий.
① Через 15 секунд после того, как дверь со стороны водителя открыта → закрыта.
② Лампа Haed или автоподсветка не включены.
③ Если дверь со стороны водителя остается открытой более 5 минут.
④ Через 20 минут после переключения режима автомобиля с IGN1 ON на IGN OFF.
⑤ Если сигнал блокировки TX получен 2 раза, когда H/Lamp включен.
|
|
20
|
Головной свет НИЗКИЙ/ВЫСОКИЙ
|
|
–
|
Если ближний свет фар включен при включенном переключателе ближнего света фар или автоматическом освещении
Функция, а переключатель дальнего света фар включен (самовозврат), затем головка
высокая лампа включена.
|
|
–
|
Дальний свет фар можно выключить только переключателем ближнего света.
|
|
21
|
Фара ближнего света
|
|
–
|
Фары дальнего света активируются только тогда, когда переключатель ближнего света включен, а режим автомобиля находится в положении IGN2 ON.
|
|
–
|
Переключатель используется для выключения, когда дальний свет фар включен.
|
|
22
|
Передняя противотуманная фара
|
|
–
|
Если передний противотуманный фонарь включается при включенном заднем фонаре, то включается передний противотуманный фонарь.
|
|
–
|
Если передняя противотуманная фара выключается, когда передняя противотуманная фара включена, то лампа выключается.
|
|
–
|
Если фары ближнего света включаются при включенных передних противотуманных фарах, то включаются и передние противотуманные фары.
|
|
–
|
Если передняя противотуманная фара выключается, когда передняя противотуманная фара включена, то лампа выключается.
|
|
23
|
Задний противотуманный фонарь
|
|
–
|
Задний
Противотуманные фары включаются, если переключатель задних противотуманных фар нажат, когда
автомобиль находится в режиме IGN1 ON, а переключатель передних противотуманных фар включен.
|
|
–
|
Задний противотуманный фонарь выключается, если переключатель заднего противотуманного фонаря нажимается при включенном фонаре.
|
|
–
|
Задний противотуманный фонарь выключается, если IGN1 или реле заднего фонаря выключаются при включенном фонаре.
|
|
–
|
Задний
Противотуманная фара выключается, если оба реле ближнего света фар и передние
Выключатель противотуманных фар выключен, когда лампа включена.
|
|
24
|
Автоматическое управление освещением
|
|
–
|
Если датчик автоматического освещения определяет состояние включения света, то свет включается через 2,5 секунды.
|
|
–
|
Если датчик обнаруживает состояние выключения света, то свет выключается через 2,5 секунды.
|
|
–
|
Если
датчик определяет состояние включенного заднего фонаря, затем горит только задний фонарь.
включенный. Если датчик определяет состояние включения фар, то обе
задний фонарь и фара включены.
|
|
–
|
В случае включения переднего фонаря и задний фонарь, и передний фонарь включаются независимо от состояния включения/выключения заднего переключателя.
|
|
25
|
Хвост Добро пожаловать
|
|
–
|
Если
режим автомобиля переключается на KEY OFF, все двери закрыты и
заблокирован, когда задний фонарь включен (переключатель фар или переключатель AUTO
+ ночное время), затем активируется разблокировка RKE, включается задний фонарь
в течение 15 секунд.
|
|
26
|
Статическая гибочная лампа (SBL)
|
|
–
|
Левая/правая лампа статического поворота (SBL) включается в соответствии с углом поворота рулевого колеса при включенной фаре.
|
|
–
|
Если рычаг переключения передач находится в положении R, то загорается лампа напротив угла поворота руля.
|
|
–
|
В случае отечественных моделей лампа не включается, если автомобиль
скорость ниже 3 км/ч или когда рычаг переключения передач находится в положении R.
|
|
27
|
Дневные ходовые огни (ДХО)
|
|
–
|
Лампа DRL загорается при запуске двигателя.
|
|
–
|
Лампа ДХО выключается, если ближний свет фар или передняя противотуманная фара включены.
|
|
28
|
ЛАМПА указателя поворота (ОПАСНОСТЬ)
|
|
–
|
Подача сигнала выключателя левого указателя поворота включает левый указатель поворота, когда режим автомобиля находится в положении IGN2 ON.
|
|
–
|
Аварийная лампа включается при включении аварийного выключателя.
|
|
29
|
ДПАС
|
|
–
|
Если рычаг переключения передач переключен в положение R при включенном режиме автомобиля IGN1, зуммер активируется через 0,5 секунды.
|
|
–
|
Уровень предупреждения отображается в кластере, и зуммер активируется в соответствии с состоянием предупреждения.
|
|
30
|
Нормальный/ARMWAIT/Relock Mode
|
|
–
|
Если
Сигнал блокировки TX получен, когда переключатель KEY IN удален из
cylIndicator, и все двери закрыты, затем сигнал блокировки всех дверей.
выводится, и когда все выключатели дверных замков заблокированы, аварийная лампа загорается.
включается 1 раз, и автомобиль переходит в режим ОХРАНЫ по истечении
Время ПОДГОТОВКИ (30 сек.).
|
|
–
|
Если сигнал блокировки TX получен, когда какая-либо из дверей, капот или
багажник открыт, то выводится только сигнал блокировки. Аварийная лампа есть
не включен, и автомобиль не входит в режим охраны.
|
|
–
|
Если какая-либо из дверей не открыта или KEY IN не обнаружен в течение 30
секунд после получения сигнала разблокировки TX, затем автомобиль возвращается в
Режим ОХРАНЫ.
|
|
31
|
Аварийное состояние
|
|
–
|
Если обнаружено состояние срабатывания сигнализации, то включается блокировка запуска для предотвращения запуска двигателя и активируется сигнализация.
|
|
32
|
СНЯТИЕ С ОХРАНЫ/Условие деактивации тревоги
|
|
–
|
Если получен сигнал переключателя TX UNLOCK/LOCK, сигнал разблокировки/блокировки выводится в течение 0,5 секунды, а START INHIBIT отключается.
|
|
–
|
Если ключ KEY IN включен, а IGN1 включен, а IGN2 включен и
Генератор включен в течение 30 секунд, затем блокировка запуска отключается, и режим автомобиля переключается на DISARM.
|
|
33
|
ПЕРЕЗАГРУЗИТЬ
|
|
–
|
Если аккумуляторную батарею отключить во время активации сигнализации, а затем снова подключить, то сигнализация также снова активируется.
|
|
–
|
Если аккумуляторную батарею отсоединить, когда автомобиль находится в режиме ОХРАНА, а затем снова подключить, автомобиль останется в режиме ОХРАНА.
|
|
34
|
Центральный дверной замок/разблокировка
|
|
–
|
Если переключатель запирания/отпирания KEY двери водителя/пассажира включен
в течение 3 секунд, затем все сигналы блокировки/разблокировки дверей выводятся на 0,5
второй.
|
|
–
|
Если получен сигнал блокировки/разблокировки TX, то все сигналы блокировки/разблокировки дверей выводятся в течение 0,5 секунды.
|
|
–
|
Если переключатель блокировки двери водителя (электростеклоподъемник) находится в положении блокировки/разблокировки, то сигнал блокировки/разблокировки всех дверей выдается в течение 0,5 секунды.
|
|
35
|
Автоматический дверной замок
(только опция SAB)
|
|
–
|
Если
режим автомобиля - IGN1 ON и генератор включен, и автомобиль
скорость превышает 15 км/ч (9,3 мили/ч), все двери запираются в течение 1,5 секунд.
(Однако, если все двери уже заперты или в случае отказа всех дверей, то функция блокировки всех дверей не выполняется.)
|
|
–
|
Если
любая из дверей разблокирована после запирания в соответствии с указанным выше условием,
затем команда блокировки выполняется 3 раза. (с интервалом 1 сек.). разблокирован
дверь, запертая во время 3 попыток, игнорируется.
|
|
–
|
Функция автоматического запирания дверей не включается в случае разблокировки при столкновении.
|
|
36
|
Автоматическая разблокировка двери
|
|
–
|
Если KEY OFF после KEY IN, то выполняется отпирание всех дверей.
(Однако, если все двери уже разблокированы, команда разблокировки не выполняется.)
|
|
37
|
НАПОМИНАНИЕ КЛЮЧА ЗАЖИГАНИЯ
|
Эта функция не активируется, если скорость автомобиля превышает 3 км/ч (1,86 мили/ч).
|
–
|
Если
ЗАЖИГАНИЕ ВКЛЮЧЕНО, выключатель двери водителя разомкнут и дверь водителя разблокирована
становится заблокированным, отпирание всех дверей выполняется в течение 1 секунды после 0,5
вторая задержка.
|
|
–
|
КЛЮЧ ЗАЖИГАНИЯ ВКЛЮЧЕН, переключатель вспомогательной двери открыт и состояние разблокировки вспомогательной двери
становится заблокированным, отпирание всех дверей выполняется в течение 1 секунды после 0,5
вторая задержка.
|
|
–
|
Если
Выключатель двери водителя замыкается в течение 0,5 секунды после разблокировки двери водителя
переключение состояния UNLOCK → LOCK, когда автомобиль находится в положении IGN KEY ON
режиме отпирание всех дверей выполняется только 1 раз в 1 секунду.
|
|
–
|
Если условие разблокировки выполнено, то разблокировка выполняется, даже если условие не поддерживается в течение 0,5 секунды.
|
|
38
|
Пассивный ключ напоминание
|
|
–
|
Эта функция не активируется, если скорость автомобиля превышает 3 км/ч (1,86 мили/ч).
|
|
–
|
Если от SMK поступает сигнал KEY Reminder, то все команды отпирания дверей выдаются в течение 1 секунды.
|
|
–
|
Если дверь остается запертой, даже если команда отпирания выдается в течение 1
секунду, как указано выше, затем попытка разблокировки предпринимается до 3 раз.
(за исключением 1-го выхода) (интервал 1 с: 0,5 с вкл./выкл.)
|
|
39
|

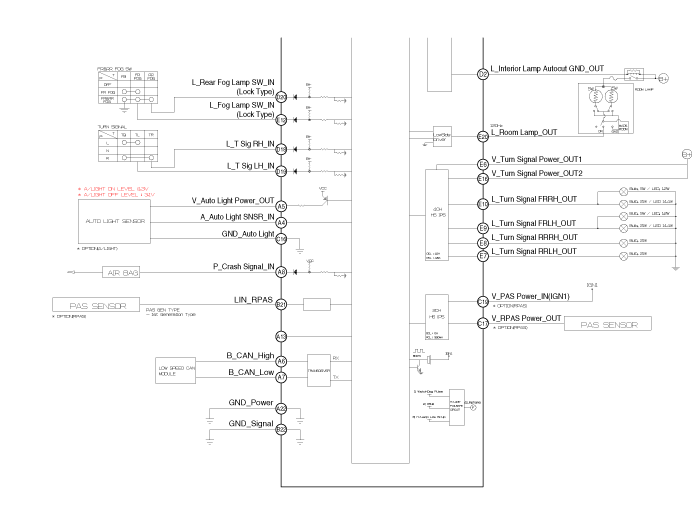

Аварийная разблокировка двери
|
|
–
|
Разблокировка выполняется каждый раз, когда подается сигнал ACU, когда переключатель IGN находится в положении
включенный. Выход разблокировки продолжается в течение установленного времени, даже если
режим автомобиля переключается с IGN KEY ON на OFF.
|
|
–
|
Если
переключатель водителя/ассистента/замка задней двери переключается с разблокировки на блокировку
после выполнения разблокировки снова выполняется команда разблокировки в течение 5
секунды.
|
|
–
|
Функция автоматической блокировки дверей не включается в случае разблокировки при столкновении.
|
|
40
|
СКЛАДЫВАТЬ / РАСКЛАДЫВАТЬ
|
|
–
|
Складывание/раскладывание включается, когда активирован переключатель складывания/раскладывания.
|
|
–
|
Если активирован автоматический переключатель, то складывание/раскладывание включается автоматически в случае любого из следующих условий.
|
|
1)
|
Если RKE заблокировать/разблокировать.
|
|
2)
|
Если пассивная блокировка/разблокировка.
|
|
3)
|
Если обнаружен сигнал приближения/удаления смарт-ключа.
|
|
41
|

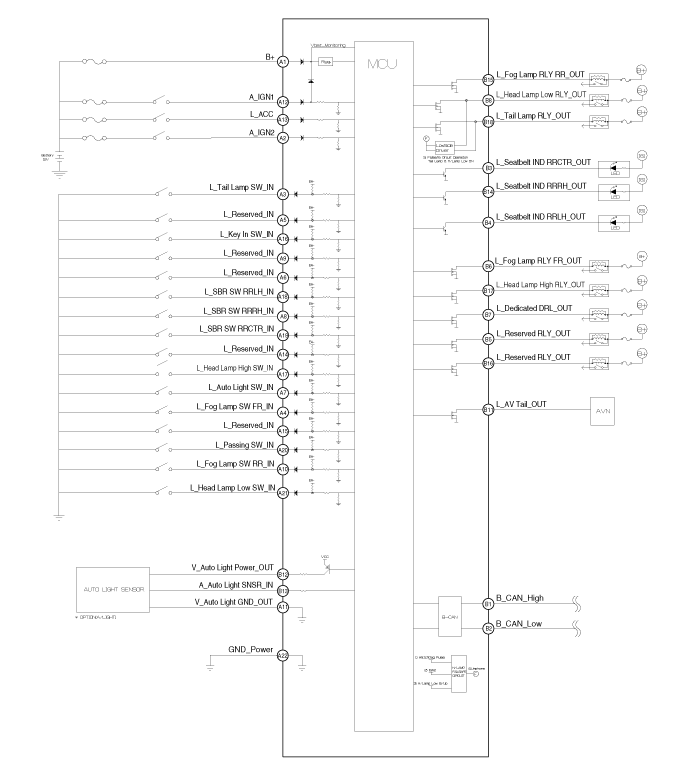

Задний фонарь AV
|
|
–
|
Если
значение датчика автоматического освещения ниже условия включения заднего фонаря (0,4 В)
в режиме ACC ON выход заднего фонаря AV включается через 1
второй.
|
|
–
|
Если
значение датчика автоматического освещения выше условия ВЫКЛ. заднего фонаря (0,85 В)
когда задний фонарь AV включен, выход заднего фонаря AV выключен
через 1 секунду.
|
|
Система камеры заднего вида
Кнопка запуска двигателя
