Kia Picanto: механическая система управления коробкой передач / рычаг переключения передач

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Механическая коробка передач / Система управления механической коробкой передач / Рычаг переключения передач

Компоненты и расположение компонентов

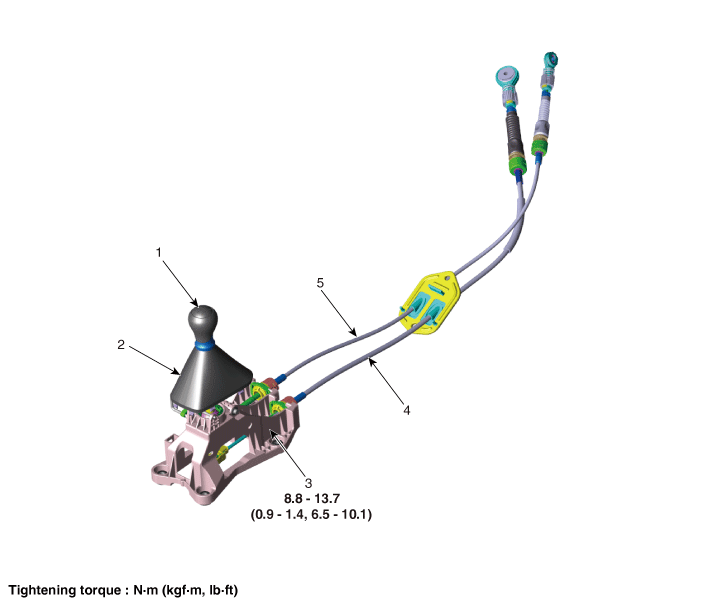

Компоненты

1. Ручка
2. Сапоги
3. Рычаг переключения передач в сборе
4. Трос переключения
5. Выберите кабель

Процедуры ремонта
осмотр
1.
Проверьте правильность работы рычага вала управления при работе (1-й, 2-й, 3-й, 4-й, 5-й, R).
2.
Когда рычаг переключения передач находится в положении «R», убедитесь, что юбка находится в правильном положении.
3.
Если шестерня кажется тугой, снова отрегулируйте длину троса управления.
(См. Система ручного управления — «Кабель управления»)
Удаление
1.

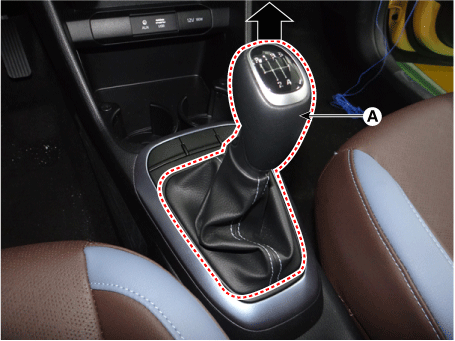

Снимите ручку (А), потянув ее в направлении стрелки.

2.
Снимите напольную консоль в сборе.
(См. Кузов «Узел напольной консоли»)
3.

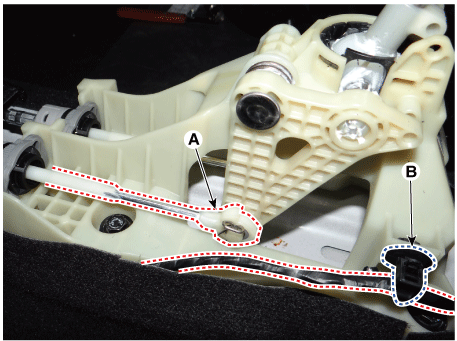

Снимите стопорный штифт (А), а затем снимите трос выбора со штифта рычага переключения передач.
4.
Снимите фиксатор проводки (В) с рычага переключения передач.

5.

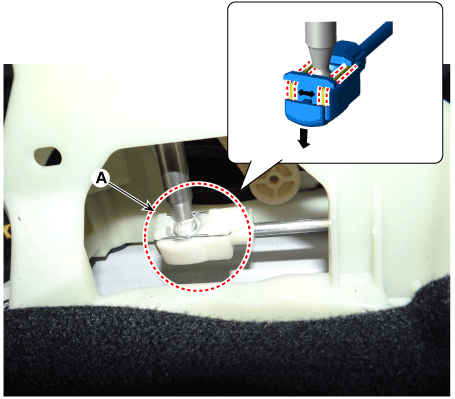

Снимите кабельные разъемы (А) с рычага переключения передач.

6.

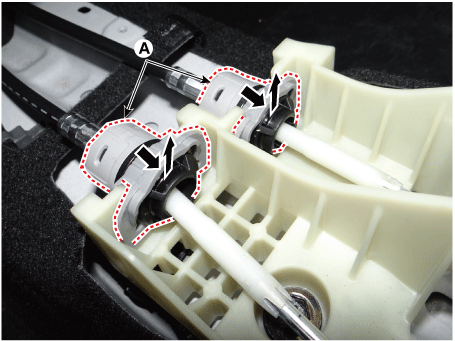

Снимите трос переключения передач (А) с рычага переключения передач.

7.

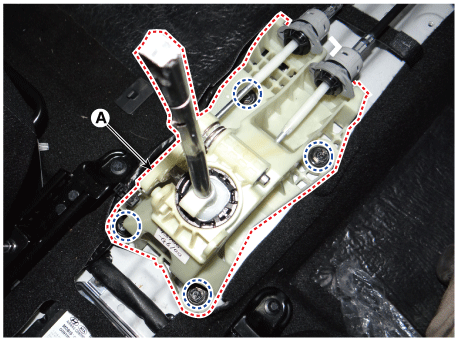

Снимите узел рычага переключения передач (А) после ослабления болтов.
Момент затяжки :
8,8–13,7 Н·м (0,9–1,4 кгс·м, 6,5–10,1 фунт-фут)

Монтаж
1.
Установите в порядке, обратном снятию.
