Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Механическая система двигателя / Блок цилиндров в сборе / Цилиндрический блок

Процедуры ремонта
Разборка
•
Используйте накладки на крылья, чтобы не повредить окрашенные поверхности.
•
К избегайте повреждения головки блока цилиндров, подождите, пока охлаждающая жидкость двигателя температура падает ниже нормальной температуры (20°C [68°F]) перед снятием это.
•
При обращении с металлической прокладкой будьте осторожны, чтобы не согнуть прокладку и не повредить контактную поверхность прокладки.
•
Во избежание повреждений осторожно отсоединяйте разъемы проводки, удерживая часть разъема.
•
Пометьте все провода и шланги, чтобы избежать неправильного соединения.
•
Поверните демпферный шкив коленчатого вала так, чтобы поршень цилиндра № 1 находился в ВМТ (верхней мертвой точке) такта сжатия.
1.
Снимите двигатель и коробку передач в сборе.
(См. Двигатель и трансмиссия в сборе — «Двигатель и трансмиссия в сборе»)
2.
Снимите коробку передач в сборе с двигателя в сборе.
(См. Система механической коробки передач — «Механическая коробка передач»)
3.
Снимите маховик.
(См. Блок цилиндров в сборе — «Маховик»)
4.
Снимите задний сальник.
(См. Блок цилиндров в сборе — «Заднее сальник»)
5.
Установите двигатель в сборе на стенд двигателя для разборки.
6.
Снимите крышку головки блока цилиндров.
(См. раздел Головка цилиндра в сборе — «Крышка головки цилиндра»)
7.
Снимите корпус термостата.
(См. Система охлаждения - «Термостат»)
8.
Снимите цепь привода ГРМ.
(См. Система синхронизации - «Цепь синхронизации»)
9.
Снимите впускной коллектор.
(См. Система впуска и выпуска — «Впускной коллектор»)
10.
Снимите модуль турбоколлектора.
(См. Система впуска и выпуска — «Модуль турбоколлектора»)
11.
Снимите головку блока цилиндров.
(См. раздел Головка цилиндра в сборе — «Головка цилиндра»)
12.
Снимите масляный поддон и масляный экран.
(См. Система смазки - «Масляный поддон»)
13.
Снимите раму лестницы (А).

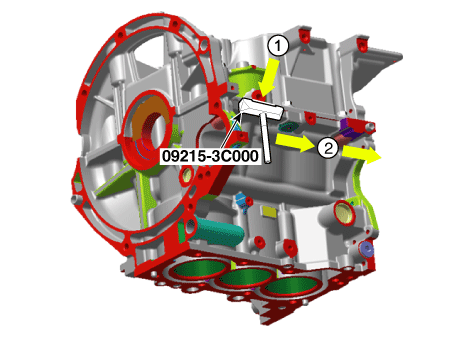

Вставлять лопатка SST (09215-3C000) между блоком цилиндров и каркас лестницы и вырез нанесенный герметик. Затем снимите раму лестницы.

•
Вставлять SST между блоком цилиндров и рамой лестницы, постукивая по нему пластиковым молотком в направлении, указанном стрелкой (1).
•
После постукивание пластиковым молотком по SST в направлении, указанном стрелкой (2) вокруг более чем 2/3 края рамы лестницы, снимите ее с цилиндрический блок.
•
Не переворачивайте SST резко, не постукивая, так как это может привести к повреждению SST.
•
Будьте осторожны, чтобы не повредить соприкасающиеся поверхности блока цилиндров и рамы лестницы.

14.
Проверьте боковой зазор шатуна.
(См. Блок цилиндров в сборе — «Поршень и шатун»)
15.
Проверьте масляный зазор крышки шатуна.
(См. Блок цилиндров в сборе — «Поршень и шатун»)
16.
Снимите поршень и шатун в сборе.
(См. Блок цилиндров в сборе — «Поршень и шатун»)
17.
Проверьте масляный зазор в коренном подшипнике.
(См. Блок цилиндров в сборе — «Коленчатый вал»)
18.
Проверьте осевой люфт коленчатого вала.
(См. Блок цилиндров в сборе — «Коленчатый вал»)
19.
Снимите коленчатый вал.
(См. Блок цилиндров в сборе — «Коленчатый вал»)
20.
Снимите вставку водяной рубашки.
(См. Блок цилиндров — «Вставка водяной рубашки»)
21.

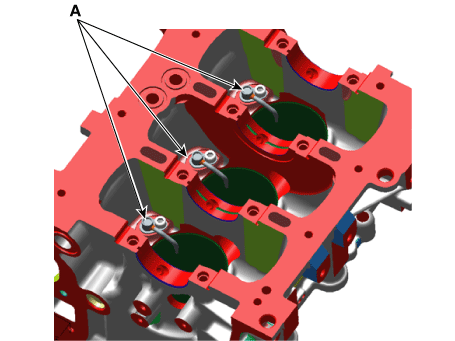

Снимите масляный жиклер (А).

осмотр
1.
Удалите уплотнительный материал.
С помощью скребка для прокладок удалите весь материал прокладки с верхней поверхности блока цилиндров.
2.
Очистите блок цилиндров.
Используя мягкую щетку и растворитель, тщательно очистите блок цилиндров.
3.

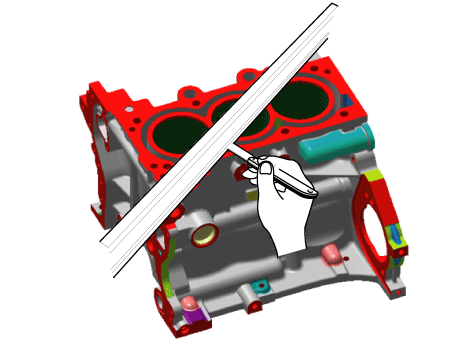

Осмотрите верхнюю поверхность блока цилиндров на плоскостность.
Используя прецизионную линейку и щуп, измерьте поверхность, контактирующую с прокладкой головки цилиндров, на деформацию.
Плоскостность поверхности прокладки блока цилиндров
Стандарт: менее 0,05 мм (0,002 дюйма),
Менее 0,02 мм (0,0008 дюйма) / 100 x 100 (3,937 x 3,937 дюйма)

4.
Осмотрите отверстие цилиндра.
Визуально проверьте цилиндр на наличие вертикальных царапин.
При наличии глубоких царапин заменить блок цилиндров.
5.

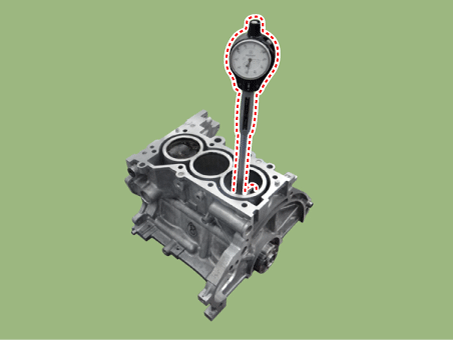

Проверьте диаметр отверстия цилиндра.
Используя калибр для измерения диаметра цилиндра, измерьте диаметр отверстия цилиндра в положении в осевом и осевом направлениях.
Стандартный диаметр:
71,00–71,03 мм (2,7952–2,7964 дюйма)

Сборка
1.
Установите масляный жиклер (А).
Момент затяжки :
8,8–12,7 Н·м (0,9–1,3 кгс·м, 6,5–9,4 фунт-фут)

2.
Установите вставку водяной рубашки.
(См. Блок цилиндров — «Вставка водяной рубашки»)
3.
Установите коленчатый вал.
(См. Блок цилиндров в сборе — «Коленчатый вал»)
4.
Проверьте осевой люфт коленчатого вала.
(См. Блок цилиндров в сборе — «Коленчатый вал»)
5.
Проверьте масляный зазор в коренном подшипнике.
(См. Блок цилиндров в сборе — «Коленчатый вал»)
6.
Установите поршень и шатун в сборе.
(См. Блок цилиндров в сборе — «Поршень и шатун»)
7.
Проверьте масляный зазор крышки шатуна.
(См. Блок цилиндров в сборе — «Поршень и шатун»)
8.
Проверьте боковой зазор шатуна.
(См. Блок цилиндров в сборе — «Поршень и шатун»)
9.

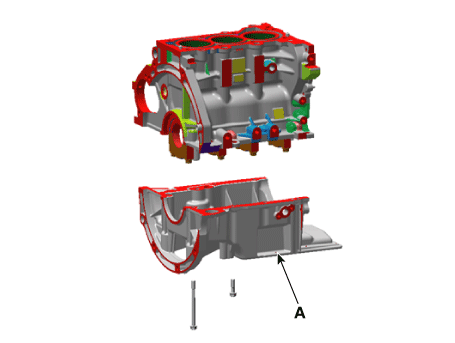

Установите каркас лестницы.
(1)
С помощью скребка для прокладок удалите весь старый упаковочный материал.
Будьте осторожны, чтобы не повредить контактирующие поверхности.
(2)

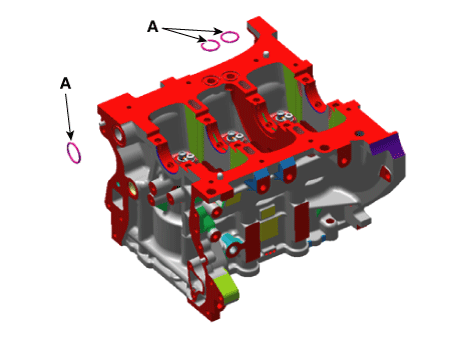

Установите уплотнительное кольцо (А) на блок цилиндров.

(3)

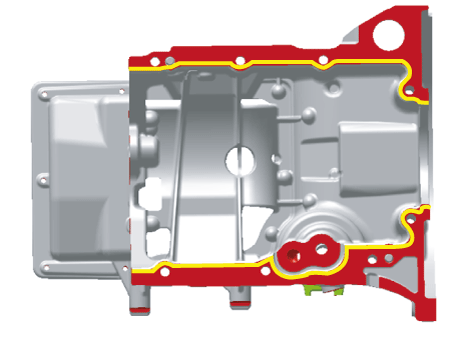

Перед сборкой рамы лестницы на раму лестницы следует нанести жидкий герметик.
Соберите деталь в течение 5 минут после нанесения герметика.
Ширина валика: 2,5–3,5 мм (0,1–0,14 дюйма)

(4)

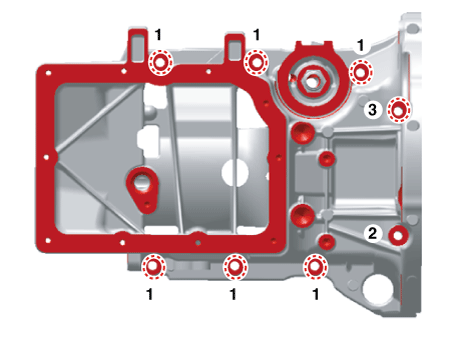

Установите и равномерно затяните болты рамы лестницы в несколько проходов.
Момент затяжки :
28,4–32,4 Н·м (2,9–3,3 кгс·м, 21,0–23,9,4 фунт-фут)

10.
Соберите остальные детали в порядке, обратном разборке.
В В случае замены блока цилиндров на новый выберите соответствующий коренной подшипник коленчатого вала и поршень в соответствии с коленчатым валом метка отверстия шейки и метка отверстия цилиндра на блоке цилиндров.
•
Выбор коренного подшипника коленчатого вала
(См. Блок цилиндров в сборе — «Коленчатый вал»)
•
Выбор поршня
(См. Блок цилиндров в сборе — «Поршень и шатун»)
