Kia Picanto: механическая система двигателя/головка блока цилиндров в сборе

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Механическая система двигателя / Головка цилиндра в сборе

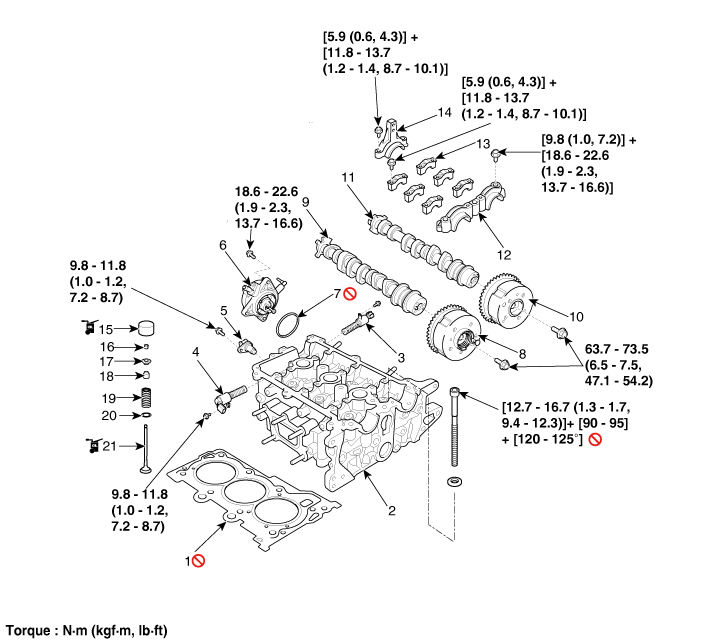

Компоненты и расположение компонентов

Компоненты

1. Прокладка ГБЦ
2. Головка блока цилиндров
3. Впускной масляный клапан (OCV)
4. Клапан управления выхлопным маслом (OCV)
5. Датчик положения выпускного распределительного вала (CMPS)
6. Вакуумный насос
7. Уплотнительное кольцо вакуумного насоса

8. Выхлоп CVVT в сборе
9. Распредвал выпускных клапанов
10. Впускной CVVT в сборе
11. Впускной распредвал
12. Крышка переднего подшипника распредвала
13. Крышка среднего подшипника распредвала
14. Крышка заднего подшипника распредвала

15. Механический регулятор зазора (MLA)
16. Замок фиксатора
17. Фиксатор
18. Сальник штока клапана
19. Пружина клапана
20. Седло пружины клапана
21. Клапан

Процедуры ремонта

Проверка и регулировка зазоров клапанов

Осмотреть и отрегулируйте зазор клапанов на холодном двигателе (Охлаждающая жидкость двигателя температура: 20°C (68°F)) и головка блока цилиндров установлена на цилиндрический блок.

1.	Снимите крышку головки блока цилиндров. (См. раздел Головка цилиндра в сборе — «Крышка головки цилиндра»)

Установите цилиндр №1 в ВМТ/сжатие.

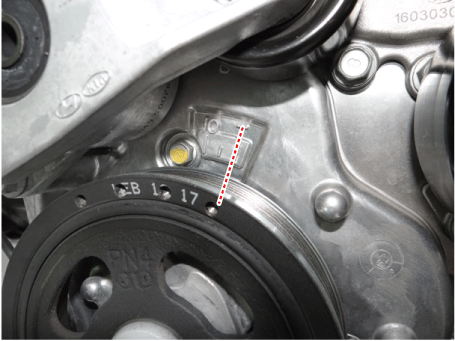

(1)	Поверните шкив коленчатого вала и совместите его канавку с установочной меткой «Т» на крышке цепи и узле масляного насоса.

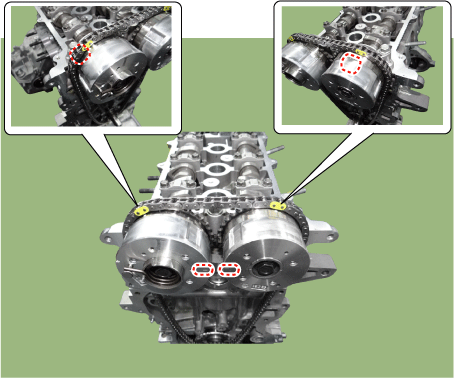

(2)	Проверять что метки ВМТ впускной звездочки CVVT и выпускного распределительного вала звездочка звездочки находятся на прямой линии на поверхности головки блока цилиндров, как показано на иллюстрации. В противном случае проверните коленчатый вал на один оборот (360°).

Осмотрите зазор клапана.

(1)

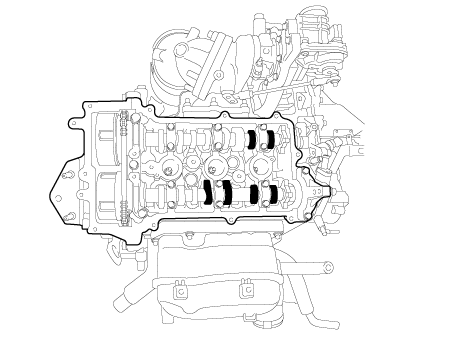

Проверяйте только указанные клапаны (1-й впускной и 1-й и 2-й выпускной клапаны). Измерьте зазор клапана.

•	Используя толщиномер, измерьте зазор между толкателем и базовой окружностью распределительного вала.

•	Записывать измерения зазоров клапанов не соответствуют техническим требованиям. Они будут используется позже для определения требуемой замены регулировочного толкателя.

Клапанный зазор [Температура охлаждающей жидкости двигателя: 20°C(68°F)]

[Спецификация]

Потребление:

0,20–0,26 мм (0,0079–0,0102 дюйма)

Выхлоп:

0,39–0,45 мм (0,0154–0,0177 дюйма)

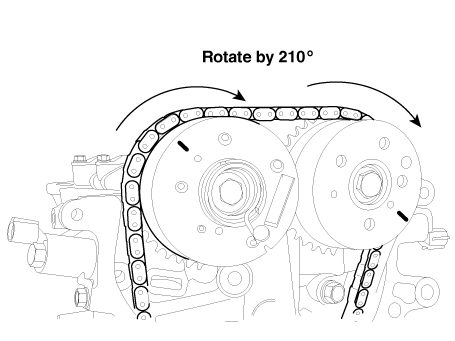

(2)	Поверните впускной и выпускной распределительные валы на 210° по часовой стрелке.

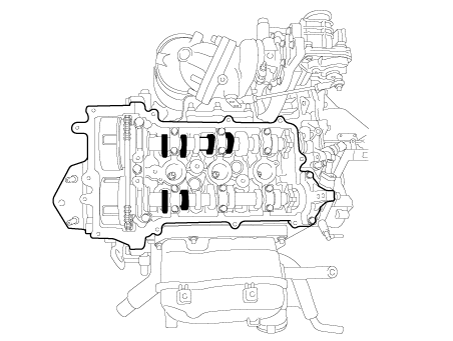

(3)	Проверяйте только указанные клапаны (2-й и 3-й впускной и 3-й выпускной). Измерьте зазор клапана.

Отрегулировать зазор впускного и выпускного клапанов.

(1)	Установите цилиндр №1 в ВМТ/сжатие.

(2)	Снимите распределительный вал в сборе. (См. раздел Головка блока цилиндров в сборе — «CVVT и распределительный вал»)

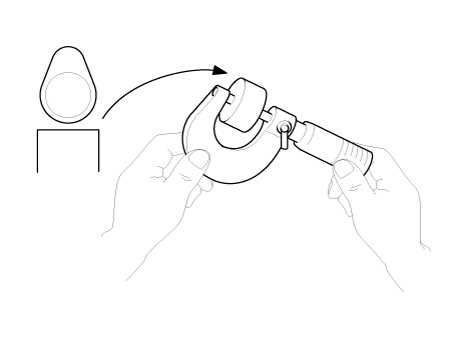

(3)	С помощью микрометра измерьте толщину снятого толкателя.

(4)

Рассчитайте толщину нового толкателя так, чтобы зазор клапана соответствовал указанному значению.

Клапанный зазор [Температура охлаждающей жидкости двигателя: 20°C(68°F)]

T : Толщина снятого толкателя.

A : Измеренный зазор клапана

N : Толщина нового толкателя

Впуск: N = T + [A - 0,2 мм (0,0079 дюйма)]

Выхлоп: N = T + [A - 0,25 мм (0,0098 дюйма)]

(5)

Выберите новый толкатель с толщиной, максимально приближенной к расчетному значению.

Прокладки доступны в 41 размере с шагом 0,015 мм (0,0006 дюйма) от 2,850 мм (0,112 дюйма) до 3,450 мм (0,135 дюйма).

(6)	После нанесения моторного масла на выбранный толкатель по периферии и верхней поверхности аккуратно вставьте толкатель в головку блока цилиндров.

(7)	Установите впускной и выпускной распределительные валы. (См. раздел Головка блока цилиндров в сборе — «CVVT и распределительный вал»)

(8)	Повернуть коленчатый вал на два оборота в рабочем направлении (по часовой стрелке), и затем проверьте, чтобы метки ВМТ впускных звездочек CVVT и выпускных звездочки распределительного вала находятся на прямой линии на поверхности головки блока цилиндров.

(9)

Перепроверьте зазор клапана.

Клапанный зазор [Температура охлаждающей жидкости двигателя: 20°C(68°F)]

[Спецификация]

Потребление:

0,20–0,26 мм (0,0079–0,0102 дюйма)

Выхлоп:

0,39–0,45 мм (0,0154–0,0177 дюйма)
