Kia Picanto: система управления двигателем / модуль управления двигателем (ECM)
Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг.
/
Управление двигателем/топливная система
/
Система управления двигателем

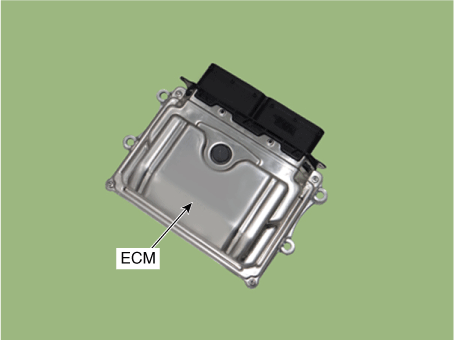

/ Модуль управления двигателем (ECM)
Принципиальные диаграммы
| Клемма ECM и входной/выходной сигнал [M/T] |

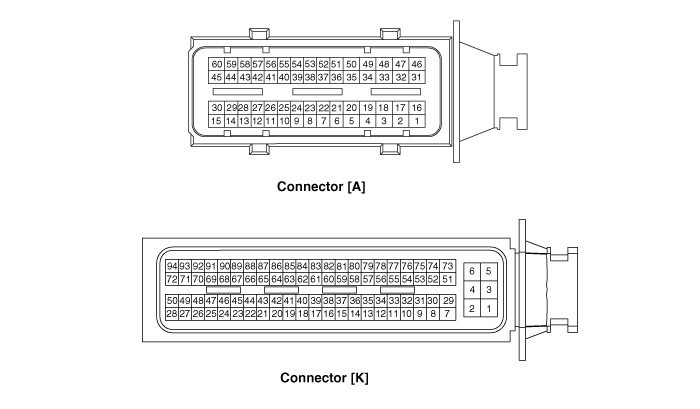

1. Разъем жгута
2. Функция терминала [М/Т]
[Разъем А]
|
Пин №
|
Описание
|
|
1
|
Выход управления катушкой зажигания (цилиндр №3)
|
|
2
|
Выход управления катушкой зажигания (цилиндр №2)
|
|
3
|
-
|
|
4
|
Электрический привод перепускной заслонки (EWGA) Мотор [+] управляющий выход
|
|
5
|
Инжектор (цилиндр №3) [Низкий] управляющий выход
|
|
6
|
-
|
|
7
|
Вход сигнала датчика температуры охлаждающей жидкости двигателя (ECTS)
|
|
8
|
-
|
|
9
|
Вход сигнала датчика давления наддува (BPS)
|
|
10
|
-
|
|
11
|
-
|
|
12
|
Электрический привод заслонки сброса (EWGA) Вход сигнала обратной связи
|
|
13
|
Датчик положения дроссельной заслонки (TPS) 1 сигнальный вход
|
|
14
|
Датчик положения акселератора (APS) 1 сигнальный вход
|
|
15
|
Вход сигнала датчика вакуумного усилителя тормозов (BBVPS)
|
|
16
|
-
|
|
17
|
Выход управления катушкой зажигания (цилиндр №1)
|
|
18
|
Двигатель ETC [+] управляющий выход
|
|
19
|
Электрический привод перепускных ворот (EWGA) Двигатель постоянного тока [-] управляющий выход
|
|
20
|
Инжектор (цилиндр №2) [Низкий] управляющий выход
|
|
21
|
Вход сигнала переключателя стеклоочистителя
|
|
22
|
Входной сигнал переключателя нейтрали
|
|
23
|
-
|
|
24
|
Вход сигнала датчика положения распределительного вала (CMPS) [ряд 1/выпуск]
|
|
25
|
Вход сигнала двойного реле давления кондиционера
|
|
26
|
Вход сигнала скорости автомобиля
|
|
27
|
Вход сигнала запуска
|
|
28
|
Входной сигнал переключателя проверки тормозов
|
|
29
|
Вход сигнала выключателя стоп-сигнала
|
|
30
|
Вход сигнала выключателя сцепления
|
|
31
|
Инжектор (Цилиндр №2) [Высокий] управляющий выход
|
|
32
|
Инжектор (цилиндр №3) [Высокий] управляющий выход
|
|
33
|
-
|
|
34
|
Инжектор (цилиндр №1) [Низкий] управляющий выход
|
|
35
|
Клапан контроля давления топлива (FPCV) [высокий] управляющий выход
|
|
36
|
Датчик положения распределительного вала (CMPS) [ряд 1/впуск] масса
|
|
37
|
Датчик положения распределительного вала (CMPS) [ряд 1/выпуск] масса
|
|
38
|
-
|
|
39
|
-
|
|
40
|
-
|
|
41
|
Датчик кислорода с подогревом (HO2S) [ряд 1/датчик 2] входной сигнал
|
|
42
|
-
|
|
43
|
Вход сигнала температуры датчика батареи
|
|
44
|
Входной сигнал переключателя ISG OFF
|
|
45
|
Вход сигнала электрической нагрузки [Оттайка]
|
|
46
|
-
|
|
47
|
Форсунка (цилиндр №1) [Высокий] управляющий выход
|
|
48
|
Двигатель ETC [-] управляющий выход
|
|
49
|
-
|
|
50
|
Клапан контроля давления топлива (FPCV) [Низкий] управляющий выход
|
|
51
|
Вход сигнала датчика скорости колеса [A]
|
|
52
|
Вход сигнала датчика скорости вращения колеса [B]
|
|
53
|
Датчик положения коленчатого вала (CKPS) масса
|
|
54
|
Вход сигнала датчика положения коленчатого вала (CKPS)
|
|
55
|
-
|
|
56
|
Вход сигнала датчика положения распределительного вала (CMPS) [ряд 1/впуск]
|
|
57
|
Подогреваемый кислородный датчик (HO2S) [ряд 1/датчик 2] масса
|
|
58
|
-
|
|
59
|
Ток датчика батареи Вход прямого сигнала
|
|
60
|
-
|
[Разъем Б]
|
Пин №
|
Описание
|
|
1
|
Земля блока ЕСМ
|
|
2
|
Земля блока ЕСМ
|
|
3
|
Земля блока ЕСМ
|
|
4
|
Мощность батареи (В+)
|
|
5
|
Мощность батареи (В+)
|
|
6
|
Мощность батареи (В+)
|
|
7
|
Мощность батареи (В+)
|
|
8
|
Датчик положения акселератора (APS) №1 масса
|
|
9
|
Масса датчика температуры воздуха в коллекторе (MAPS)
|
|
10
|
Масса датчика давления наддува (BPS)
|
|
11
|
-
|
|
12
|
Заземление электрического привода перепускных ворот (EWGA)
|
|
13
|
-
|
|
14
|
-
|
|
15
|
-
|
|
16
|
Датчик температуры охлаждающей жидкости двигателя (ECTS) масса
|
|
17
|
-
|
|
18
|
-
|
|
19
|
-
|
|
20
|
Выход управления реле компрессора кондиционера
|
|
21
|
-
|
|
22
|
Клапан управления маслом CVVT (OCV) [ряд 1/впуск] управляющий выход
|
|
23
|
-
|
|
24
|
Выход управления ШИМ вентилятора охлаждения
|
|
25
|
-
|
|
26
|
-
|
|
27
|
Выход управления реле топливного насоса (с иммобилайзером/умным ключом)
|
|
28
|
-
|
|
29
|
Входной сигнал замка зажигания
|
|
30
|
Датчик положения акселератора (APS) №2 масса
|
|
31
|
-
|
|
32
|
-
|
|
33
|
Масса датчика аккумулятора
|
|
34
|
-
|
|
35
|
-
|
|
36
|
Масса датчика давления в рампе (RPS)
|
|
37
|
-
|
|
38
|
-
|
|
39
|
-
|
|
40
|
-
|
|
41
|
Пусковое реле [Низкий] управляющий выход
|
|
42
|
-
|
|
43
|
Датчик положения акселератора (APS) №2 питание (+5В)
|
|
44
|
Питание датчика положения распредвала (CMPS) (+5В)
|
|
45
|
-
|
|
46
|
Выходной сигнал лампы ISG OFF
|
|
47
|
-
|
|
48
|
-
|
|
49
|
-
|
|
50
|
Выход управления масляным регулирующим клапаном CVVT (OCV) [ряд 1/выхлоп]
|
|
51
|
Выход управления главным реле
|
|
52
|
Масса датчика положения дроссельной заслонки (TPS)
|
|
53
|
Переключатель вентилятора МАКС. сигнальный вход
|
|
54
|
-
|
|
55
|
-
|
|
56
|
Вход сигнала датчика температуры на впуске (IATS)
|
|
57
|
Вход сигнала датчика абсолютного давления в коллекторе (MAPS)
|
|
58
|
Датчик детонации (KS) масса
|
|
59
|
VS+ (напряжение элемента NERNST)
|
|
60
|
Rc (компенсационное сопротивление)
|
|
61
|
Вход сигнала связи LIN
|
|
62
|
-
|
|
63
|
C-CAN [Низкий]
|
|
64
|
Питание датчика батареи (+5В)
|
|
65
|
Питание датчика положения коленчатого вала (CKPS) (+5В)
|
|
66
|
Датчик положения акселератора (APS) №1 питание (+5В)
|
|
67
|
Пусковое реле [High] управляющий выход
|
|
68
|
Выход управления электромагнитным клапаном управления RCV
|
|
69
|
-
|
|
70
|
-
|
|
71
|
Выход управления реле топливного насоса (без иммобилайзера/смарт-ключа)
|
|
72
|
-
|
|
73
|
-
|
|
74
|
Вход сигнала датчика положения дроссельной заслонки (TPS) 2
|
|
75
|
-
|
|
76
|
Вход сигнала датчика уровня топлива (ДУТ)
|
|
77
|
Вход сигнала датчика положения акселератора (APS) 2
|
|
78
|
Входной сигнал датчика давления в рампе (RPS)
|
|
79
|
Вход сигнала датчика детонации (KS)
|
|
80
|
VS-/IP- (Общее основание для VS, IP)
|
|
81
|
Rc/Rp (напряжение ячейки насоса)
|
|
82
|
Выходной сигнал частоты вращения двигателя
|
|
83
|
Линия связи иммобилайзера
|
|
84
|
-
|
|
85
|
C-CAN [высокий]
|
|
86
|
Питание датчика абсолютного давления в коллекторе (MAPS) (+5В)
|
|
Питание электропривода перепускных ворот (EWGA) (+5 В)
|
|
|
87
|
Питание датчика давления наддува (BPS) (+5В)
|
|
Питание датчика давления в рампе (RPS) (+5В)
|
|
|
88
|
Питание модуля ETC (+5В)
|
|
89
|
Подогреваемый кислородный датчик (HO2S) [ряд 1/датчик 1] Выход управления нагревателем
|
|
90
|
-
|
|
91
|
Подогреваемый кислородный датчик (HO2S) [ряд 1/датчик 2] Выход управления нагревателем
|
|
92
|
-
|
|
93
|
-
|
|
94
|
Выход управления электромагнитным клапаном управления продувкой (PCSV)
|
Процедуры ремонта
| Удаление |
| 1. |
Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
| 2. |
Извлеките аккумулятор.
(См. «Электрическая система двигателя» — аккумуляторная батарея).
|
| 3. |

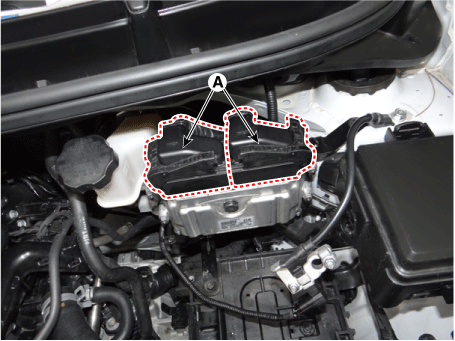

Отсоедините разъемы ECM (А).
|
| 4. |

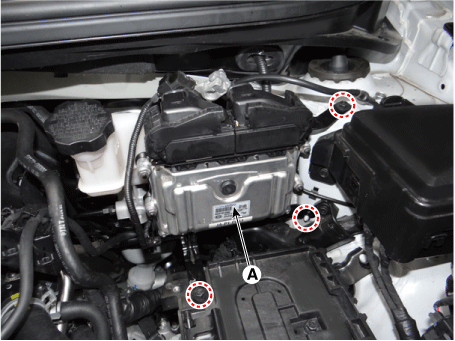

Снимите крепежные болты и гайки, а затем снимите узел кронштейна блока управления двигателем (А).
|
| 5. |

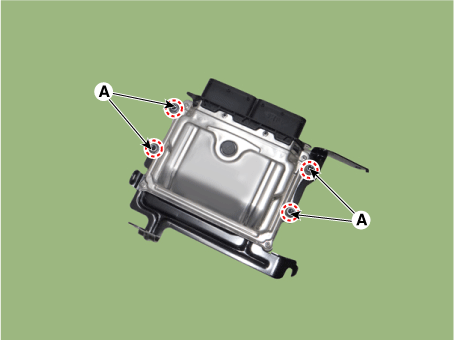

Снимите модуль ECM, ослабив крепежные гайки (А) на кронштейне.
|
| Монтаж |
| 1. |
Установите в порядке, обратном снятию.
|
| Процедура проверки проблем ECM |
| 1. |
ТЕСТ
ЦЕПЬ ЗАЗЕМЛЕНИЯ ECM: Измерьте сопротивление между ECM и массой шасси.
используя заднюю сторону разъема жгута ECM в качестве контрольной точки со стороны ECM.
Устраните любую обнаруженную проблему.
|
| 2. |
ТЕСТ
РАЗЪЕМ ECM: Отсоедините разъем ECM и визуально проверьте
клеммы заземления со стороны ECM и со стороны жгута на предмет погнутых контактов или плохого качества
контактное давление. Устраните любую обнаруженную проблему.
|
| 3. |
Если
проблема не может быть обнаружена на шагах 1 и 2, возможно, неисправен ECM.
Если это так, убедитесь, что код DTC отсутствует, прежде чем заменять ECM на новый.
один, а затем снова проверьте автомобиль. Если код неисправности обнаружен, проверьте этот
сначала перед заменой ECM.
|
| 4. |
ПОВТОРНЫЙ ТЕСТ
ОРИГИНАЛЬНЫЙ ECM: Установите оригинальный ECM (может быть сломан) в
заведомо исправный автомобиль и проверьте автомобиль. Если проблема повторяется, замените
оригинальный ECM с новым. Если проблема не повторяется, это
периодическая проблема. (См. раздел «Периодическая проверка неполадок».
Процедура" в разделе "Основная процедура проверки".)
|
| Корректирование |
| Процедура нейтрального режима ECM |
| • |
После замены ЭБУ автомобиля с помощью иммобилайзера необходимо выполнить следующую процедуру.
|
|
[При установке бывшего в употреблении ECM]
|
| 1) |
Выполните процедуру «Нейтральный режим ЕСМ» с помощью KDS.
(См. «Электросистема кузова — «Система иммобилайзера — Процедуры ремонта»)
|
| 2) |
После завершения «Нейтрального режима ЕСМ» выполните процедуру «Обучения клавиш» с помощью KDS.
(См. «Электросистема кузова — «Система иммобилайзера — Процедуры ремонта»)
|
|
[При установке нового ECM]
Выполните процедуру «Обучение ключей» с помощью KDS.
(См. «Электросистема кузова — «Система иммобилайзера — Процедуры ремонта»)
|
| • |
После замены ЭБУ автомобиля с помощью системы смарт-ключа (запуск с кнопки) необходимо выполнить следующую процедуру.
|
|
[При установке бывшего в употреблении ECM]
|
| 1) |
Выполните процедуру «Нейтральный режим ЕСМ» с помощью KDS.
(См. «Электросистема кузова — «Электронный ключ — Процедуры ремонта»)
|
| 2) |
После
закончив «нейтральный режим ECM», включите, а затем выключите зажигание с помощью смарт-ключа
или кнопку запуска. Затем ECM узнает информацию о смарт-ключе.
автоматически.
|
|
[При установке нового ECM]
Включите, а затем выключите зажигание с помощью смарт-ключа или кнопки запуска. Затем ECM автоматически получает информацию об интеллектуальном ключе.
|
Процедура обучения модуля ETC
| • |
Выполните обучение модуля ETC после замены модуля ETC.
(См. Электронная система управления дроссельной заслонкой – «Регулировка»)
|
