Компоненты и расположение компонентов

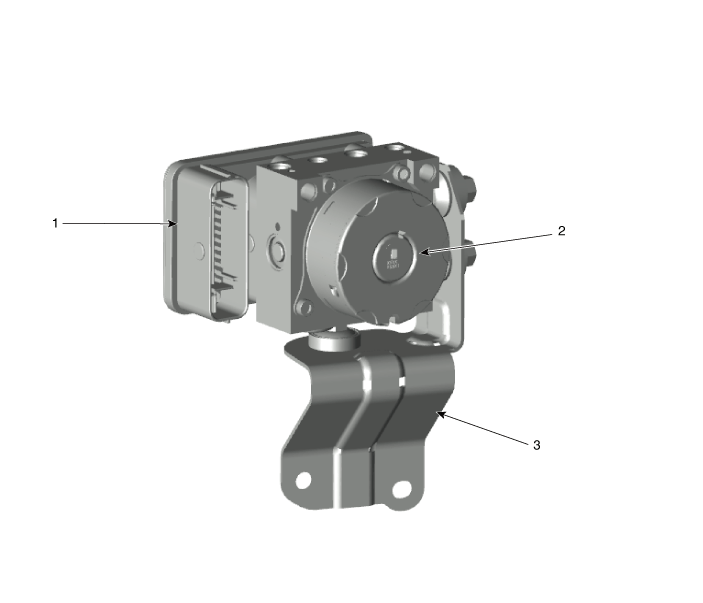

Компоненты

1. Разъем модуля управления ESC
2. Модуль управления ESC

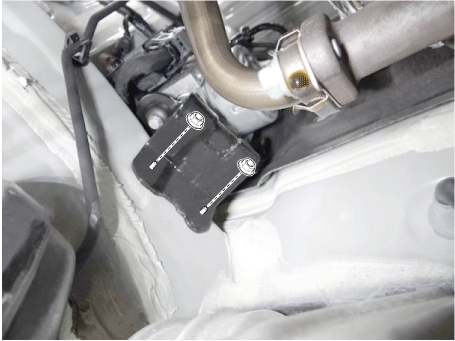

3. Кронштейн регулятора скорости

Процедуры ремонта

Удаление

1.	Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.

Удалите тормозную жидкость из бачка главного цилиндра с помощью шприца.

•	Быть обязательно полностью удалите посторонние вещества вокруг тормозной жидкости резервуар и крышку, прежде чем открывать крышку резервуара. В противном случае может привести к загрязнению тормозной жидкости и ухудшению торможения производительность.

•	Делать Не проливайте тормозную жидкость на автомобиль, так как это может повредить краску. Если тормозная жидкость попала на краску, немедленно смыть водой вода.

3.	Снимите воздушный фильтр в сборе. G 1,0 MPI (см. Механическая система двигателя — «Воздушный фильтр») G 1,2 MPI (см. Механическая система двигателя — «Воздушный фильтр») F 1,0 MPI (см. Механическая система двигателя — «Воздушный фильтр»)

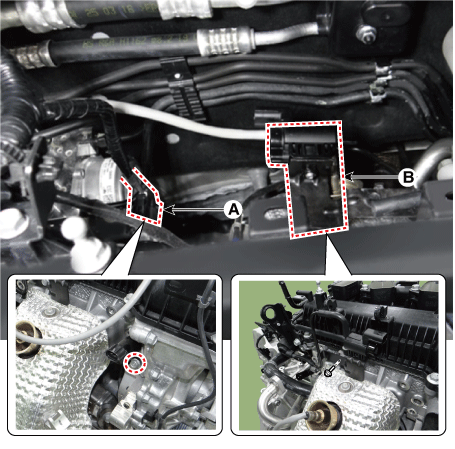

4.	Ослабьте болт и снимите кронштейн клапана управления маслом CVVT (A) и кронштейн разъема (B).

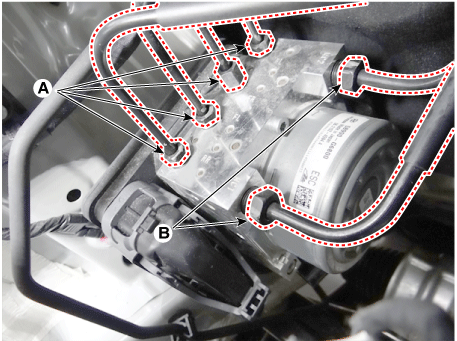

Отсоедините тормозные трубки от ESC, открутив гайки против часовой стрелки с помощью гаечного ключа.

Момент затяжки

A: 12,7–16,7 Н·м (1,3–1,7 кгс·м, 9,4–12,3 фунт-фут)

B: 18,6–22,6 Н·м (1,9–2,3 кгс·м, 13,7–16,6 фунт-фут)

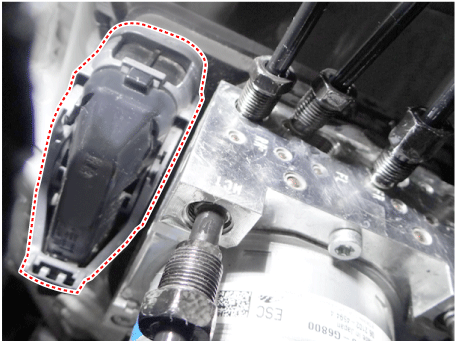

6.	Отсоедините разъем модуля управления ESC.

Ослабьте гайки и снимите модуль управления ESC (HECU).

•	Никогда не пытайтесь разобрать ESC.

•	АБС необходимо транспортировать и хранить в.

•	Никогда не ударяйте по АБС.

Монтаж

1.	Установите в порядке, обратном снятию.

2.	После установки прокачайте тормозную систему.

3.	Проведите вариантное кодирование.

4.	Проведите автоматическую калибровку сенсора.

5.	Проведите калибровку датчика продольного ускорения.

Процедура диагностики с использованием диагностического прибора

Выполните диагностическую процедуру с помощью диагностического устройства, как показано ниже:

Соединять разъем самодиагностики (16 контактов), расположенный под панелью со стороны водителя поднесите к устройству самодиагностики, а затем поверните устройство самодиагностики после включения ключа.

Выберите «модель автомобиля» и «ABS/ESC» на экране выбора автомобиля GDS, затем выберите «ОК».

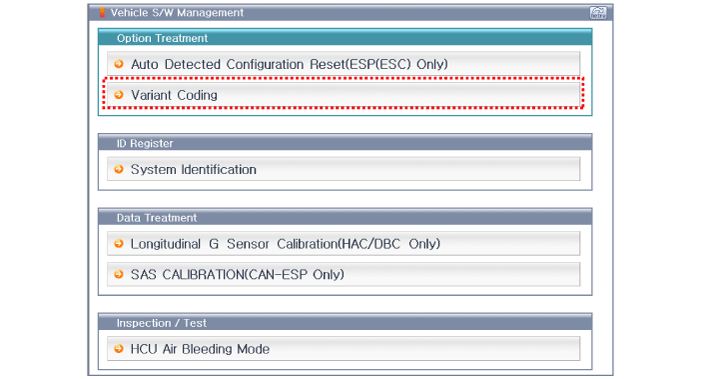

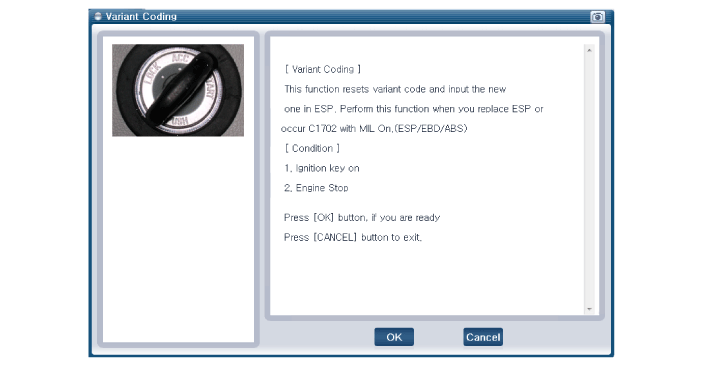

[Вариант кодирования]

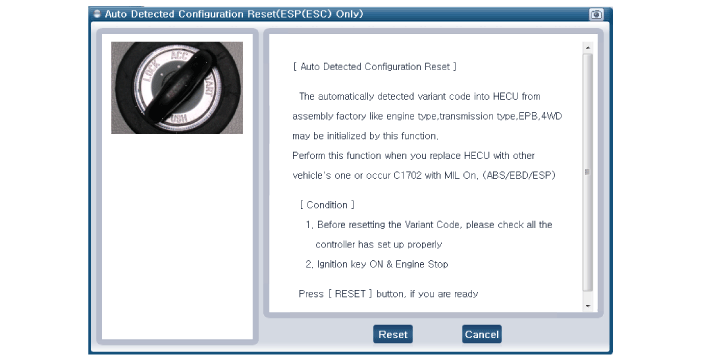

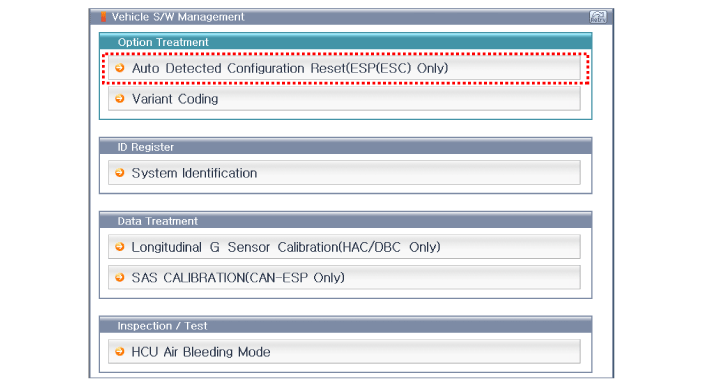

[Автоматическая калибровка датчика]

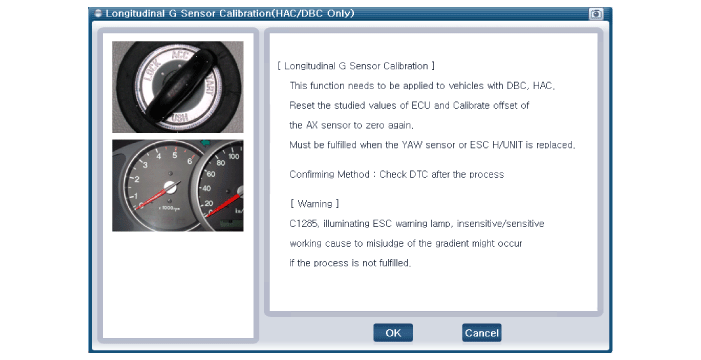

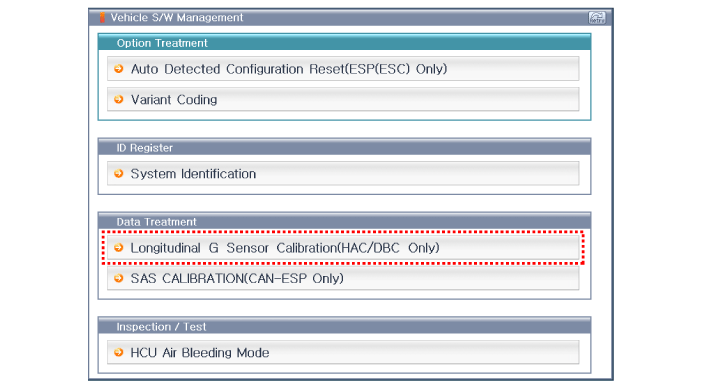

[Калибровка датчика продольного ускорения]
