Kia Picanto: система ESC (электронный контроль устойчивости) / датчик скорости переднего колеса

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Тормозная система / Система ESC (электронный контроль устойчивости) / Датчик скорости переднего колеса

Процедуры ремонта
Удаление
1.

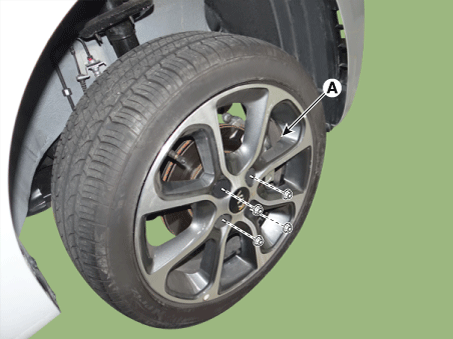

Снимите шину колеса (А).
Момент затяжки:
107,9–127,5 Н·м (11,0–13,0 кгс·м, 79,6–94,0 фунт·фут)

2.

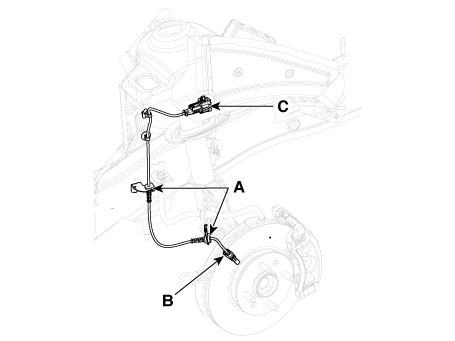

Ослабьте болты кронштейна датчика скорости вращения колеса (A), (B), а затем отсоедините разъем датчика скорости вращения колеса (C).

3.
Установите в порядке, обратном снятию.
осмотр
1.

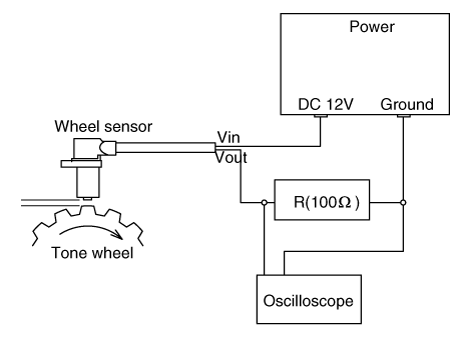

Измерьте выходное напряжение между клеммой датчика скорости вращения колеса и массой кузова.
Чтобы защитить датчик скорости вращения колеса, при измерении выходного напряжения необходимо использовать резистор 100 Ом, как показано на рисунке.

2.

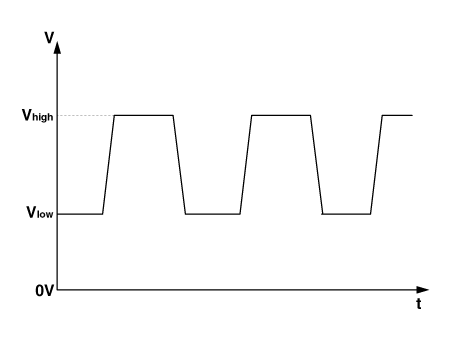

Сравните изменение выходного напряжения датчика скорости вращения колеса с нормальным изменением выходного напряжения, как показано ниже.

V_низкий: 0,59–0,84 В
V_высокий: 1,18–1,68 В
Диапазон частот: 1–2 500 Гц
